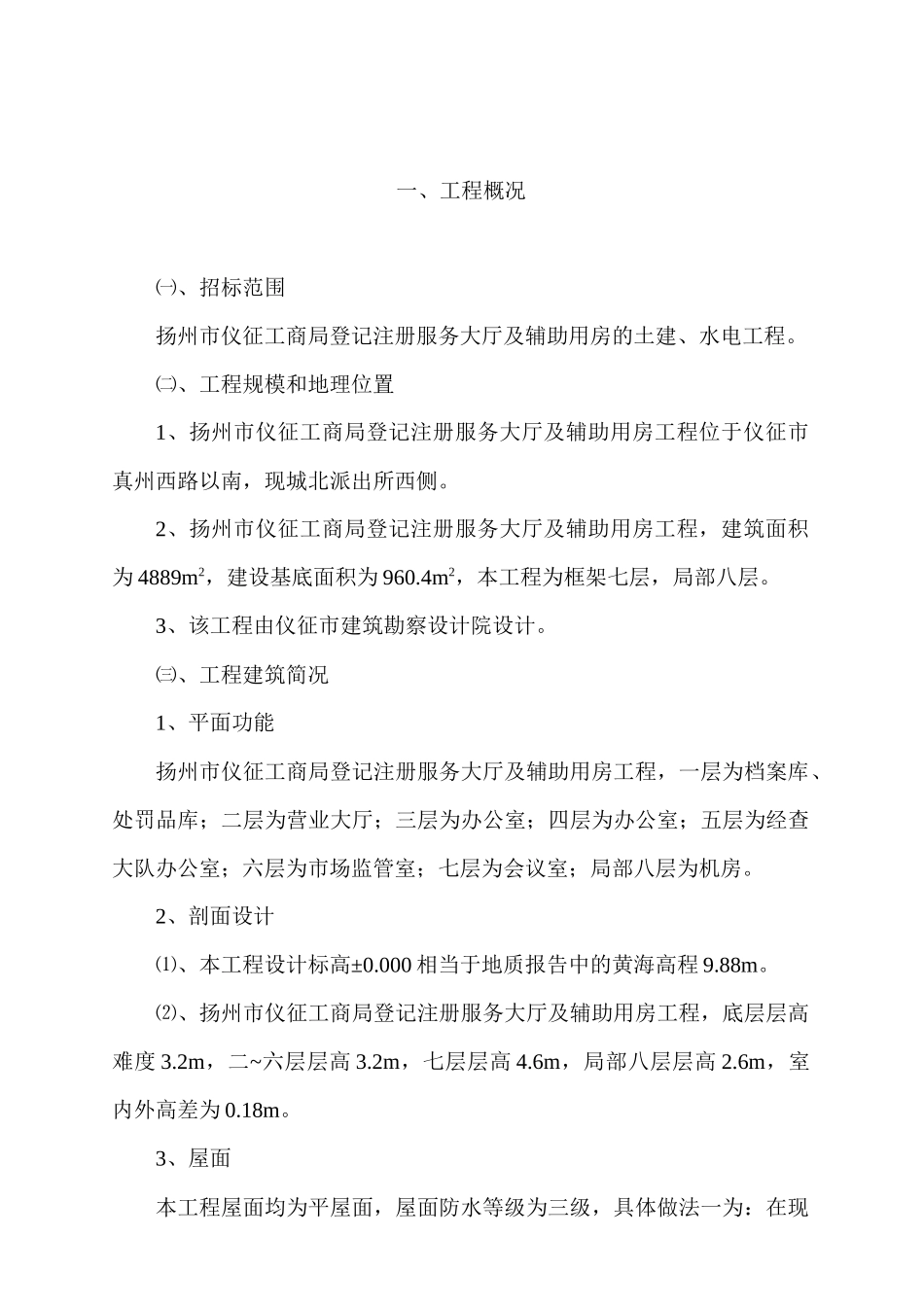

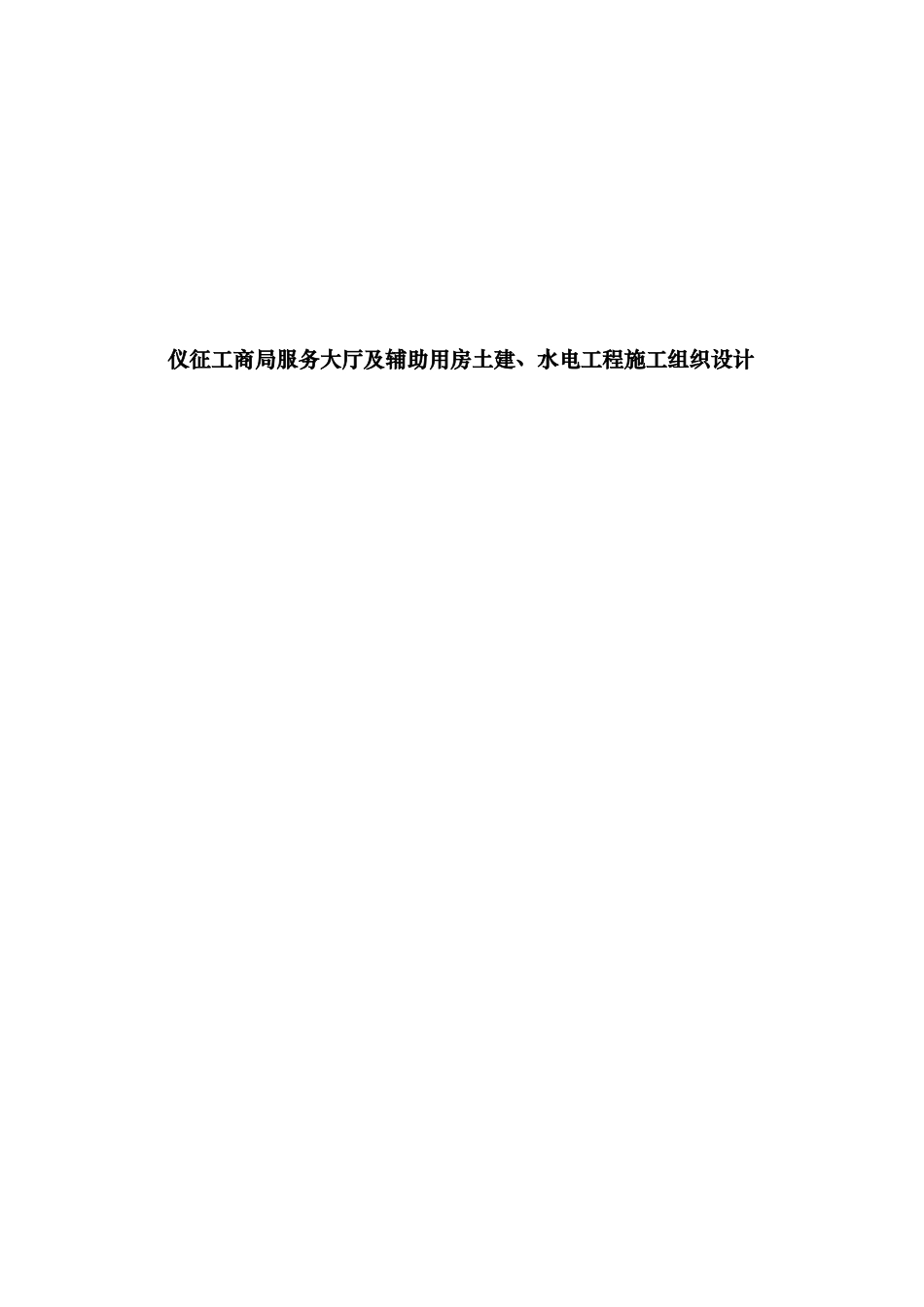

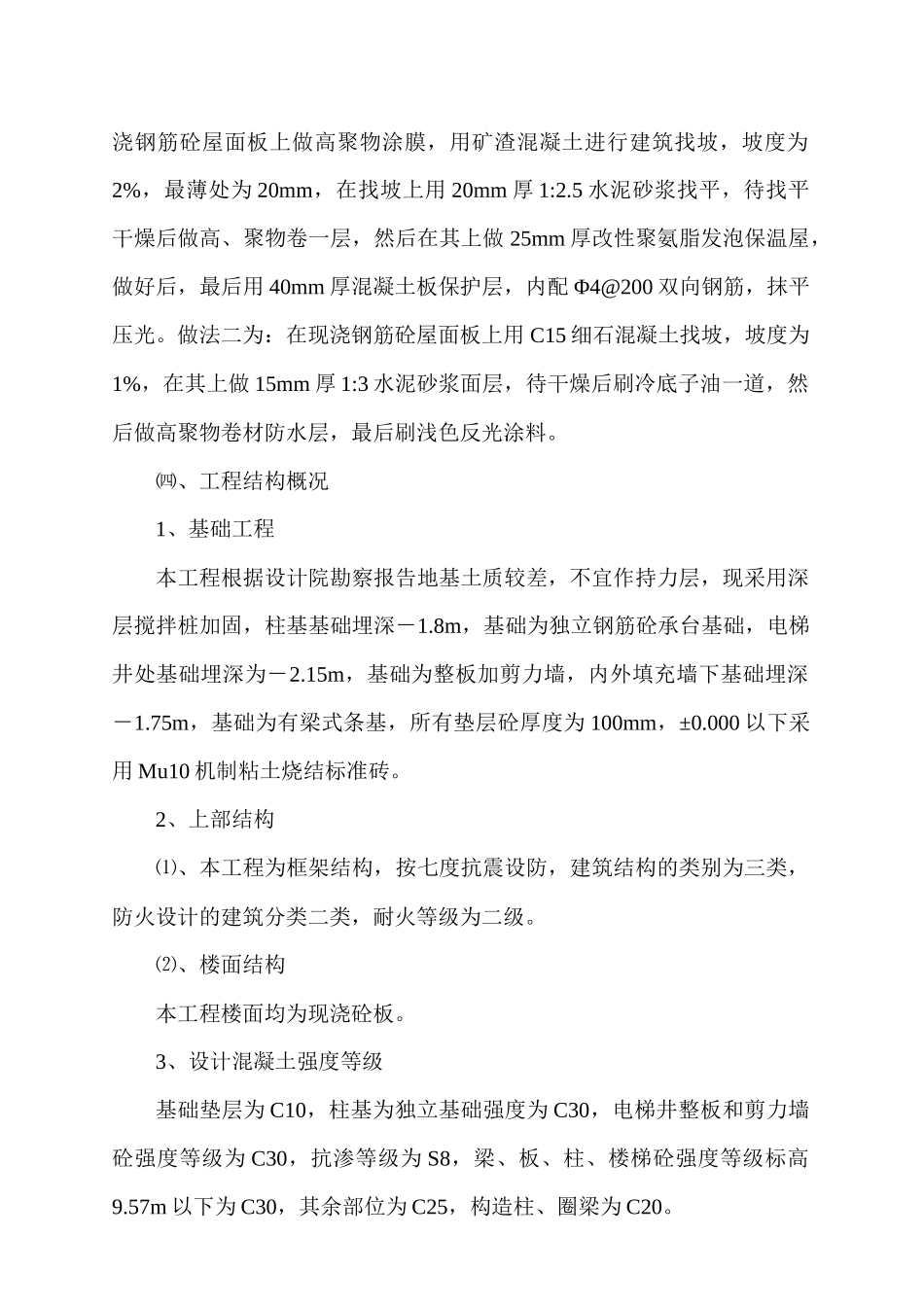

仪征工商局服务大厅及辅助用房土建、水电工程施工组织设计一、工程概况㈠、招标范围扬州市仪征工商局登记注册服务大厅及辅助用房的土建、水电工程。㈡、工程规模和地理位置1、扬州市仪征工商局登记注册服务大厅及辅助用房工程位于仪征市真州西路以南，现城北派出所西侧。2、扬州市仪征工商局登记注册服务大厅及辅助用房工程，建筑面积为4889m2，建设基底面积为960.4m2，本工程为框架七层，局部八层。3、该工程由仪征市建筑勘察设计院设计。㈢、工程建筑简况1、平面功能扬州市仪征工商局登记注册服务大厅及辅助用房工程，一层为档案库、处罚品库；二层为营业大厅；三层为办公室；四层为办公室；五层为经查大队办公室；六层为市场监管室；七层为会议室；局部八层为机房。2、剖面设计⑴、本工程设计标高±0.000相当于地质报告中的黄海高程9.88m。⑵、扬州市仪征工商局登记注册服务大厅及辅助用房工程，底层层高难度3.2m，二~六层层高3.2m，七层层高4.6m，局部八层层高2.6m，室内外高差为0.18m。3、屋面本工程屋面均为平屋面，屋面防水等级为三级，具体做法一为：在现浇钢筋砼屋面板上做高聚物涂膜，用矿渣混凝土进行建筑找坡，坡度为2%，最薄处为20mm，在找坡上用20mm厚1:2.5水泥砂浆找平，待找平干燥后做高、聚物卷一层，然后在其上做25mm厚改性聚氨脂发泡保温屋，做好后，最后用40mm厚混凝土板保护层，内配Φ4@200双向钢筋，抹平压光。做法二为：在现浇钢筋砼屋面板上用C15细石混凝土找坡，坡度为1%，在其上做15mm厚1:3水泥砂浆面层，待干燥后刷冷底子油一道，然后做高聚物卷材防水层，最后刷浅色反光涂料。㈣、工程结构概况1、基础工程本工程根据设计院勘察报告地基土质较差，不宜作持力层，现采用深层搅拌桩加固，柱基基础埋深－1.8m，基础为独立钢筋砼承台基础，电梯井处基础埋深为－2.15m，基础为整板加剪力墙，内外填充墙下基础埋深－1.75m，基础为有梁式条基，所有垫层砼厚度为100mm，±0.000以下采用Mu10机制粘土烧结标准砖。2、上部结构⑴、本工程为框架结构，按七度抗震设防，建筑结构的类别为三类，防火设计的建筑分类二类，耐火等级为二级。⑵、楼面结构本工程楼面均为现浇砼板。3、设计混凝土强度等级基础垫层为C10，柱基为独立基础强度为C30，电梯井整板和剪力墙砼强度等级为C30，抗渗等级为S8，梁、板、柱、楼梯砼强度等级标高9.57m以下为C30，其余部位为C25，构造柱、圈梁为C20。4、钢筋级别HPB235级、HRB335级、HRB400级钢筋。5、墙体±0.000以上墙体采用粘土烧结非承重空心砖，M5.0混凝土合砂浆砌筑，空心砖规格尺寸为190×190×190，空调率不小于35%，容重不大于12KN/m，符合GB13545中合格品要求。㈤、工程场地简况1、施工场地平坦，由于本工程深层搅拌桩工程已施工完毕，故施工场地内道路水、电线路均已接通，为后期主何等施工创造了良好的环境。2、拟建工程地处真州西路，交通方便，施工现场主要出入口拟设在真州西路以南，现仪征市城北派出所西侧。㈥、水电消防安装工程1、给排水设计主要有给水系统、排水系统、消火栓系统、灭火器设置，给水管采用PP-R管，热熔连接；排水管、雨水管采用UPVC芯层发泡管胶接。消防管采用镀锌钢管，丝扣连接。2、电气主要设计有220/380V配电系统、建筑物防雷接地系统、消火栓按钮控制系统。电源进线采用VV22-1KV电力电缆穿管管埋地引进一层传达室电源箱，电源箱引出线采用VV-1KV电缆沿电缆桥架至强电竖井，经强电竖井送至各层配电箱。照明支回路采用BV2.5mm2穿PVC阻燃塑料管暗配，应急照明穿SC钢管暗配，插座采用4mm2穿PVC阻燃塑料管。3、避雷网采用Φ10镀锌元钢，引下线采用建筑物柱子内两根Φ16主筋焊接，接地体采用建筑物桩基、基础底板轴线上的上下两层主筋中两根焊接连成一体，形成基础接地网。二、工期及质量目标㈠、工程总工期1、编制的依据⑴、招标单位要求的施工工期8个月，为240天。⑵、决定采用的施工方法和施工机具设备、周转材料及劳动力的投放数量。⑶、施工材料的供应及施工期间对施工噪声和环境污染的控制。2、施工控制计划编制的指导思想⑴、以招标单位的施工工期要求为参考依据，编制施工进度计划表。⑵、以工...
