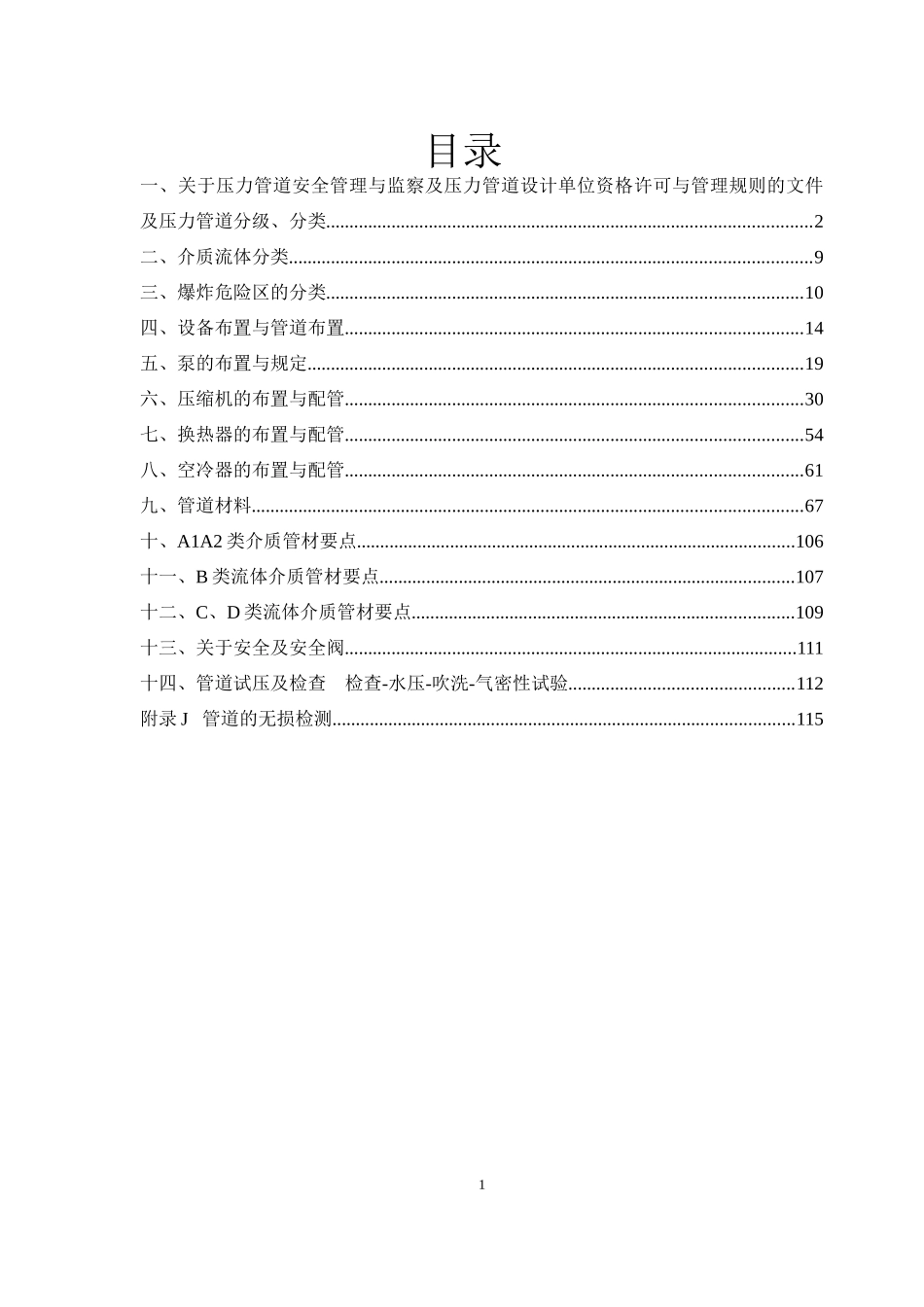

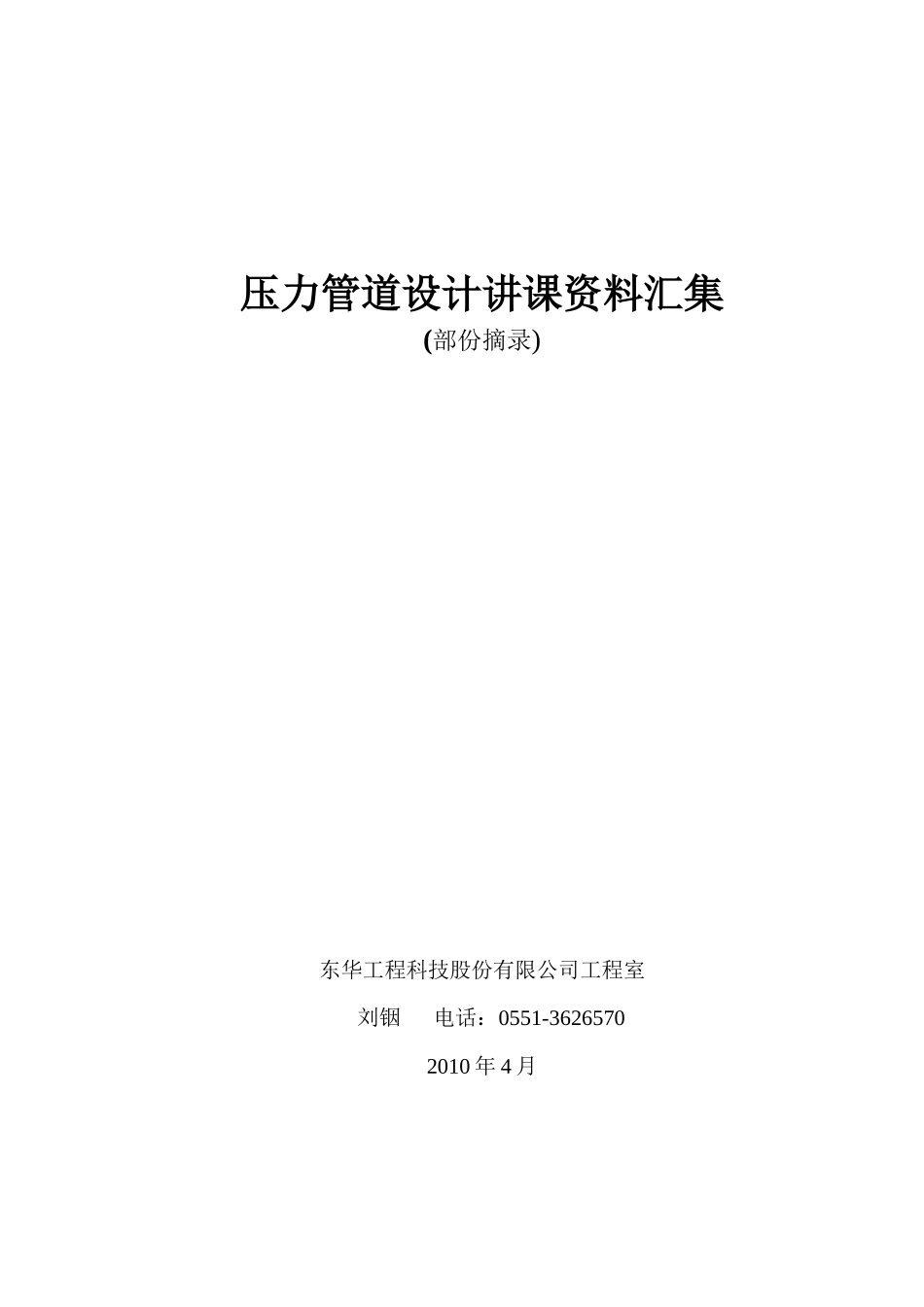

压力管道设计讲课资料汇集(部份摘录)东华工程科技股份有限公司工程室刘铟电话：0551-36265702010年4月目录一、关于压力管道安全管理与监察及压力管道设计单位资格许可与管理规则的文件及压力管道分级、分类........................................................................................................2二、介质流体分类................................................................................................................9三、爆炸危险区的分类......................................................................................................10四、设备布置与管道布置..................................................................................................14五、泵的布置与规定..........................................................................................................19六、压缩机的布置与配管..................................................................................................30七、换热器的布置与配管..................................................................................................54八、空冷器的布置与配管..................................................................................................61九、管道材料......................................................................................................................67十、A1A2类介质管材要点..............................................................................................106十一、B类流体介质管材要点.........................................................................................107十二、C、D类流体介质管材要点..................................................................................109十三、关于安全及安全阀.................................................................................................111十四、管道试压及检查检查-水压-吹洗-气密性试验................................................112附录J管道的无损检测...................................................................................................1151一、关于压力管道安全管理与监察及压力管道设计单位资格许可与管理规则的文件及压力管道分级、分类：关于压力管道类级别如何划分，首先须根据《特种设备安全监察条例》（国务院令第373号）中压力管道的定义（即下文的第1条—“压力管道定义”的内容）进行判别是否属于压力管道，只有满足压力管道的定义要求，确认为压力管道后，才根据《压力容器压力管道设计许可规则》（TSGR1001-2008）中的规定（即下文第2条—“压力管道类别、级别划分”中的内容）进行具体的压力管道类级别划分。为便于查阅和判别，现列出经整理后的“压力管道定义”和“压力管道类别、级别划分”的相关内容，具体详见下文。1.压力管道定义基本条件：①介质最高工作压力P≥0.1MPa（表压）；②管道规格DN＞25mm。结论：1同时符合基本条件①和②的所有气体介质管道，属于压力管道；2同时符合基本条件①和②的可燃、易爆、有毒、有腐蚀性的液体介质管道，属于压力管道；3同时符合基本条件①和②的不可燃、无毒、无腐蚀性，但最高工作温度高于或者等于标准沸点液体介质管道，属于压力管道。2.压力管道类别、级别划分B1GA类（长输管道）长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。B1.1GA1级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输(油气)管道；2(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输(油气)管道。B1.2GA2级GA1级以外的长输(油气)管道为GA2级...
