第十一章 空调通风系统施工方案及保证措施VIP免费

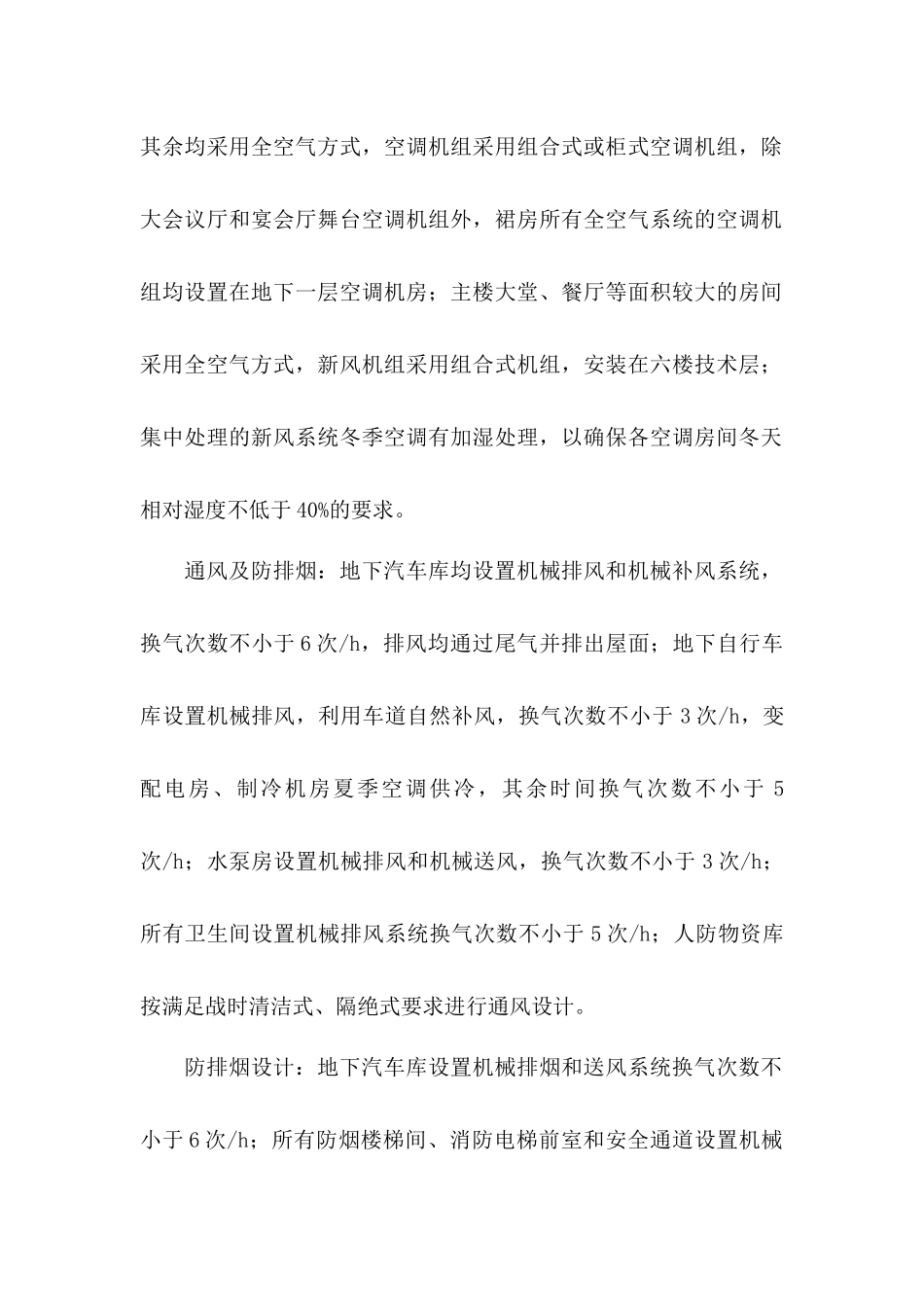

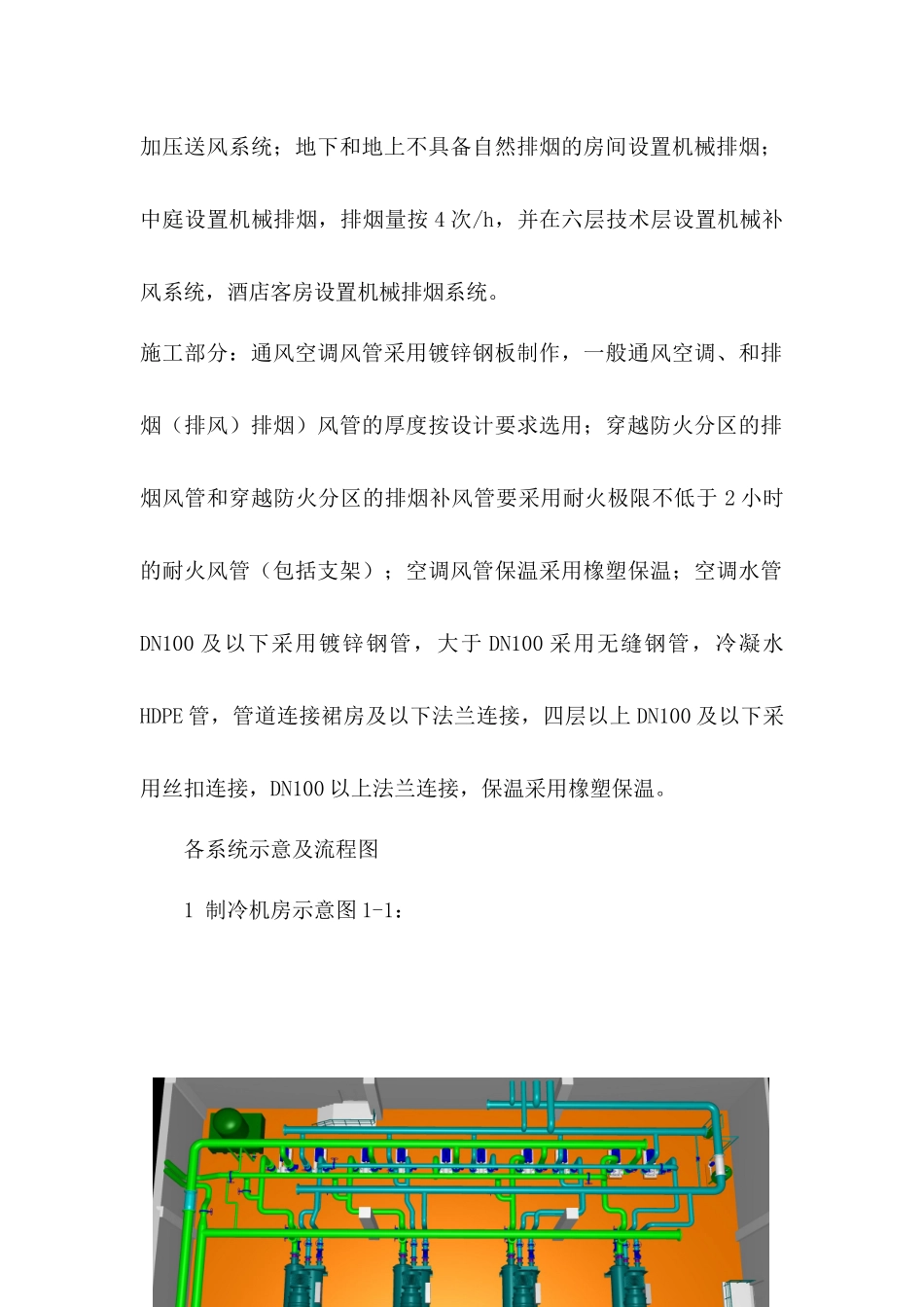

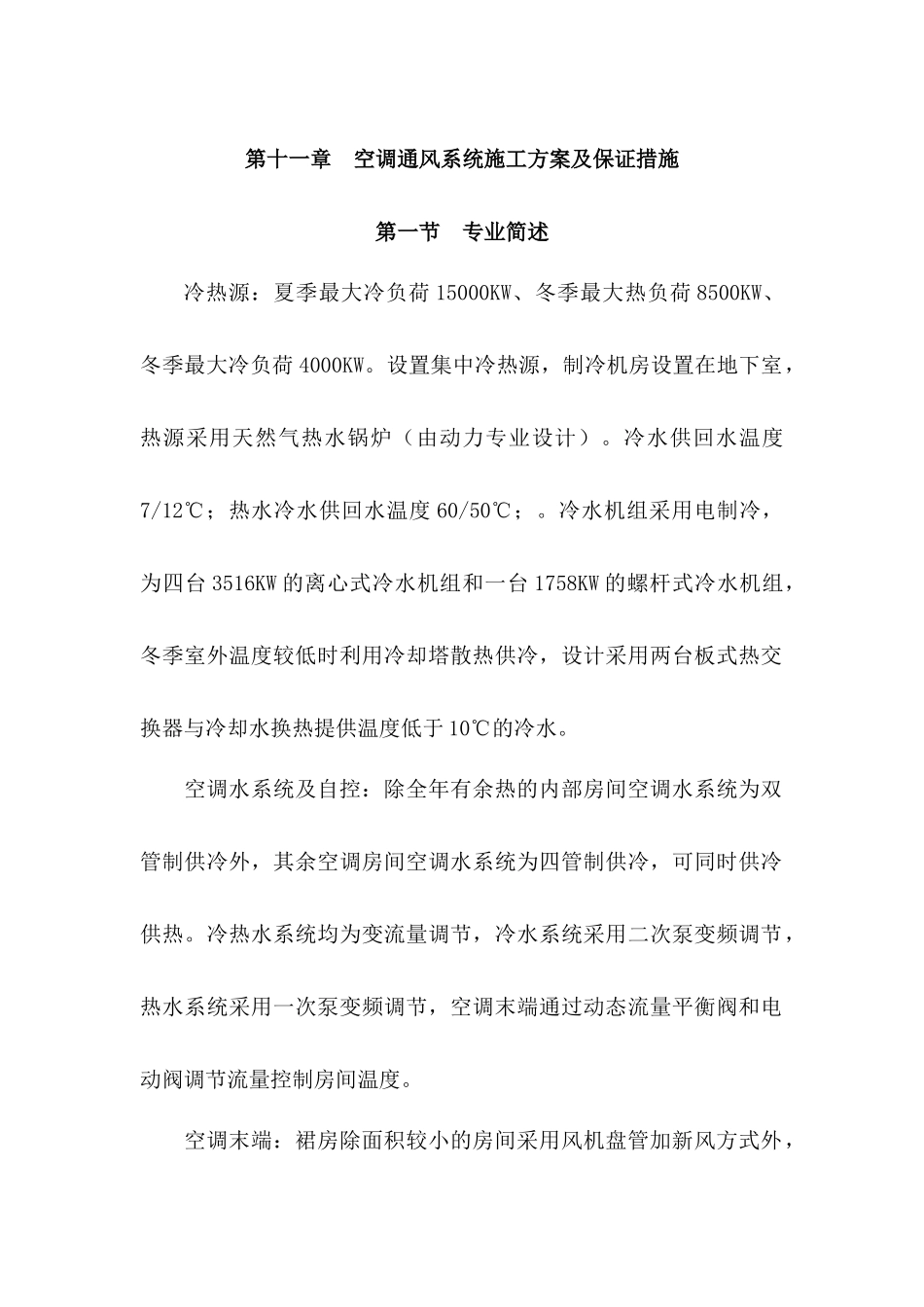

第十一章空调通风系统施工方案及保证措施第一节专业简述冷热源：夏季最大冷负荷15000KW、冬季最大热负荷8500KW、冬季最大冷负荷4000KW。设置集中冷热源，制冷机房设置在地下室，热源采用天然气热水锅炉（由动力专业设计）。冷水供回水温度7/12℃；热水冷水供回水温度60/50℃；。冷水机组采用电制冷，为四台3516KW的离心式冷水机组和一台1758KW的螺杆式冷水机组，冬季室外温度较低时利用冷却塔散热供冷，设计采用两台板式热交换器与冷却水换热提供温度低于10℃的冷水。空调水系统及自控：除全年有余热的内部房间空调水系统为双管制供冷外，其余空调房间空调水系统为四管制供冷，可同时供冷供热。冷热水系统均为变流量调节，冷水系统采用二次泵变频调节，热水系统采用一次泵变频调节，空调末端通过动态流量平衡阀和电动阀调节流量控制房间温度。空调末端：裙房除面积较小的房间采用风机盘管加新风方式外，其余均采用全空气方式，空调机组采用组合式或柜式空调机组，除大会议厅和宴会厅舞台空调机组外，裙房所有全空气系统的空调机组均设置在地下一层空调机房；主楼大堂、餐厅等面积较大的房间采用全空气方式，新风机组采用组合式机组，安装在六楼技术层；集中处理的新风系统冬季空调有加湿处理，以确保各空调房间冬天相对湿度不低于40%的要求。通风及防排烟：地下汽车库均设置机械排风和机械补风系统，换气次数不小于6次/h，排风均通过尾气并排出屋面；地下自行车库设置机械排风，利用车道自然补风，换气次数不小于3次/h，变配电房、制冷机房夏季空调供冷，其余时间换气次数不小于5次/h；水泵房设置机械排风和机械送风，换气次数不小于3次/h；所有卫生间设置机械排风系统换气次数不小于5次/h；人防物资库按满足战时清洁式、隔绝式要求进行通风设计。防排烟设计：地下汽车库设置机械排烟和送风系统换气次数不小于6次/h；所有防烟楼梯间、消防电梯前室和安全通道设置机械加压送风系统；地下和地上不具备自然排烟的房间设置机械排烟；中庭设置机械排烟，排烟量按4次/h，并在六层技术层设置机械补风系统，酒店客房设置机械排烟系统。施工部分：通风空调风管采用镀锌钢板制作，一般通风空调、和排烟（排风）排烟）风管的厚度按设计要求选用；穿越防火分区的排烟风管和穿越防火分区的排烟补风管要采用耐火极限不低于2小时的耐火风管（包括支架）；空调风管保温采用橡塑保温；空调水管DN100及以下采用镀锌钢管，大于DN100采用无缝钢管，冷凝水HDPE管，管道连接裙房及以下法兰连接，四层以上DN100及以下采用丝扣连接，DN100以上法兰连接，保温采用橡塑保温。各系统示意及流程图1制冷机房示意图1-1：泵组冷却塔组离心式冷水机组发电机组发Vy切换开关图1-2冷却水流程图SV12冷却水系统冷却水流程见图1-2。CHWP-1CHWP-2CHWP-4CHWP-3CH-1CH-2CH-3CH-4板式热交换器HX-H84.4-1.2低区空调系统CH－离心式冷水机组CHWP－离心冷冻水泵－电动蝶阀－压差调节阀图1-3制冷机房冷冻水流程图3）冷水系统冷冻水流程见图1-3一、正压送风、机械通风及防排烟系统本工程正压送风、机械通风及防排烟系统设置如表1-4所示：表1-4正压送风、机械通风及防排烟系统一览表形式部位设置机械加压送风所有防烟楼梯间、楼梯前室、消防电梯合用前室、安全通道区域及楼内体内的封闭楼梯间设置机械排烟系统各层的内走道（长度超过20m且没有可开启外窗）、功能区域地上面积超过100平方米的无窗房间或固定窗的房间，地下超过50平方米的经常有人停留或可燃物较多的房间、设置独立的机械排烟系统中庭等设置机械排风（烟）及机械补风系统地下车库及地下器材库设置机械排风系统各餐饮厨房、机电设备用房采用机械通风系统，垃圾房、卫生间、更衣室浴室二、风、水系统主要材质介绍1常用风管材质选用按图纸设计及规范选择，见表1-5表1-5风管材质选用表风管材质应用范围备注无机复合矩形风管地下车库排风管、乘客电梯兼疏散电梯前室加压管无机复合矩形风管采用承插连接不锈钢风管厨房排油烟管软接管风机及空调机组出入口以及穿越沉降缝、变形缝的风管两侧普通的采用难燃B1级符合防火软接接头；消防系统采用不燃A级耐高温符合防火接头铝箔软管...
