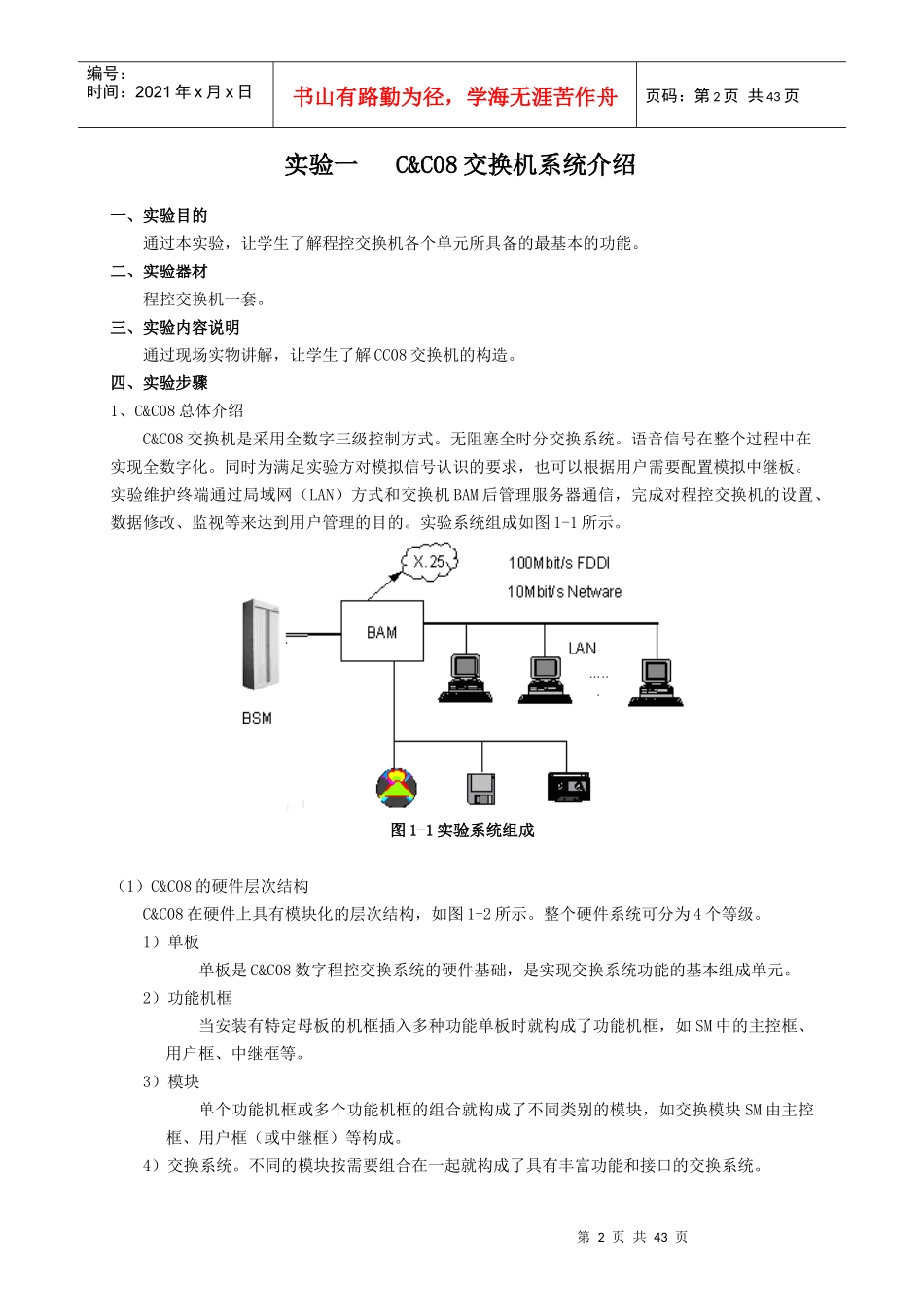

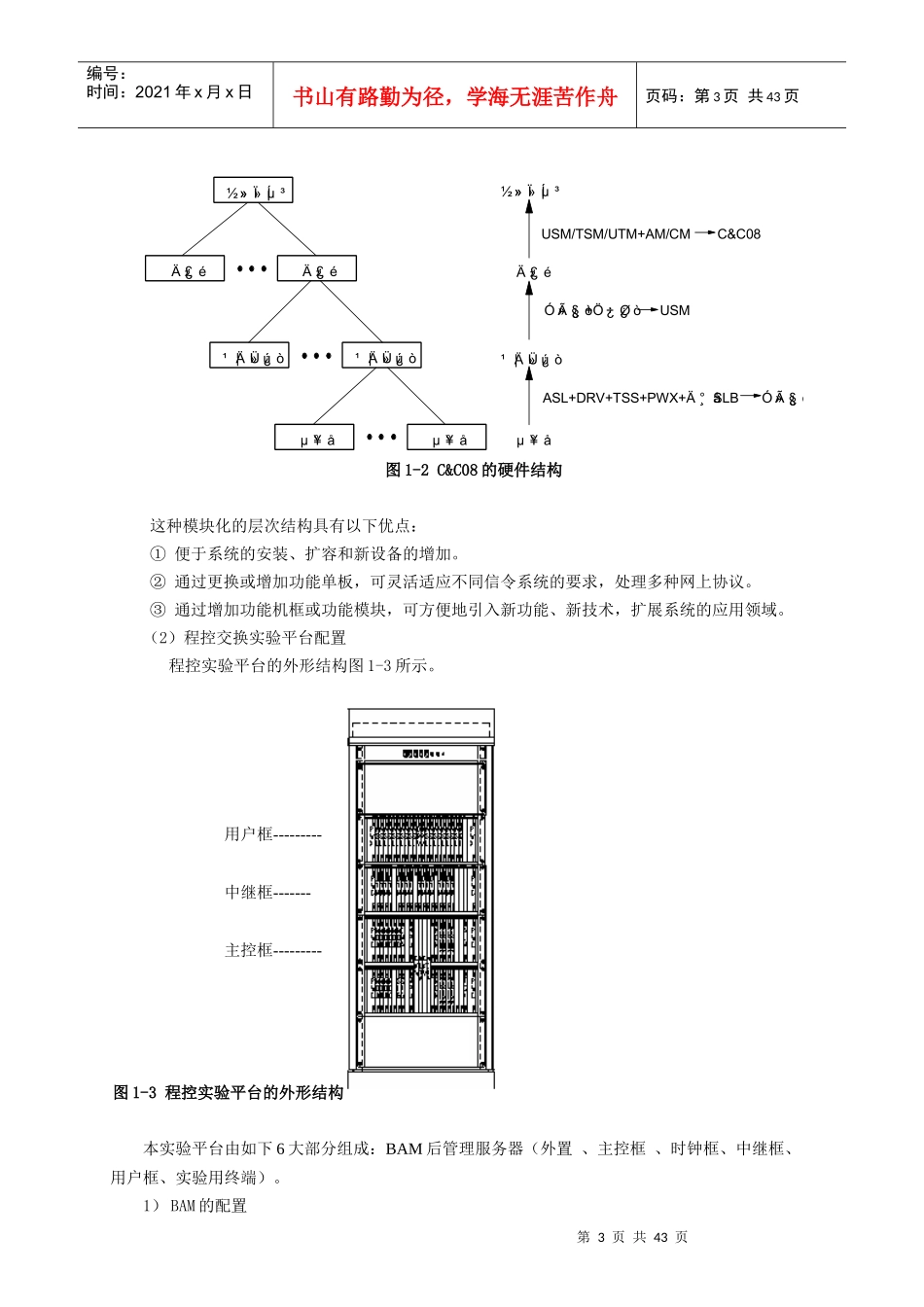

程控交换原理实验指导书河北工业大学信息学院通信工程系二零零八年八月第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页实验一C&C08交换机系统介绍一、实验目的通过本实验，让学生了解程控交换机各个单元所具备的最基本的功能。二、实验器材程控交换机一套。三、实验内容说明通过现场实物讲解，让学生了解CC08交换机的构造。四、实验步骤1、C&C08总体介绍C&C08交换机是采用全数字三级控制方式。无阻塞全时分交换系统。语音信号在整个过程中在实现全数字化。同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。实验系统组成如图1-1所示。图1-1实验系统组成（1）C&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构，如图1-2所示。整个硬件系统可分为4个等级。1）单板单板是C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。2）功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM中的主控框、用户框、中继框等。3）模块单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块SM由主控框、用户框（或中继框）等构成。4）交换系统。不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页图1-2C&C08的硬件结构这种模块化的层次结构具有以下优点：①便于系统的安装、扩容和新设备的增加。②通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。③通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。（2）程控交换实验平台配置程控实验平台的外形结构图1-3所示。用户框---------中继框-------主控框---------图1-3程控实验平台的外形结构本实验平台由如下6大部分组成：BAM后管理服务器（外置、主控框、时钟框、中继框、用户框、实验用终端）。1）BAM的配置½»»ÏµÍ³¹¦ÄÜ»ú¿ò¹¦ÄÜ»ú¿òÄ£¿éÄ£¿éµ¥°åµ¥°åµ¥°å¹¦ÄÜ»ú¿òÄ£¿é½»»ÏµÍ³ASL+DRV+TSS+PWX+ĸ°åSLBÓû§¿òÓû§¿ò+Ö÷¿Ø¿òUSMUSM/TSM/UTM+AM/CMC&C08第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页BAM系统由前后台MCP通信板，工控机，加载电缆等组成，如表1-1所示。BAM通过MCP卡与主机交换数据，并通过集线器挂接多个工作站，如图1-4所示。图1-4BAM的结构与组网表1-1BAM的配置表名称规格配置前后台通信板C805MCP2加载电缆AM06FLLA8芯双绞加载电缆2网络终接器50Ω网络终接器2工控机C400以上/128M/2*10G以上/640MMO/CDROM/MODEM/网卡1工具软件中文Windows2000Server1工具软件SQLServer200012）主控框配置主控框的单板配置如图1-5所示。其中，NO7、MFC、LAP、MEM板槽位兼容，但在MEM槽位不能插NO7板、LAP板和MFC板。MC2槽位和其他槽位不兼容，其他单板插到MC2板的槽位容易烧板。MEM板用于话单存储，也可在C&C08数字程控交换系统作为智能交换平台时提供计算机网络接口。每块LAP板提供4路协议处理，可以配合不同的单板软件配置成以下几种类型的协议处理板：①CB03LAP0：No.7信令处理板，提供4条TUP信令链路或4条ISUP信令链路。②CB03LAP1：V5.2协议处理板，提供8路Link协议处理，可支持8组V5.2接口。（每第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页组1～16条E1）图1-5主控框的单板配置3）数字中继框配置数字中继框配置如图1-6所示：图1-6数字中继框的配置每1块DTM板占1个主节点，占2条HW线。每个中继框最多可配16块DTM板，即960DT。实际需要DT数多于960时，需另加1个中继框。每块C805DTM提供2路E1接口，可以配合不同的单板软件和不同的协议处理板配置成以下几种接口：①DT数字中继接口：在MFC多频互控板的配合下，实现中国一...
