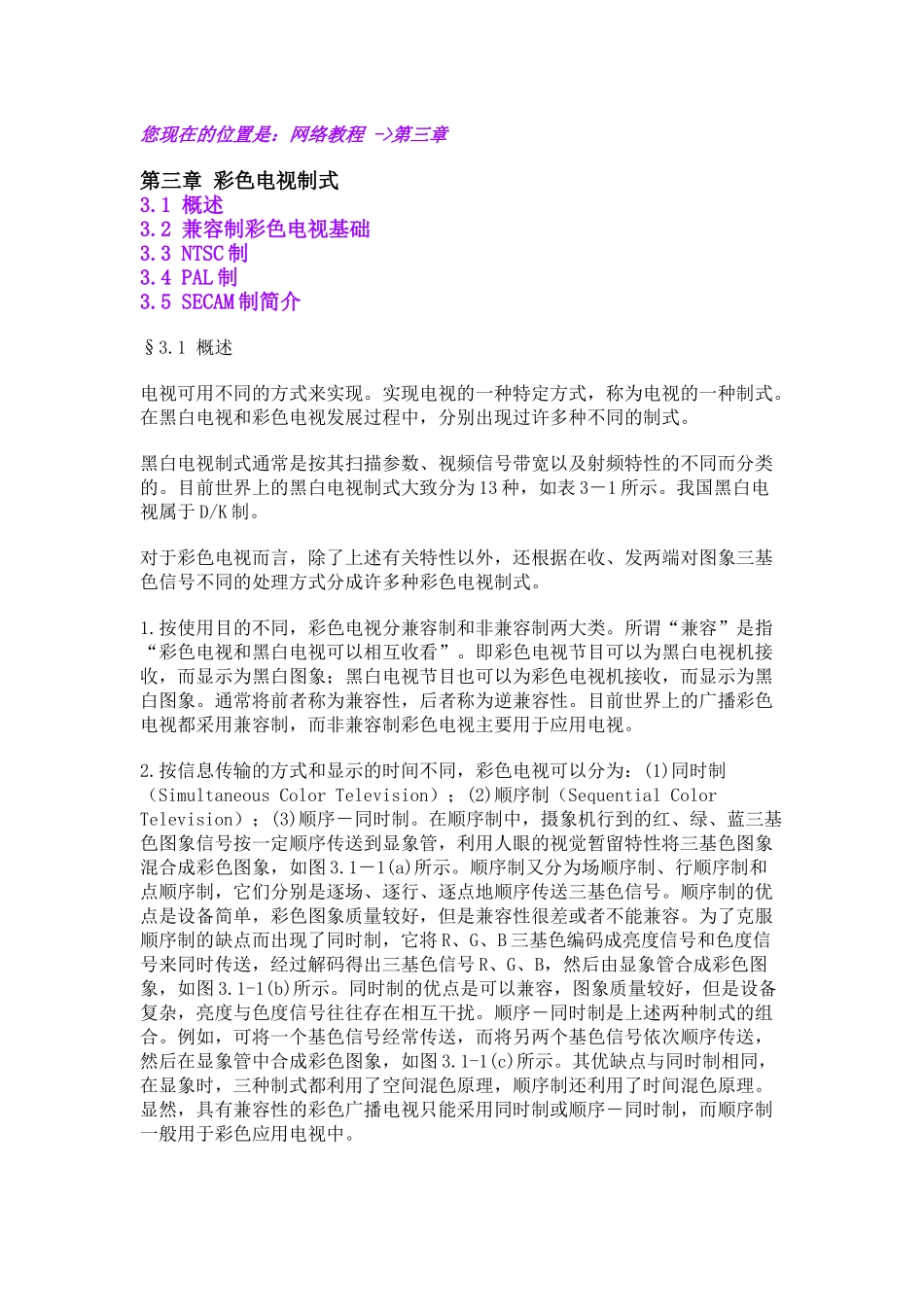

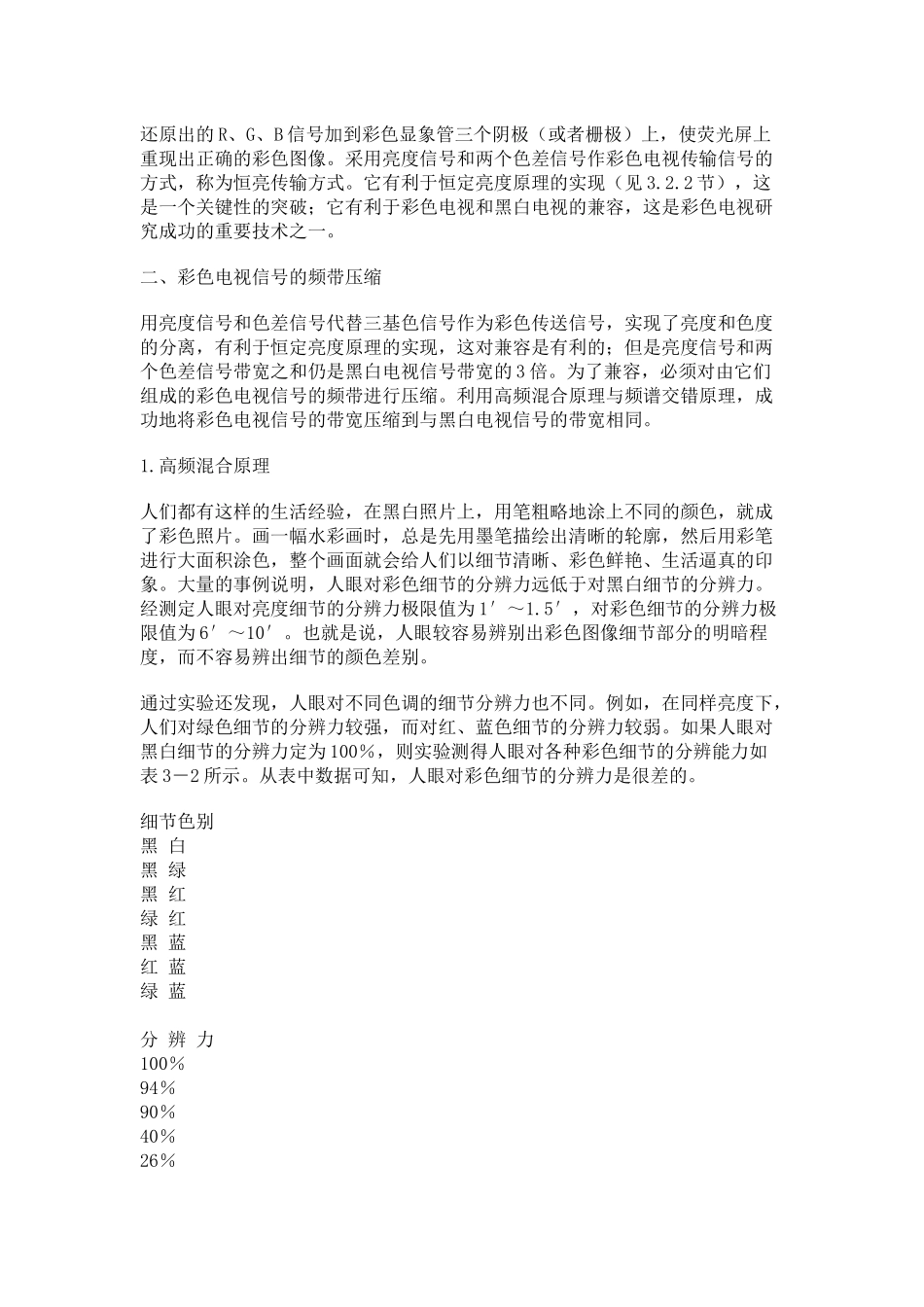

您现在的位置是：网络教程->第三章第三章彩色电视制式3.1概述3.2兼容制彩色电视基础3.3NTSC制3.4PAL制3.5SECAM制简介§3.1概述电视可用不同的方式来实现。实现电视的一种特定方式，称为电视的一种制式。在黑白电视和彩色电视发展过程中，分别出现过许多种不同的制式。黑白电视制式通常是按其扫描参数、视频信号带宽以及射频特性的不同而分类的。目前世界上的黑白电视制式大致分为13种，如表3－1所示。我国黑白电视属于D/K制。对于彩色电视而言，除了上述有关特性以外，还根据在收、发两端对图象三基色信号不同的处理方式分成许多种彩色电视制式。1.按使用目的不同，彩色电视分兼容制和非兼容制两大类。所谓“兼容”是指“彩色电视和黑白电视可以相互收看”。即彩色电视节目可以为黑白电视机接收，而显示为黑白图象；黑白电视节目也可以为彩色电视机接收，而显示为黑白图象。通常将前者称为兼容性，后者称为逆兼容性。目前世界上的广播彩色电视都采用兼容制，而非兼容制彩色电视主要用于应用电视。2.按信息传输的方式和显示的时间不同，彩色电视可以分为：(1)同时制（SimultaneousColorTelevision）；(2)顺序制（SequentialColorTelevision）；(3)顺序－同时制。在顺序制中，摄象机行到的红、绿、蓝三基色图象信号按一定顺序传送到显象管，利用人眼的视觉暂留特性将三基色图象混合成彩色图象，如图3.1－1(a)所示。顺序制又分为场顺序制、行顺序制和点顺序制，它们分别是逐场、逐行、逐点地顺序传送三基色信号。顺序制的优点是设备简单，彩色图象质量较好，但是兼容性很差或者不能兼容。为了克服顺序制的缺点而出现了同时制，它将R、G、B三基色编码成亮度信号和色度信号来同时传送，经过解码得出三基色信号R、G、B，然后由显象管合成彩色图象，如图3.1-1(b)所示。同时制的优点是可以兼容，图象质量较好，但是设备复杂，亮度与色度信号往往存在相互干扰。顺序－同时制是上述两种制式的组合。例如，可将一个基色信号经常传送，而将另两个基色信号依次顺序传送，然后在显象管中合成彩色图象，如图3.1-1(c)所示。其优缺点与同时制相同，在显象时，三种制式都利用了空间混色原理，顺序制还利用了时间混色原理。显然，具有兼容性的彩色广播电视只能采用同时制或顺序－同时制，而顺序制一般用于彩色应用电视中。目前世界上彩色广播电视制式最主要的有三种：(1)NTSC制，1953年由美国创立，日本、加拿大等国相继采用；(2)PAL制，1967年由西德创立，我国、英国、意大利、荷兰等西欧国家以及北欧各国也都采用它；(3)SECAM制，1967年由法国创立，苏联和东欧各国也都采用它。这三种制式皆属兼容制，其共同点都采用能与黑白电视兼容的亮度信号和两个色差信号作为传输信号；其不同点是两个色差信号对副载波采用不同的调制方式。NTSC制和PAL制都属于同时制，SECAM制都属于顺序同时制。§3.2兼容制彩色电视基础彩色电视为了与黑白电视兼容，它必须具备下列条件：（1）彩色信号中必须有亮度信号和色度信号；（2）占有与黑白电视相同的频带宽度；（3）伴音载频和图象载频分别与黑白电视相同；（4）采用相同的扫描频率和相同的复合同步信号；（5）亮度信号与色度信号之间的干扰要最小。其中，实现兼容最根本的条件是彩色电视必须以和黑白电视相同的带宽传送亮度信号和色度信号。根据公式（1.5－9），当fv=50Hz,Z=625行时，黑白电视图像信号（即亮度信号）约占6MHz带宽。因此必须在6MHz的带宽内同时传送亮度信号和色度信号，否则就无法实现兼容。人们通过对人眼视觉特性的，充分地应用色度学原理与电子电路技术的成就，采用恒亮传输方式和彩色电视信号的频带压缩措施，解决了在6MHz带宽内同时传送亮度信号和色度信号的，问题成功地实现了彩色电视与黑白电视的兼容。3.2.1实现兼容的基本措施一、恒亮传输方式彩色电视为了与黑白电视兼容，必须传送一个亮度信号，以便黑白电视机接收。根据彩色具有亮度、色调和饱和亮度三个要素的理论，传送彩色图象必须选用三个独立的信号。除了亮度信号外，还必须选择另两个信号来代表彩色的色度信息。这两个信号与色调和饱和度之间应存在确定的相互变换关系。例如用x、y坐...
