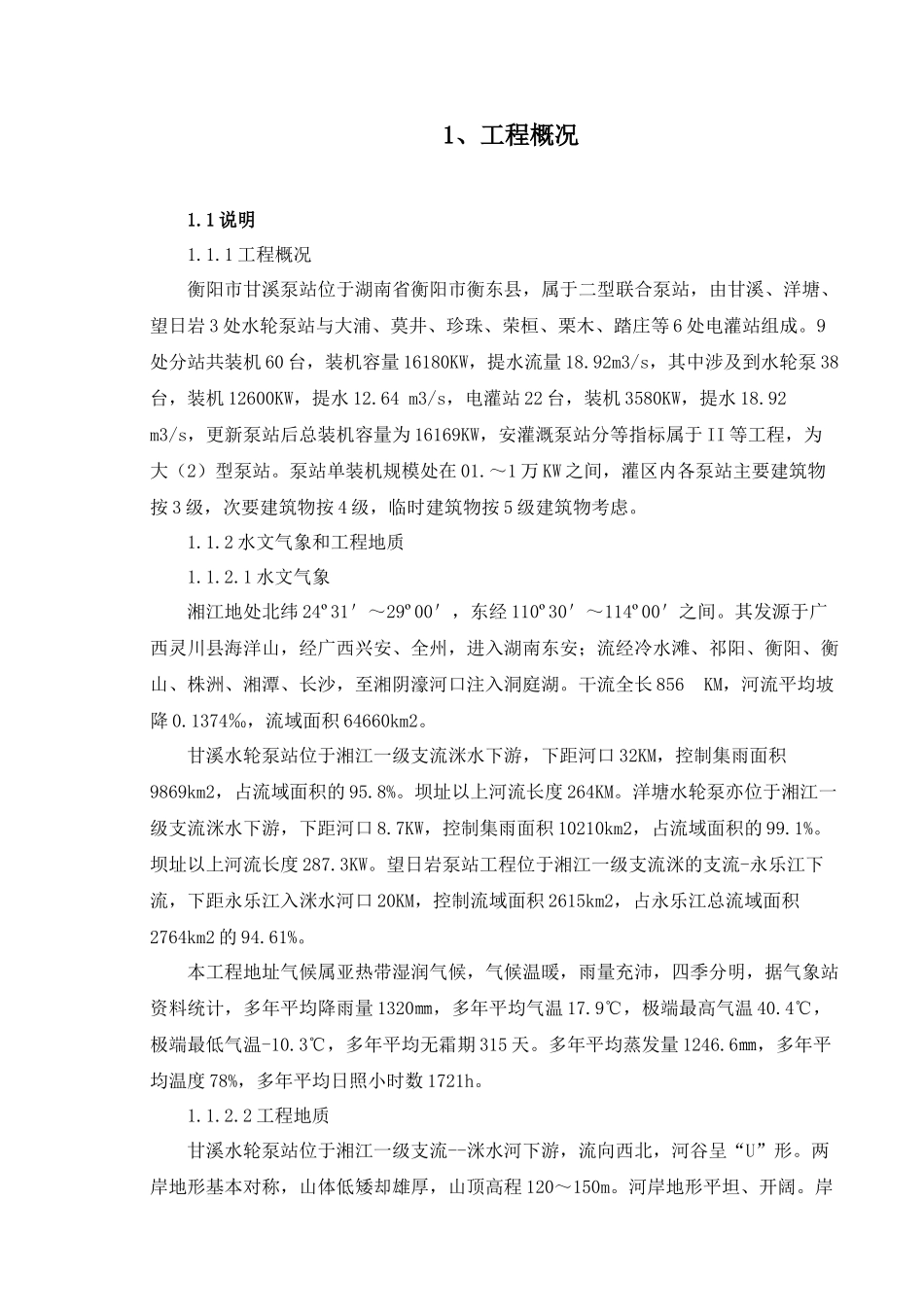

1、工程概况1.1说明1.1.1工程概况衡阳市甘溪泵站位于湖南省衡阳市衡东县，属于二型联合泵站，由甘溪、洋塘、望日岩3处水轮泵站与大浦、莫井、珍珠、荣桓、栗木、踏庄等6处电灌站组成。9处分站共装机60台，装机容量16180KW，提水流量18.92m3/s，其中涉及到水轮泵38台，装机12600KW，提水12.64m3/s，电灌站22台，装机3580KW，提水18.92m3/s，更新泵站后总装机容量为16169KW，安灌溉泵站分等指标属于II等工程，为大（2）型泵站。泵站单装机规模处在01.～1万KW之间，灌区内各泵站主要建筑物按3级，次要建筑物按4级，临时建筑物按5级建筑物考虑。1.1.2水文气象和工程地质1.1.2.1水文气象湘江地处北纬24º31＇～29º00＇，东经110º30＇～114º00＇之间。其发源于广西灵川县海洋山，经广西兴安、全州，进入湖南东安；流经冷水滩、祁阳、衡阳、衡山、株洲、湘潭、长沙，至湘阴濠河口注入洞庭湖。干流全长856KM，河流平均坡降0.1374‰，流域面积64660km2。甘溪水轮泵站位于湘江一级支流洣水下游，下距河口32KM，控制集雨面积9869km2，占流域面积的95.8%。坝址以上河流长度264KM。洋塘水轮泵亦位于湘江一级支流洣水下游，下距河口8.7KW，控制集雨面积10210km2，占流域面积的99.1%。坝址以上河流长度287.3KW。望日岩泵站工程位于湘江一级支流洣的支流-永乐江下流，下距永乐江入洣水河口20KM，控制流域面积2615km2，占永乐江总流域面积2764km2的94.61%。本工程地址气候属亚热带湿润气候，气候温暖，雨量充沛，四季分明，据气象站资料统计，多年平均降雨量1320㎜，多年平均气温17.9℃，极端最高气温40.4℃，极端最低气温-10.3℃，多年平均无霜期315天。多年平均蒸发量1246.6㎜，多年平均温度78%，多年平均日照小时数1721h。1.1.2.2工程地质甘溪水轮泵站位于湘江一级支流--洣水河下游，流向西北，河谷呈“U”形。两岸地形基本对称，山体低矮却雄厚，山顶高程120～150m。河岸地形平坦、开阔。岸坡较陡，见有岩石出露。左岸有不连续的I级堆积阶地，阶面宽50～100m，高程55～57m，河床高程49～50m，右侧基岩裸露，左侧上覆有1～1.5m厚的冲积物。工程区属于生田复式倒转背斜东南翼。单斜构造，岩层产状N10-15°E，SE∠70～75°，倾向上游，横向河谷。由于地层古老，经历多期构造运动，岩层受挤压、扭曲强烈，以节理为主。对工程影响较大的断层有：F1正一平移断层，产状N70°E，SE∠70°，破碎带宽0.5～1m，充填黄褐色板岩碎屑、断层泥，胶结不良。影响带宽2～8m。分布在厂房5＃-8＃.机组，施工期已挖深3-5m，并进行了结构处理。F2逆断层，产状N15°-25°E，NW∠70°，破碎带宽1～2m，充填黄褐色板岩碎屑、断层泥。影响带宽3-5m。分布在9＃-16＃闸坝。施工时，已深挖4-5m，回填钢筋混凝土。从剖面图上可以看出，F1、F2构造带主要位于溢流坝段和厂房段。但由于构造活动，使泵站地基岩石节理裂隙十分发育。泵站地基岩石节理裂隙有4组。N60°WNE∠72-75°，张开宽0.3-1mm。裂隙面粗糙。附铁锰质膜。局部充填次生泥，频率3-4条/m，延伸长3-5m。N15°ESE∠80°，裂隙面粗糙，附铁锰质膜，频率2-3条/m，延伸长1-2m。N°15WSW∠85°，张开宽0.3-1mm。面粗糙，附铁锰质膜，频率1-2条/m，延伸长1.5-2.5m。N40°E，NW∠65°-80°，张开宽1-2mm，充填泥质及铁锰质，裂隙面粗糙。另局部见有缓倾角节理，延伸短，连续性差。且板岩内劈理发育。1.2本合同承包人承包的工程项目和工作内容A、甘溪水轮泵站左、右岸主厂房，拦污检修闸，进水池改造，尾水池及消力池改造，出水池拆除重建，管床、镇墩、支墩拆除重建，上下游浆砌石挡墙及护坡，临建工程等土建工程；B、拦污栅、清污机、启闭设备、进尾水闸、钢管、闸阀的制作安装等金属结构及安装工程。C、机电设备安装工程。1.3对外交通条件对外交通情况良好，进场公路与甘溪镇交通主干道相通，道路条件较好。施工机械、施工材料可通过衡东交通网络直接进入施工区域。2、施工准备工作计划2.1施工准备2.1.1工期（1）经认真研究招标文件，根据招标文件要求，本工程工期为：2009年11月10开工，2011年10月20日前完成（泵站部分调试除外）。（2）经认真研究招标文件，结合工程...
