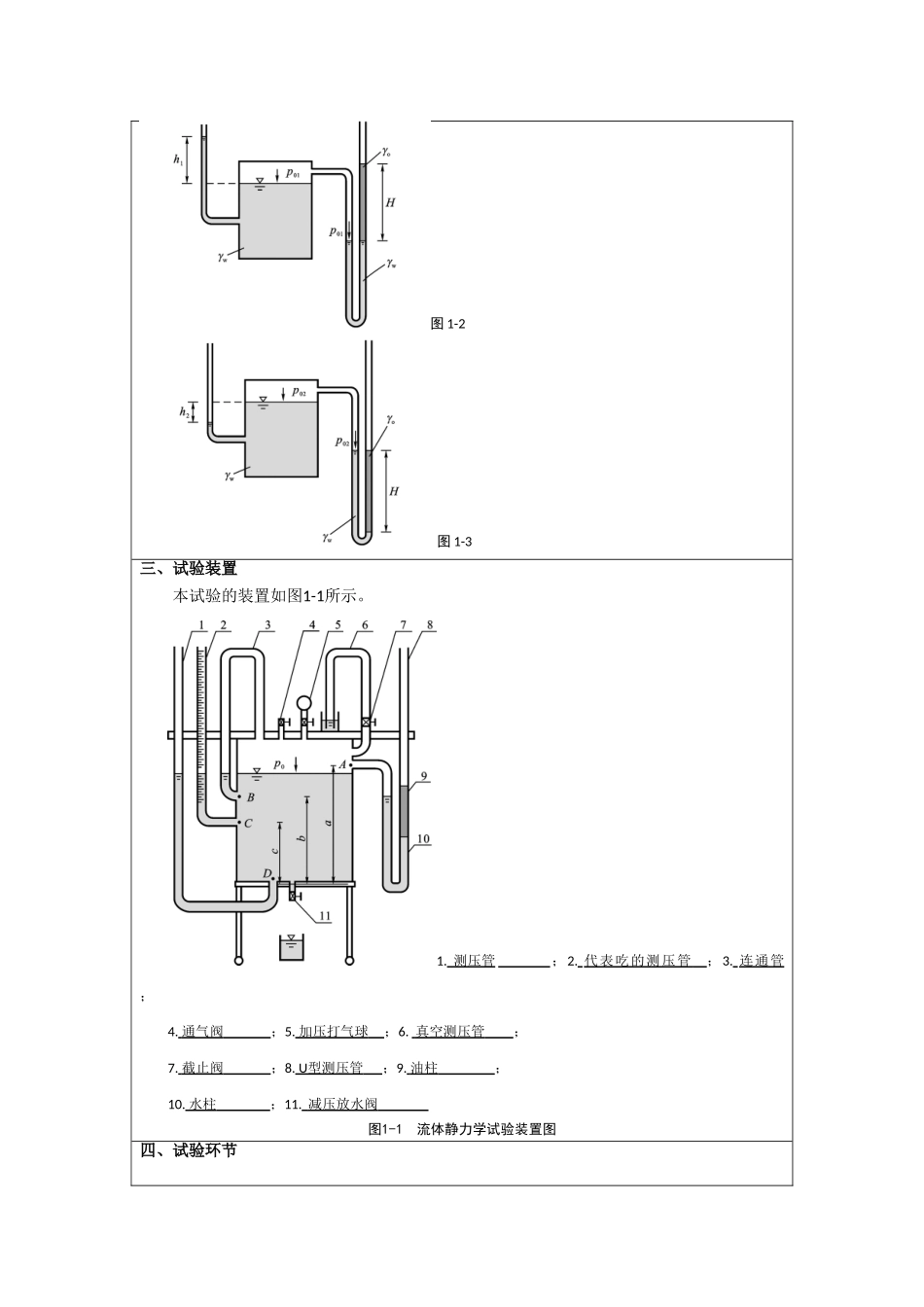

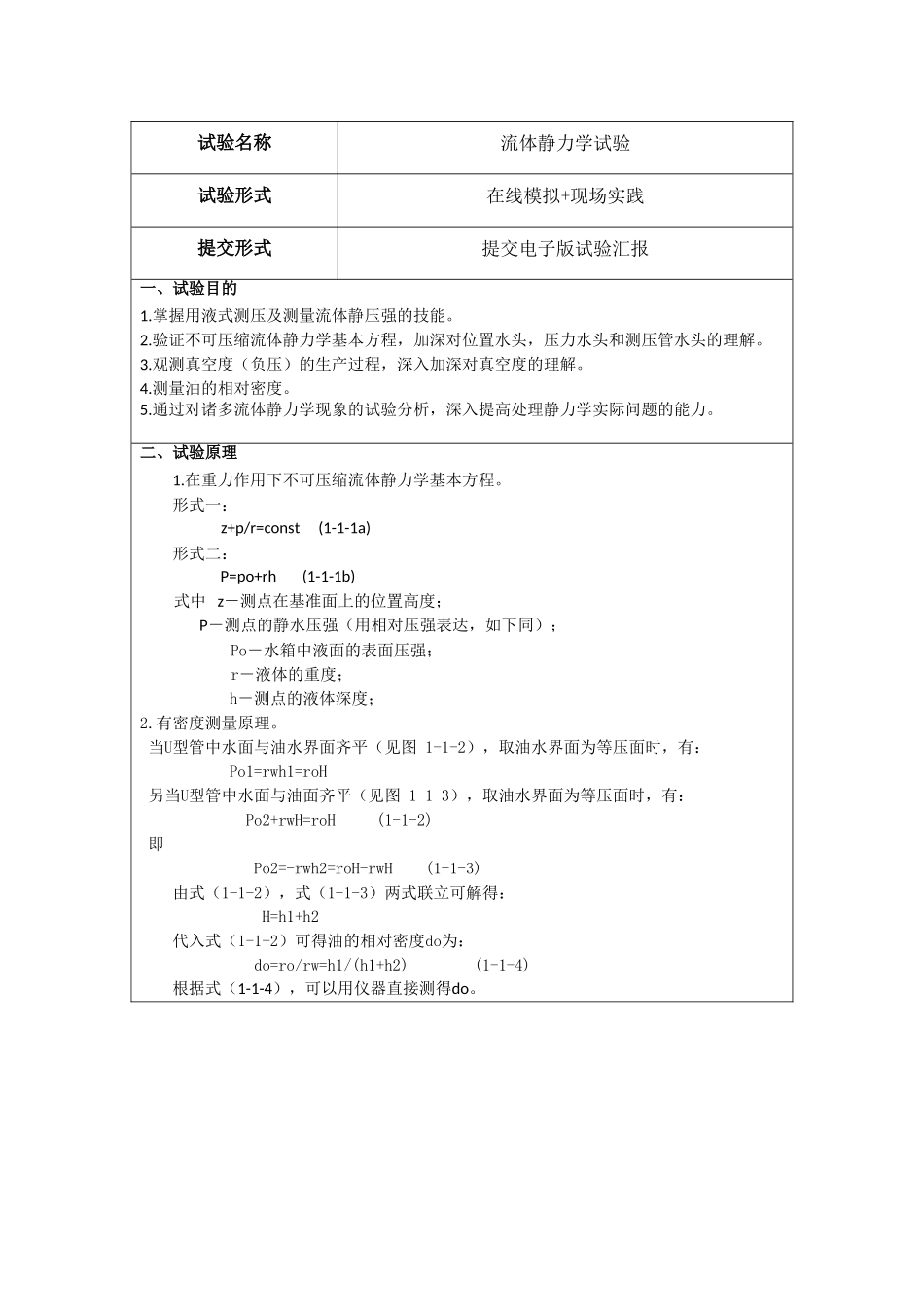

中国石油大学（华东）现代远程教育工程流体静力学试验汇报学生姓名：学号：年级专业层次：学习中心：提交时间：1月10日试验名称流体静力学试验试验形式在线模拟+现场实践提交形式提交电子版试验汇报一、试验目的1.掌握用液式测压及测量流体静压强的技能。2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头和测压管水头的理解。3.观测真空度（负压）的生产过程，深入加深对真空度的理解。4.测量油的相对密度。5.通过对诸多流体静力学现象的试验分析，深入提高处理静力学实际问题的能力。二、试验原理1.在重力作用下不可压缩流体静力学基本方程。形式一：z+p/r=const(1-1-1a)形式二：P=po+rh(1-1-1b)式中z－测点在基准面上的位置高度；P－测点的静水压强（用相对压强表达，如下同）；Po－水箱中液面的表面压强；r－液体的重度；h－测点的液体深度；2.有密度测量原理。当U型管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：Po1=rwh1=roH另当U型管中水面与油面齐平（见图1-1-3），取油水界面为等压面时，有：Po2+rwH=roH(1-1-2)即Po2=-rwh2=roH-rwH(1-1-3)由式（1-1-2），式（1-1-3）两式联立可解得：H=h1+h2代入式（1-1-2）可得油的相对密度do为：do=ro/rw=h1/(h1+h2)(1-1-4)根据式（1-1-4），可以用仪器直接测得do。图1-2图1-3三、试验装置本试验的装置如图1-1所示。1.测压管；2.代表吃的测压管；3.连通管；4.通气阀；5.加压打气球；6.真空测压管；7.截止阀；8.U型测压管；9.油柱；10.水柱；11.减压放水阀图1-1流体静力学试验装置图四、试验环节1.了理解一起的构成及其使用方法，包括：（1）各阀门的开关。（2）加压的措施：关闭所有阀门，然后用打气球充气。（3）减压措施：启动筒底减压放水阀们11放水（4）检查仪器与否密封：加压后检查测压管1,2,8的夜面高程与否恒定。若下降，则查明原因并加以处理。2.记录仪器编号及各常数。3.进行试验操作，记录并处理数据。4.量测点静压强。（1）打开通气阀4（此时po=0），记录水箱液面高标▽0和测压管的液面标高▽H（此时▽o=▽H）（2）打开通气阀4及截止阀7，用打气球加压使po>0,测记▽o及▽H。（3）打开减压放水阀11，使po<0(规定其中一次pB<0,即▽H<▽B),测记▽0及▽H。5.测出测压管6插入水杯中水的深度。6.测定油的相对密度do。（1）启动通气阀4，测记▽0.（2）关闭通气阀4，用打气球加压（po>0）,|微调放气螺母使U型管中水面与液面齐平，测记▽0及▽H（此过程反复进行3次）。（3）打开通气阀4，待液面稳定后，关闭所有阀门，然后启动减压放水阀11降压（po<0），使U型管中水面与油面相齐平，测记▽0及▽H（此过程反复进行3次）。五、试验汇报处理1．同一静止液体内的测压管水头线是根什么线?测压管水头指z+p/γ,即静水力学试验仪显示的测压管液面至基准面的垂直高度.测压管水头线是指测压管液面的连线.从试验直接观测可知,同一静止液面的测压管水头线是一根水平线.2．当时，试根据记录数据确定水箱内的真空区域。以p0<0时,第二次B点测量数据(表1-1)为例,此时pB/γ=-0.6cm<0,对应容器的真空区域包括如下三部分:(1)过测压管液面(Δh=1.2cm)做一水平面,由等压原理知,相对测压管及水箱内的水体而言,该水平面为等压面,均为大气压强,故该平面以上由密封的水/气所占的空间区域,均为真空区域.(2)同理,过箱顶小水杯的液面作一水平面,真空测压管中,该平面以上的区域也是真空区域.(3)在U形测压管5中,自水面向下深度为12.8cm的一段水柱也是真空区.这段高度与测压管液面低于水箱液面的高度相等,亦与真空测压管液面高于水杯液面高度相等,均为12.8cm.3．若再备一根直尺，试采用此外最简便的措施测定。最简朴的措施,是用直尺分别测量水箱内通大气的状况下,U形测压管油水界面至水面和油水界面至油面的垂直高度hw和ho,由式γwhw=γoho,从而求得do.4．如测压管太细，对测压管液面的读数将有何影响?一般说来,当玻璃测压管内径不小于10mm时,毛细管影响可以忽视不计,此外,当水质不好时,σ减小,毛细高度较纯净水也减小,当采用有机玻璃管作为测压管时,浸润角θ较大,其h较一般玻璃小.假如用同一根测压管测量液体相对压差值,则毛细现象...
