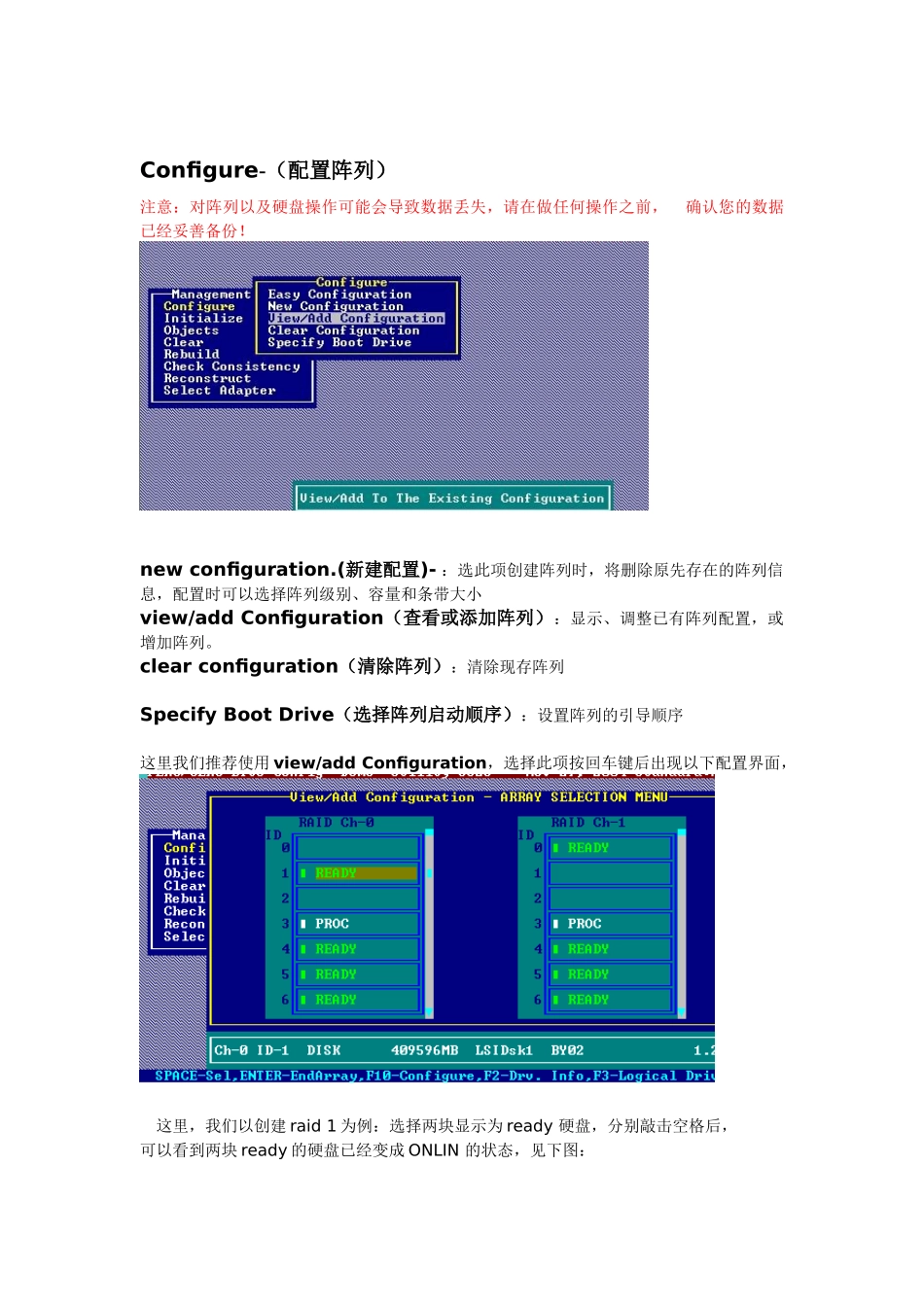

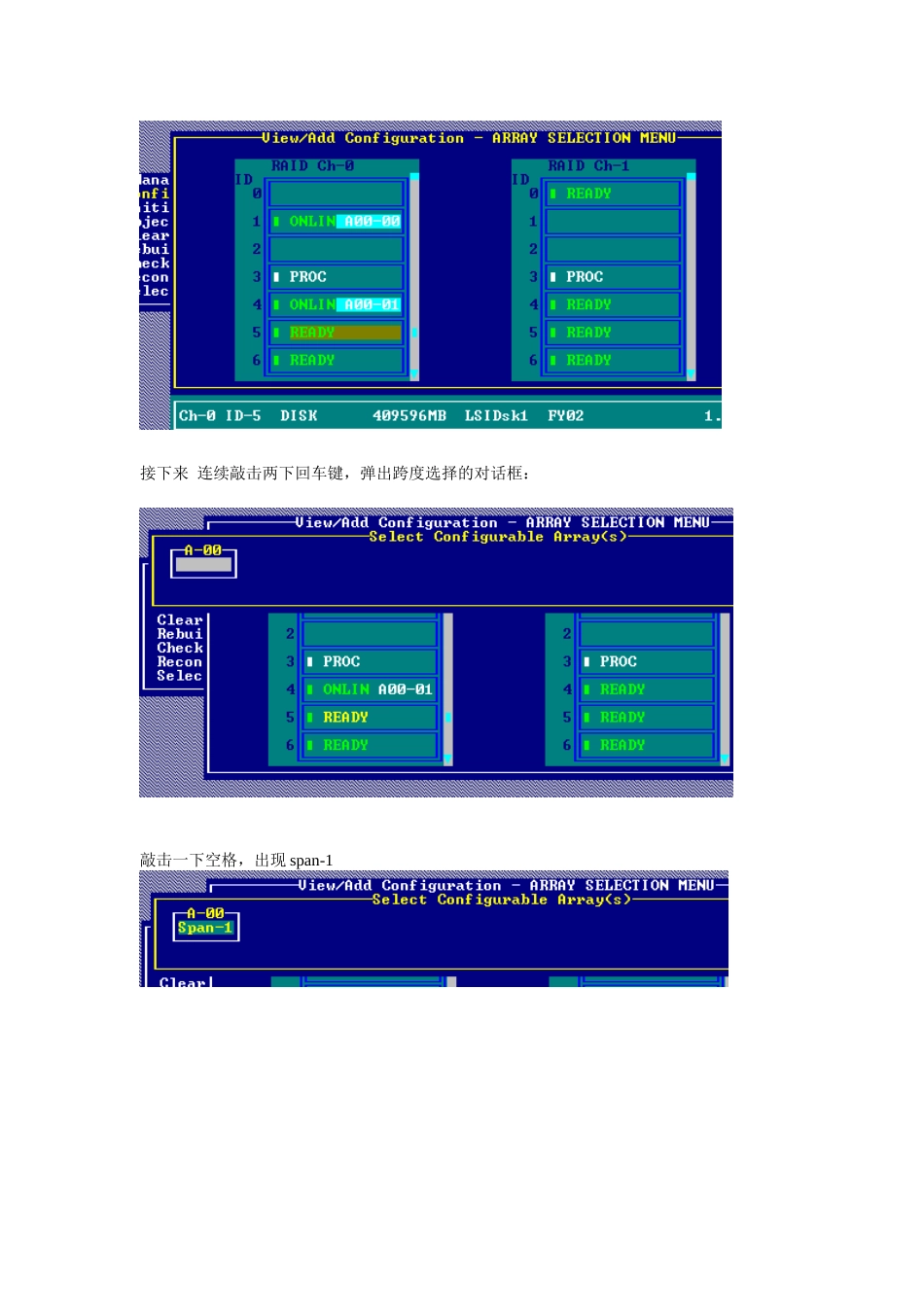

万全服务器板载RAID（集成LSIMEGARAID）配置方法适用于以下机型的板载sataRAID配置：T168/468G2T220/270G5TR350G6BR510G5T168/468G3T220G5BTR350G6CR510G6T168/468G4T220G5XTR350G6DR520G6T168/468G5T260/T262TR350G6XR520G6T150T260G2TR350G7R520G6XR150T260G3TR280TR280G2TR280G3在系统POST（自检）过程中，当出现“PressCtrl-MtorunLSILogicEmbeddedSATARAIDSetupUtility”时按Ctrl＋M（部分机型为Ctrl＋E）进入SATARAID管理工具界面注:如果自检时没有该提示，可以在进bios下main或boot菜单中的找到quietboot，将其设置为disabled，禁用开机lenovologo查看。Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！newconfiguration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/addConfiguration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。clearconfiguration（清除阵列）：清除现存阵列SpecifyBootDrive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/addConfiguration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid1为例：选择两块显示为ready硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID=1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面,Size为阵列容量选择项，默认为最大值。在选择完阵列级别和容量后，将光标移动到Accept后，敲击两下回车键，提示SaveConfiguration,选择Yes回车保存，至此RAID1阵列创建完成。Initialize(初始化阵列)：对于新创建的阵列，可以进行阵列初始化，将阵列信息清零.在管理主界面选择Initialize，回车，用空格键选中需要初始化的阵列，按F10启动初始化。选择Yes回车确认。注意：初始化过程会持续很长时间在此期间如果按esc键，或弹出选择继续或取消操作的选项，在陈列初始化完成后，阵列中所有硬盘的数据将会清除。ClearConfiguration(清除阵列)：在主管理界面选择Configure回车，在出现的子菜单中选择clearconfiguration，回车，根据提示后选择Yes回车后，阵列将清除查看及修复阵列：在主管理界面以此选择Object—PhysicalDrive回车在弹出的菜单中，可以看到硬盘的状态有三种显示：READY(没有阵列信息可配置状态)ONLIN（在线正常状态）FAIL（掉线故障状态）在该菜单中按f3键，可以查看阵列级别，容量和状态正常状态(Online)：显示阵列工作正常降阶状态(Degrade):显示阵列中至少有一块硬盘出现故障，此种状态，需要更换故障硬盘，选择rebuilding修复阵列损坏状态(Offline)：阵列损坏，且无法被修复。当硬盘出现Degrade或Offline时，如果硬盘上有重要数据，建议备份导出或联系数据恢复公司修复。如果阵列为degrade，可以通过菜单中的rebuilding修复阵列（强烈建议再做此操作前，确保硬盘数据已妥善处理）方法如下：在主管理界面下，依次选择Object—PhysicalDrive回车，找到标记为FAIL且可以重建的硬盘，用空格选中后按回车，选择rebuild修复如果你希望对以上内容进行模拟操作，可以使用此程序。附raid配置模拟器
