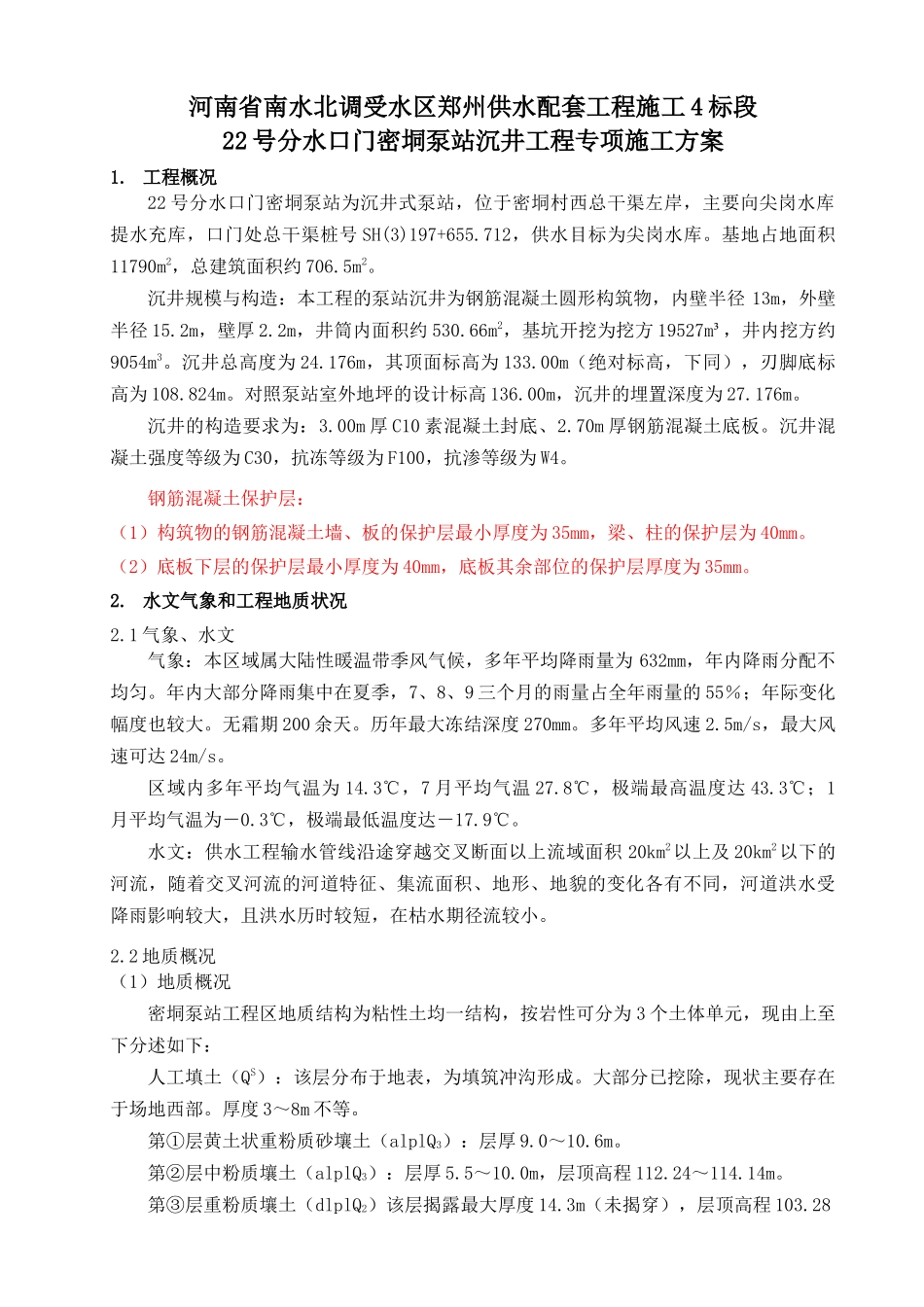

河南省南水北调受水区郑州供水配套工程施工4标段22号分水口门密垌泵站沉井工程专项施工方案郑州水务建筑工程有限公司2013年12月13日目录1.工程概况…………………………………………22.水文气象和工程地质状况………………………23.施工部署…………………………………………44.沉井的制作方法与技术措施……………………75.沉井下沉观测措施………………………………176.沉井下沉预防及治理措施………………………197.安全文明施工措施………………………………248.冬、雨季施工方案………………………………349.应急救援预案……………………………………36河南省南水北调受水区郑州供水配套工程施工4标段22号分水口门密垌泵站沉井工程专项施工方案1.工程概况22号分水口门密垌泵站为沉井式泵站，位于密垌村西总干渠左岸，主要向尖岗水库提水充库，口门处总干渠桩号SH(3)197+655.712，供水目标为尖岗水库。基地占地面积11790m2，总建筑面积约706.5m2。沉井规模与构造：本工程的泵站沉井为钢筋混凝土圆形构筑物，内壁半径13m，外壁半径15.2m，壁厚2.2m，井筒内面积约530.66m2，基坑开挖为挖方19527m³，井内挖方约9054m3。沉井总高度为24.176m，其顶面标高为133.00m（绝对标高，下同），刃脚底标高为108.824m。对照泵站室外地坪的设计标高136.00m，沉井的埋置深度为27.176m。沉井的构造要求为：3.00m厚C10素混凝土封底、2.70m厚钢筋混凝土底板。沉井混凝土强度等级为C30，抗冻等级为F100，抗渗等级为W4。钢筋混凝土保护层：（1）构筑物的钢筋混凝土墙、板的保护层最小厚度为35mm，梁、柱的保护层为40mm。（2）底板下层的保护层最小厚度为40mm，底板其余部位的保护层厚度为35mm。2.水文气象和工程地质状况2.1气象、水文气象：本区域属大陆性暖温带季风气候，多年平均降雨量为632mm，年内降雨分配不均匀。年内大部分降雨集中在夏季，7、8、9三个月的雨量占全年雨量的55％；年际变化幅度也较大。无霜期200余天。历年最大冻结深度270mm。多年平均风速2.5m/s，最大风速可达24m/s。区域内多年平均气温为14.3℃，7月平均气温27.8℃，极端最高温度达43.3℃；1月平均气温为－0.3℃，极端最低温度达－17.9℃。水文：供水工程输水管线沿途穿越交叉断面以上流域面积20km2以上及20km2以下的河流，随着交叉河流的河道特征、集流面积、地形、地貌的变化各有不同，河道洪水受降雨影响较大，且洪水历时较短，在枯水期径流较小。2.2地质概况（1）地质概况密垌泵站工程区地质结构为粘性土均一结构，按岩性可分为3个土体单元，现由上至下分述如下：人工填土（QS）：该层分布于地表，为填筑冲沟形成。大部分已挖除，现状主要存在于场地西部。厚度3～8m不等。第①层黄土状重粉质砂壤土（alplQ3）：层厚9.0～10.6m。第②层中粉质壤土（alplQ3）：层厚5.5～10.0m，层顶高程112.24～114.14m。第③层重粉质壤土（dlplQ2）该层揭露最大厚度14.3m（未揭穿），层顶高程103.28～107.00m。（2）工程水文地质评价设计泵站底板高程108.82m左右，基础主要位于第①层黄土状重粉质砂壤土底部或第②层中粉质壤土上部，边坡开挖深度12m左右。边坡岩性主要为黄土状重粉质砂壤土。场区预测平均水位、高水位均高于建筑物建基面，施工前应复测地下水位，如施工时地下水位高于基坑开挖坡角，应先进行排水，待地下水位降至坡角以下方可施工。场地工程地质条件一般，有放坡条件，根据《建筑边坡工程技术规范》（GB50330-2002）和《水利水电工程地质勘察规范》（GB50487-2008），结合影响场区边坡稳定的各种不利因素，进行工程地质类比，确定施工临时边坡上部8米高宽比为1:1，下部4.65米高宽比为1:0.5。施工时禁止在周围施加堆载，并加强监测，确保施工安全。场区黄土状土具轻微～中等湿陷性，设计时应根据其对工程的影响采取适当的处理措施。场区预测平均水位、高水位均高于建筑物建基面，施工前复测地下水位，根据地下水埋深情况确定是否需要采取排水措施；第①层黄土状重粉质砂壤土和第②层中粉质壤土，承载力标准值分别为130kPa和160kPa，可作为基础持力层，由于基础埋置较深，为补偿式基础，经深宽修正后承载力估算满足基底压...
