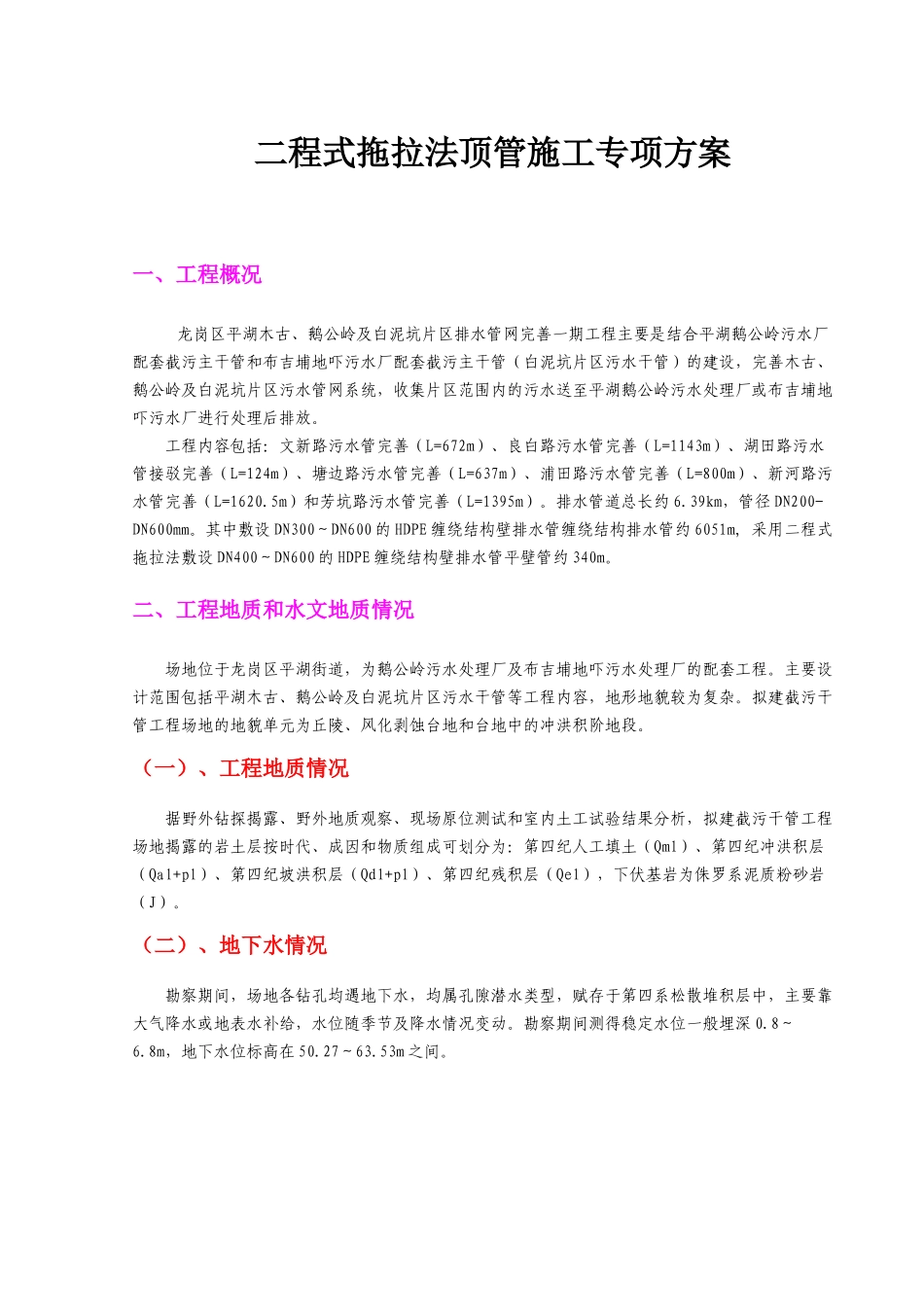

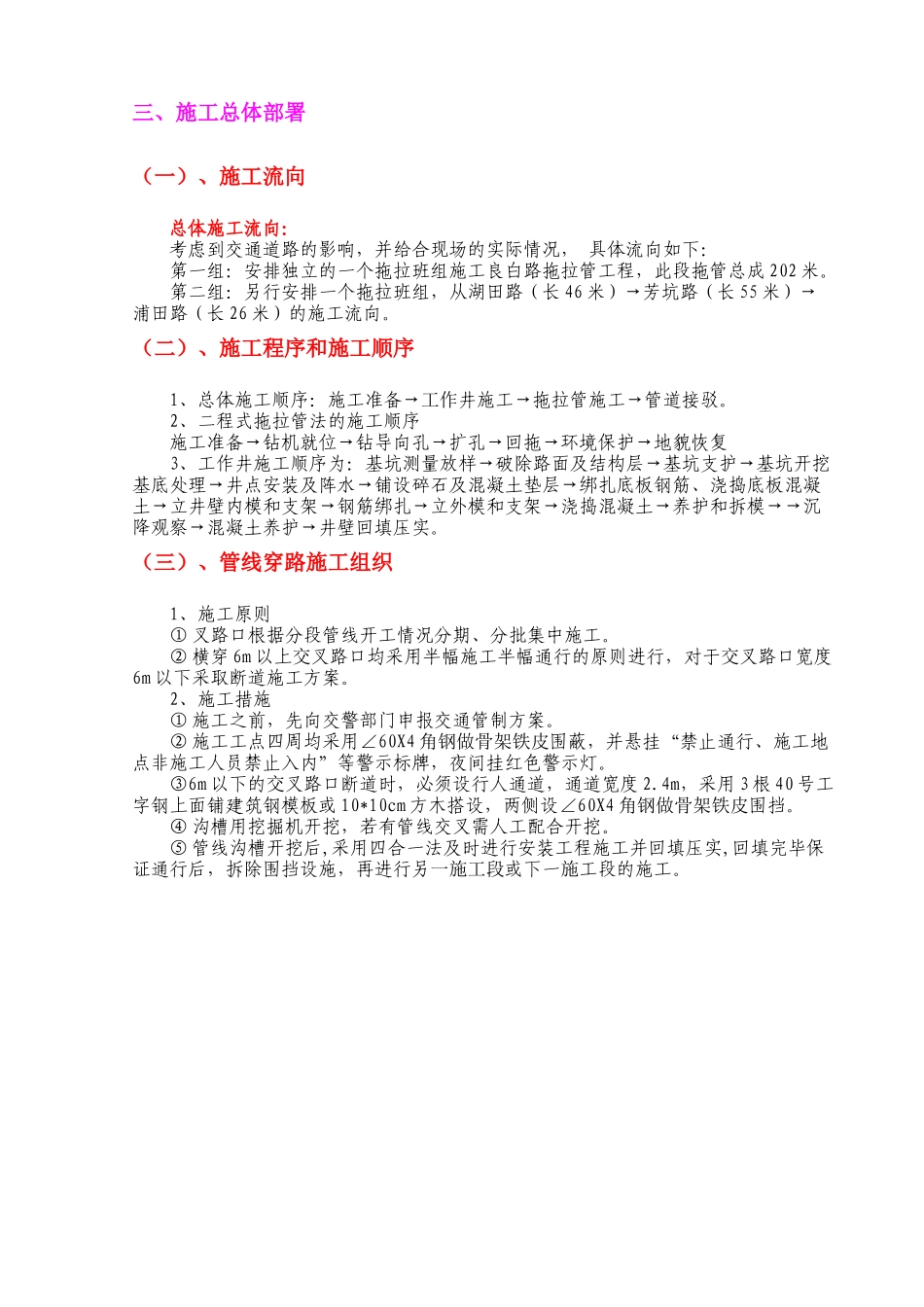

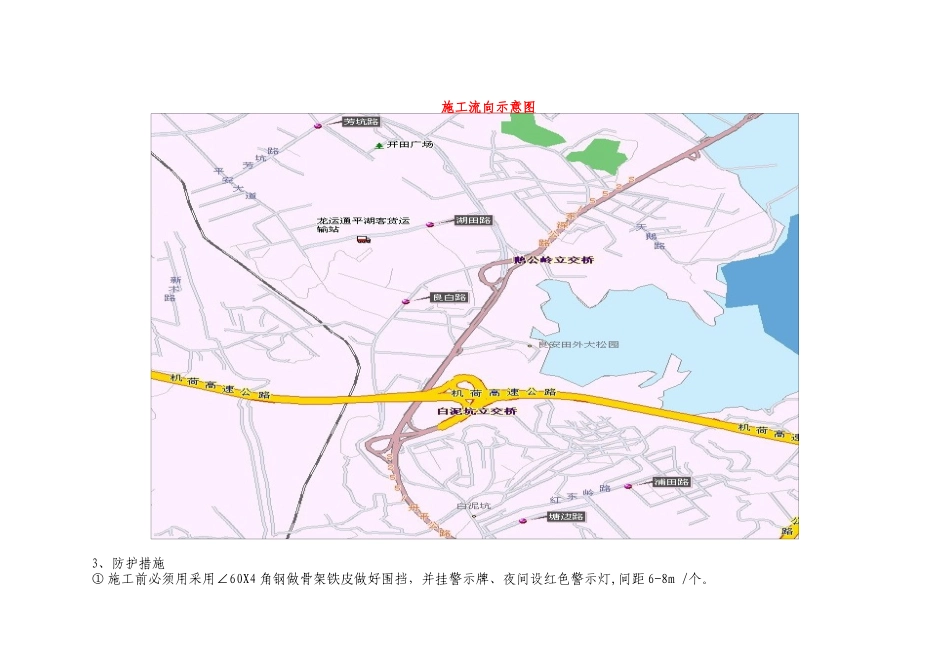

二程式拖拉法顶管施工专项方案一、工程概况龙岗区平湖木古、鹅公岭及白泥坑片区排水管网完善一期工程主要是结合平湖鹅公岭污水厂配套截污主干管和布吉埔地吓污水厂配套截污主干管（白泥坑片区污水干管）的建设，完善木古、鹅公岭及白泥坑片区污水管网系统，收集片区范围内的污水送至平湖鹅公岭污水处理厂或布吉埔地吓污水厂进行处理后排放。工程内容包括：文新路污水管完善（L=672m）、良白路污水管完善（L=1143m）、湖田路污水管接驳完善（L=124m）、塘边路污水管完善（L=637m）、浦田路污水管完善（L=800m）、新河路污水管完善（L=1620.5m）和芳坑路污水管完善（L=1395m）。排水管道总长约6.39km，管径DN200-DN600mm。其中敷设DN300～DN600的HDPE缠绕结构壁排水管缠绕结构排水管约6051m,采用二程式拖拉法敷设DN400～DN600的HDPE缠绕结构壁排水管平壁管约340m。二、工程地质和水文地质情况场地位于龙岗区平湖街道，为鹅公岭污水处理厂及布吉埔地吓污水处理厂的配套工程。主要设计范围包括平湖木古、鹅公岭及白泥坑片区污水干管等工程内容，地形地貌较为复杂。拟建截污干管工程场地的地貌单元为丘陵、风化剥蚀台地和台地中的冲洪积阶地段。（一）、工程地质情况据野外钻探揭露、野外地质观察、现场原位测试和室内土工试验结果分析，拟建截污干管工程场地揭露的岩土层按时代、成因和物质组成可划分为：第四纪人工填土（Qml）、第四纪冲洪积层（Qal+pl）、第四纪坡洪积层（Qdl+pl）、第四纪残积层（Qel），下伏基岩为侏罗系泥质粉砂岩（J）。（二）、地下水情况勘察期间，场地各钻孔均遇地下水，均属孔隙潜水类型，赋存于第四系松散堆积层中，主要靠大气降水或地表水补给，水位随季节及降水情况变动。勘察期间测得稳定水位一般埋深0.8～6.8m，地下水位标高在50.27～63.53m之间。三、施工总体部署（一）、施工流向总体施工流向：考虑到交通道路的影响，并给合现场的实际情况，具体流向如下：第一组：安排独立的一个拖拉班组施工良白路拖拉管工程，此段拖管总成202米。第二组：另行安排一个拖拉班组，从湖田路（长46米）→芳坑路（长55米）→浦田路（长26米）的施工流向。（二）、施工程序和施工顺序1、总体施工顺序：施工准备→工作井施工→拖拉管施工→管道接驳。2、二程式拖拉管法的施工顺序施工准备→钻机就位→钻导向孔→扩孔→回拖→环境保护→地貌恢复3、工作井施工顺序为：基坑测量放样→破除路面及结构层→基坑支护→基坑开挖基底处理→井点安装及阵水→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→立井壁内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护和拆模→→沉降观察→混凝土养护→井壁回填压实。（三）、管线穿路施工组织1、施工原则①叉路口根据分段管线开工情况分期、分批集中施工。②横穿6m以上交叉路口均采用半幅施工半幅通行的原则进行，对于交叉路口宽度6m以下采取断道施工方案。2、施工措施①施工之前，先向交警部门申报交通管制方案。②施工工点四周均采用∠60X4角钢做骨架铁皮围蔽，并悬挂“禁止通行、施工地点非施工人员禁止入内”等警示标牌，夜间挂红色警示灯。③6m以下的交叉路口断道时，必须设行人通道，通道宽度2.4m，采用3根40号工字钢上面铺建筑钢模板或10*10cm方木搭设，两侧设∠60X4角钢做骨架铁皮围挡。④沟槽用挖掘机开挖，若有管线交叉需人工配合开挖。⑤管线沟槽开挖后,采用四合一法及时进行安装工程施工并回填压实,回填完毕保证通行后，拆除围挡设施，再进行另一施工段或下一施工段的施工。施工流向示意图3、防护措施①施工前必须用采用∠60X4角钢做骨架铁皮做好围挡，并挂警示牌、夜间设红色警示灯,间距6-8m/个。湖田路第二拖管队伍第二拖管队伍②半幅通行的主车道设彩色防护锥，分隔行车道，保证车辆双向通行。半幅通行的叉路口车道处除采用∠60X4角钢做骨架铁皮围挡外，∠60X4角钢做骨架铁皮外侧1m处设彩色防护锥防护。对于宽度6m以下叉路口的行人通道必须搭设牢靠，两边设置围栏，夜间照明应有足够亮度，行人通道板面必须设置防滑条，行人通道进、出口处悬挂“危险、谨慎通行”等警示字样。四、二程式拖拉管专项方案（一...
