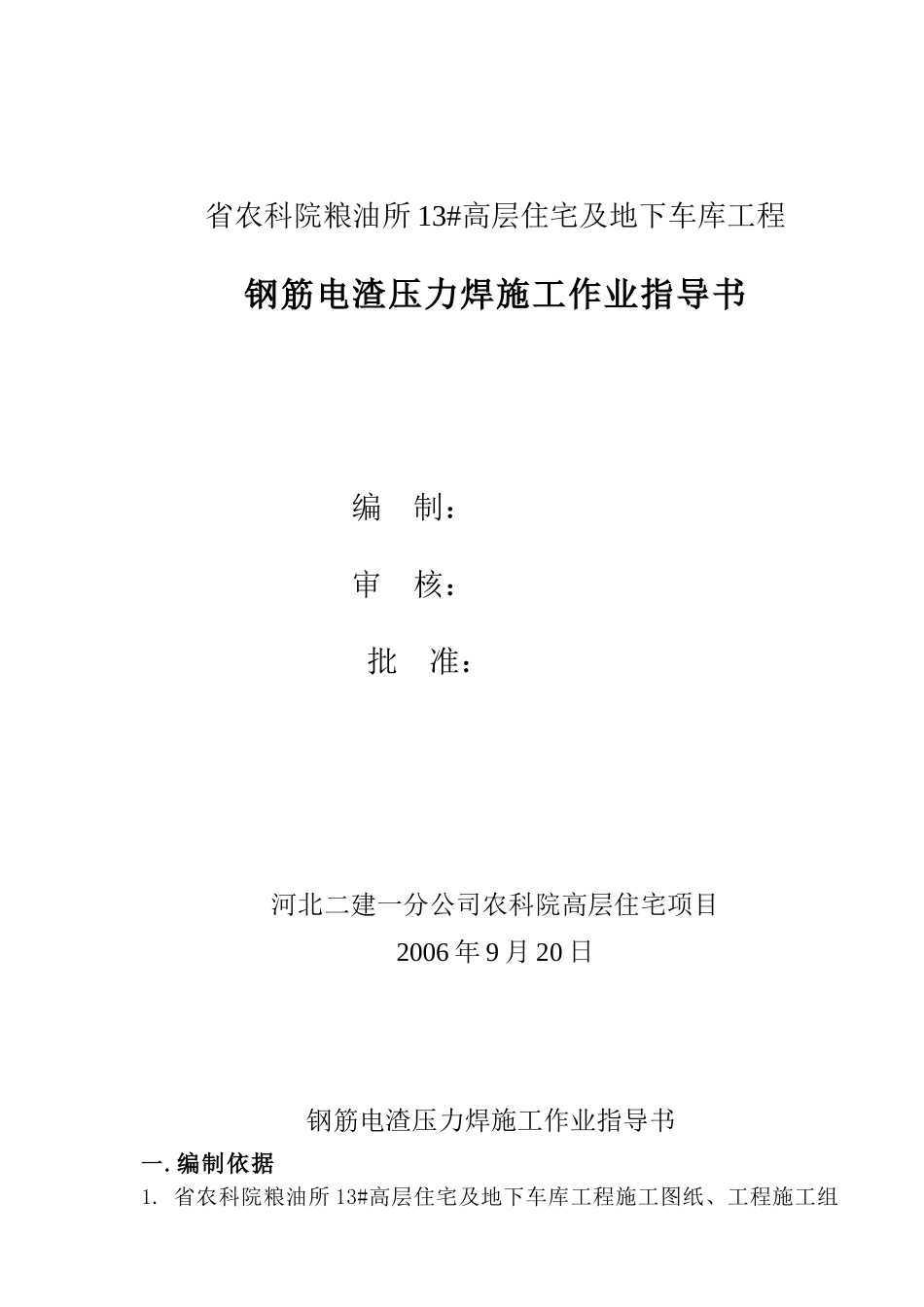

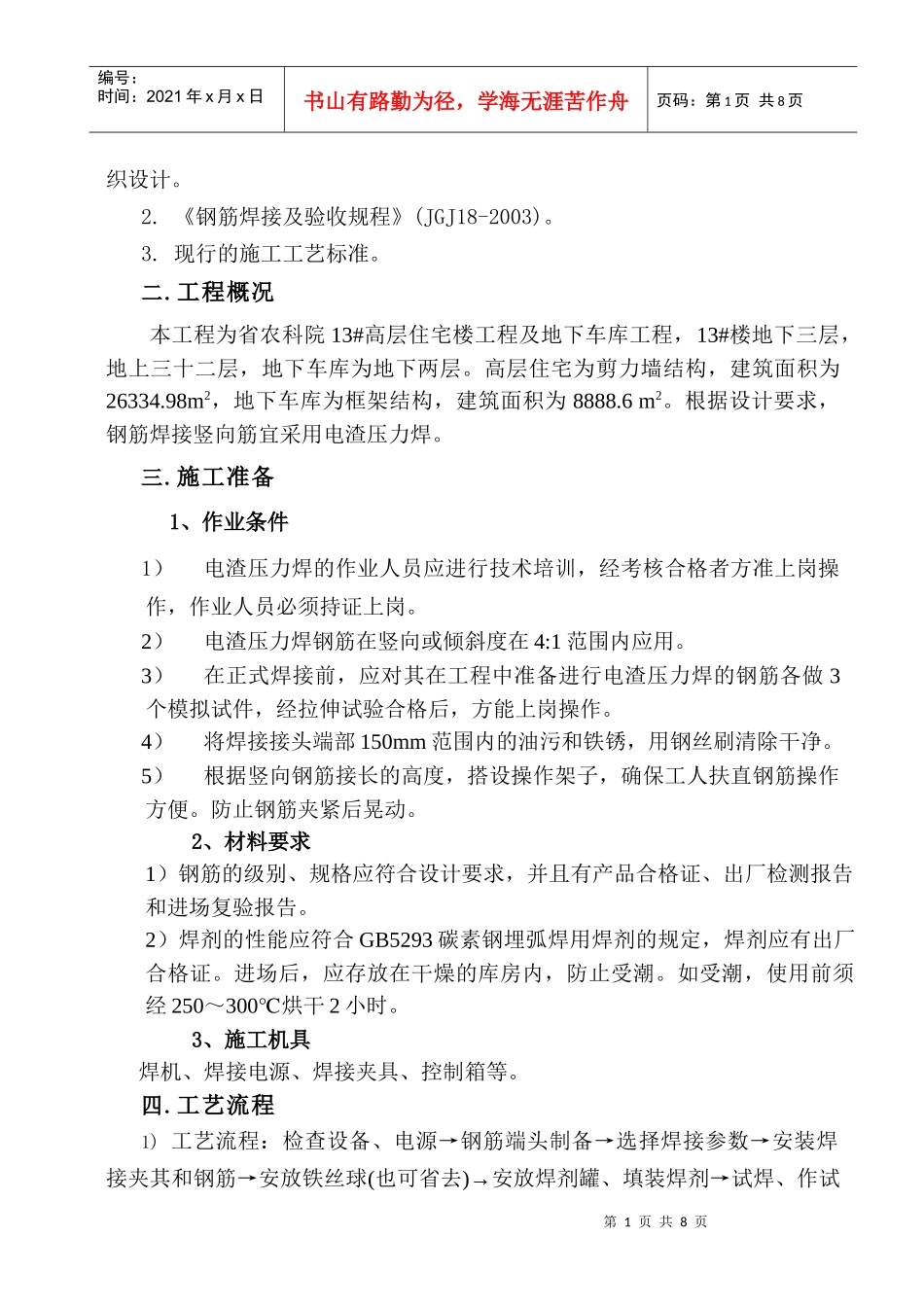

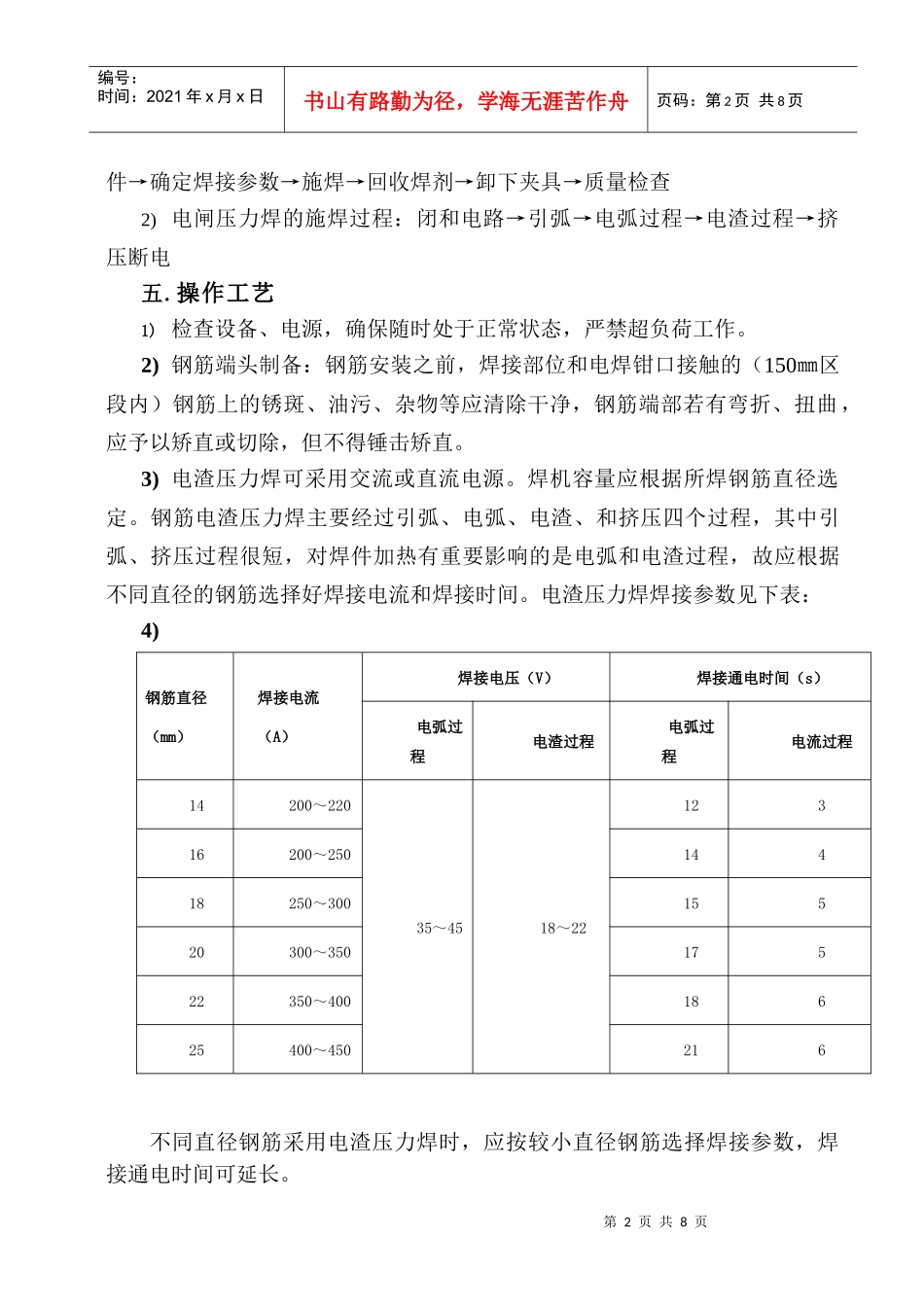

省农科院粮油所13#高层住宅及地下车库工程钢筋电渣压力焊施工作业指导书编制：审核：批准：河北二建一分公司农科院高层住宅项目2006年9月20日钢筋电渣压力焊施工作业指导书一.编制依据1.省农科院粮油所13#高层住宅及地下车库工程施工图纸、工程施工组第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页织设计。2.《钢筋焊接及验收规程》(JGJ18-2003)。3.现行的施工工艺标准。二.工程概况本工程为省农科院13#高层住宅楼工程及地下车库工程，13#楼地下三层，地上三十二层，地下车库为地下两层。高层住宅为剪力墙结构，建筑面积为26334.98m2，地下车库为框架结构，建筑面积为8888.6m2。根据设计要求，钢筋焊接竖向筋宜采用电渣压力焊。三.施工准备1、作业条件1）电渣压力焊的作业人员应进行技术培训，经考核合格者方准上岗操作，作业人员必须持证上岗。2）电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。3）在正式焊接前，应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。4）将焊接接头端部150mm范围内的油污和铁锈，用钢丝刷清除干净。5）根据竖向钢筋接长的高度，搭设操作架子，确保工人扶直钢筋操作方便。防止钢筋夹紧后晃动。2、材料要求1）钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。2）焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定，焊剂应有出厂合格证。进场后，应存放在干燥的库房内，防止受潮。如受潮，使用前须经250～300℃烘干2小时。3、施工机具焊机、焊接电源、焊接夹具、控制箱等。四.工艺流程1)工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球(也可省去)→安放焊剂罐、填装焊剂→试焊、作试第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查2)电闸压力焊的施焊过程：闭和电路→引弧→电弧过程→电渣过程→挤压断电五.操作工艺1)检查设备、电源，确保随时处于正常状态，严禁超负荷工作。2)钢筋端头制备：钢筋安装之前，焊接部位和电焊钳口接触的（150㎜区段内）钢筋上的锈斑、油污、杂物等应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得锤击矫直。3)电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。钢筋电渣压力焊主要经过引弧、电弧、电渣、和挤压四个过程，其中引弧、挤压过程很短，对焊件加热有重要影响的是电弧和电渣过程，故应根据不同直径的钢筋选择好焊接电流和焊接时间。电渣压力焊焊接参数见下表：4)钢筋直径（mm）焊接电流（A）焊接电压（V）焊接通电时间（s）电弧过程电渣过程电弧过程电流过程14200～22035～4518～2212316200～25014418250～30015520300～35017522350～40018625400～450216不同直径钢筋采用电渣压力焊时，应按较小直径钢筋选择焊接参数，焊接通电时间可延长。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5)安装焊接夹具和钢筋：焊接夹具的下钳口应夹紧于下钢筋端部的适当位置,一般为1/2焊罐高度偏下5～10㎜,以确保焊接处的焊接有足够的掩埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。螺纹钢筋使钢筋两棱对齐，轴线偏差不得大于2mm.钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。6)安放引弧用的钢丝球（也可省去）安放焊剂罐，装填焊药。将已烘烤合格的焊药装满在焊剂盒内，填装前，应用石棉绳缠绕塞封焊剂盒的下口，以防焊药泄漏。7)试焊、作试件、确定焊接参数在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。合格后，方可正式生产。8)施焊操作要点施焊。应按照可靠的“引弧过程”、充分的“电弧过程”、短、稳的“电渣过程”，和适当的“挤压过程”进行。a.闭合回路、引弧：通过操纵杆或操纵盒上的开关，先后接通电焊机的焊接电流和电源的输入回路，在钢筋端面...
