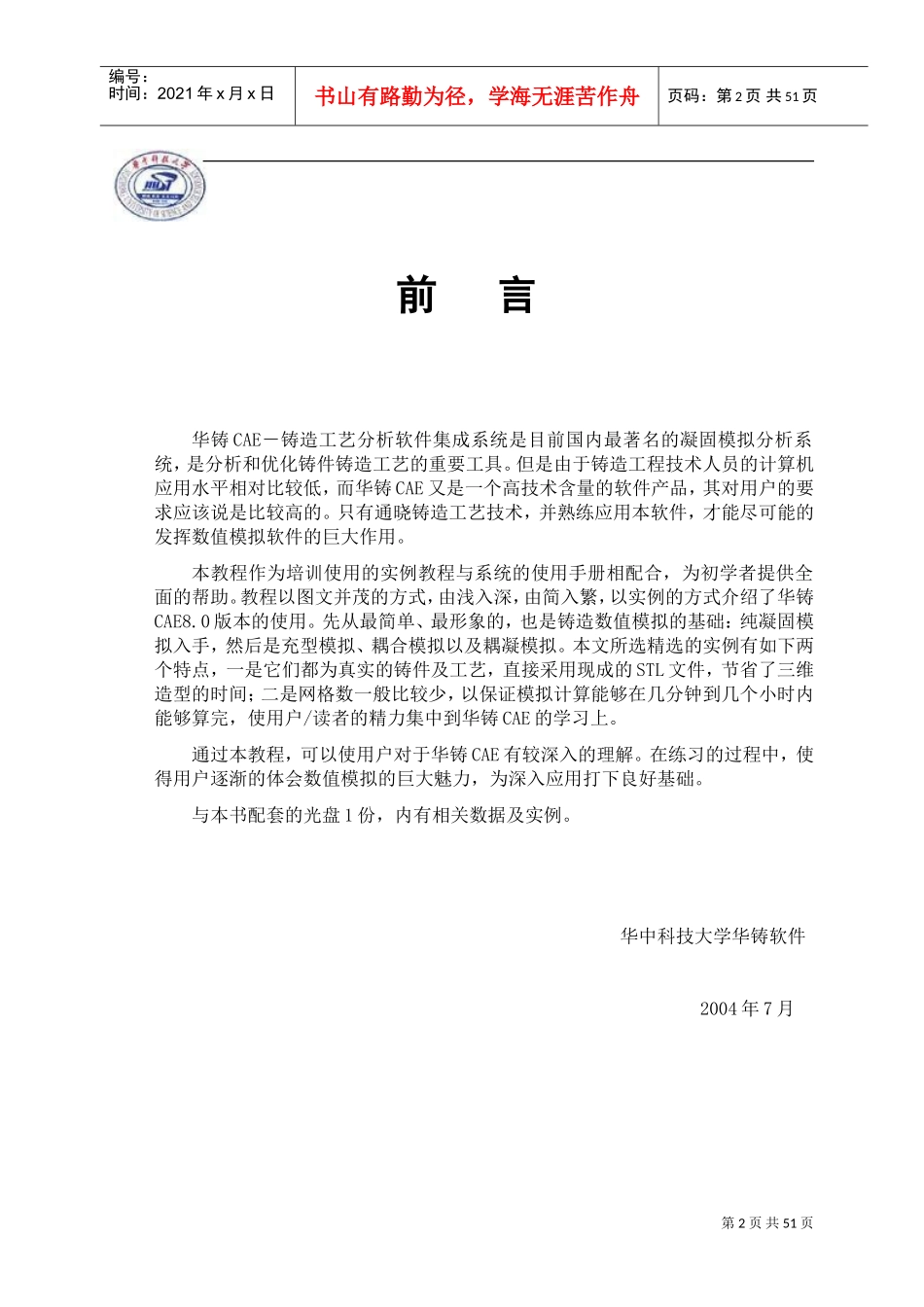

华铸CAE/InteCast集成系统8.0实例教程华中科技大学华铸软件第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页前言华铸CAE－铸造工艺分析软件集成系统是目前国内最著名的凝固模拟分析系统，是分析和优化铸件铸造工艺的重要工具。但是由于铸造工程技术人员的计算机应用水平相对比较低，而华铸CAE又是一个高技术含量的软件产品，其对用户的要求应该说是比较高的。只有通晓铸造工艺技术，并熟练应用本软件，才能尽可能的发挥数值模拟软件的巨大作用。本教程作为培训使用的实例教程与系统的使用手册相配合，为初学者提供全面的帮助。教程以图文并茂的方式，由浅入深，由简入繁，以实例的方式介绍了华铸CAE8.0版本的使用。先从最简单、最形象的，也是铸造数值模拟的基础：纯凝固模拟入手，然后是充型模拟、耦合模拟以及耦凝模拟。本文所选精选的实例有如下两个特点，一是它们都为真实的铸件及工艺，直接采用现成的STL文件，节省了三维造型的时间；二是网格数一般比较少，以保证模拟计算能够在几分钟到几个小时内能够算完，使用户/读者的精力集中到华铸CAE的学习上。通过本教程，可以使用户对于华铸CAE有较深入的理解。在练习的过程中，使得用户逐渐的体会数值模拟的巨大魅力，为深入应用打下良好基础。与本书配套的光盘1份，内有相关数据及实例。华中科技大学华铸软件2004年7月第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页目录第一章纯凝固传热计算1.1新建一个工程----------------------------------------------41.2STL预览---------------------------------------------------51.3前置处理--------------------------------------------------61.4计算分析--------------------------------------------------111.5后置处理--------------------------------------------------161.6报告生成--------------------------------------------------21第二章纯充型流动计算2.1打开一个工程----------------------------------------------232.2前置处理--------------------------------------------------242.3计算分析--------------------------------------------------272.4后置处理--------------------------------------------------312.5报告生成--------------------------------------------------34第三章流动与传热耦合计算3.1打开一个工程----------------------------------------------353.2计算分析--------------------------------------------------353.3后置处理--------------------------------------------------393.4报告生成--------------------------------------------------41第四章基于耦合的凝固计算4.1打开一个工程----------------------------------------------434.2计算分析--------------------------------------------------434.3后置处理--------------------------------------------------474.4报告生成--------------------------------------------------52第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页第一章纯凝固传热计算本章以托架铸件为例，对铸钢件进行了纯凝固模拟分析，分析所需STL文件位于附带光盘\华铸CAE8.0培训手册\铸钢。本章目标：熟悉华铸CAE铸钢重力完全版的模拟分析流程规划一个铸钢件纯凝固计算BMP存盘缩孔形成动画的制作播放铸件色温动画的制作播放华铸CAE铸造工艺分析系统软件铸钢重力完全版的主界面，如下图1－1所示。图1－11.1新建一个工程1．启动华铸CAE8.0主控平台，如图1－1所示。2．单击工具栏上【新建工程】，弹出新工程对话框。3．在在新工程新工程对话框内依次输入：对话框内依次输入：单位、操作人、铸件名、工艺号单位、操作人、铸件名、工艺号和和材质材质；单击；单击硬盘选硬盘选择择后面的下拉列表后面的下拉列表：选择：：选择：““DD””，如图，如图11－－22所示。所示。注意：注意：华铸华铸CAE8.0CAE8.0把一个铸件的一个工艺的模拟分析任务定义为一个工程，不同...
