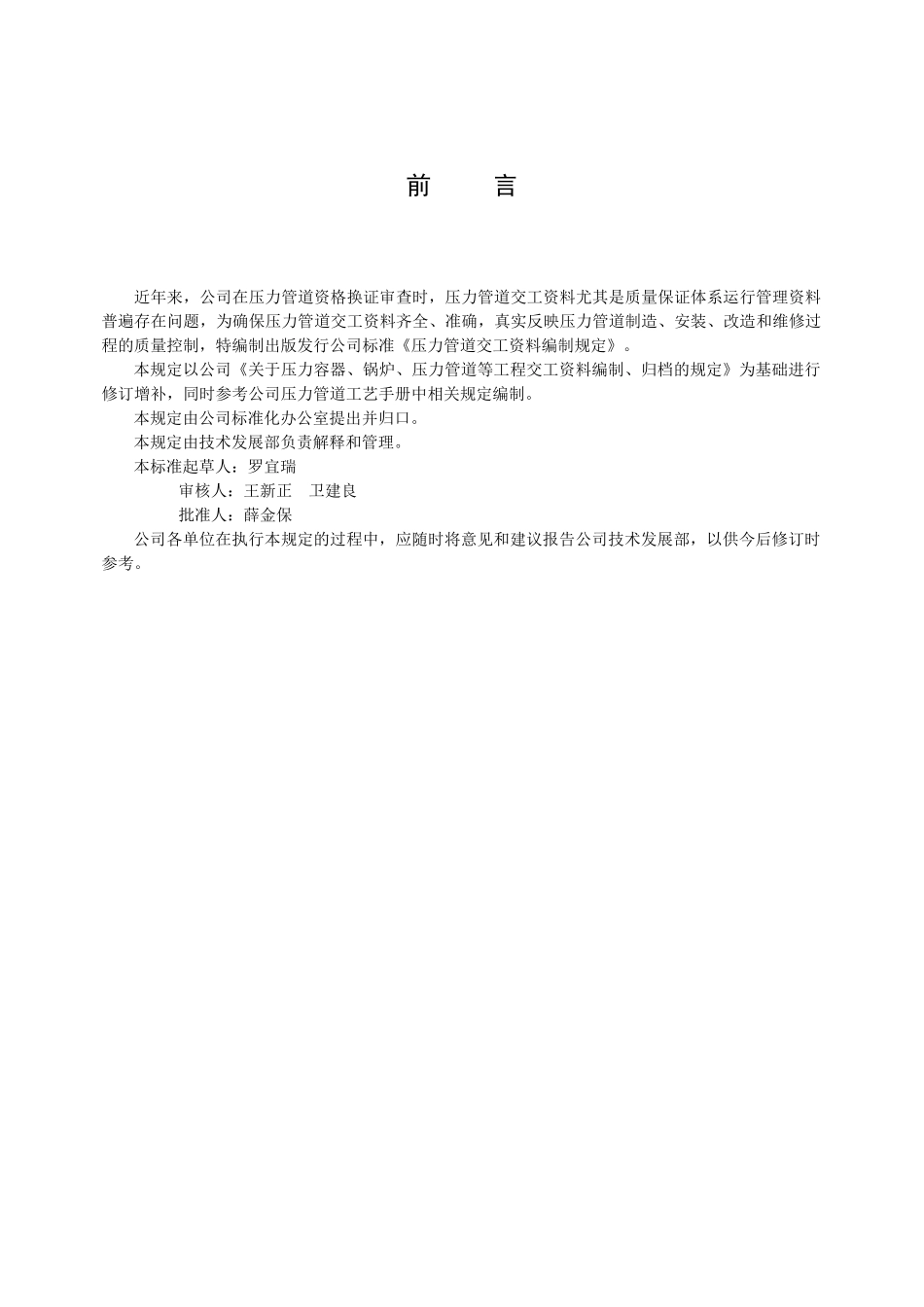

QB中国石油天然气第一建设公司企业标准Q/CNPC—YGS302.10—2009压力管道交工资料编制规定(2009年A版)中国石油天然气第一建设公司发布2009年5月20日发布2009年6月10日实施前言近年来，公司在压力管道资格换证审查时，压力管道交工资料尤其是质量保证体系运行管理资料普遍存在问题，为确保压力管道交工资料齐全、准确，真实反映压力管道制造、安装、改造和维修过程的质量控制，特编制出版发行公司标准《压力管道交工资料编制规定》。本规定以公司《关于压力容器、锅炉、压力管道等工程交工资料编制、归档的规定》为基础进行修订增补，同时参考公司压力管道工艺手册中相关规定编制。本规定由公司标准化办公室提出并归口。本规定由技术发展部负责解释和管理。本标准起草人：罗宜瑞审核人：王新正卫建良批准人：薛金保公司各单位在执行本规定的过程中，应随时将意见和建议报告公司技术发展部，以供今后修订时参考。目录1总则…………………………………………………………………………………………………………12术语…………………………………………………………………………………………………………12.1压力管道……………………………………………………………………………………………………12.2压力管道分类………………………………………………………………………………………………13引用标准……………………………………………………………………………………………………24压力管道交工资料收集整理和质量保证资料归档………………………………………………………25压力管道质量保证资料样表………………………………………………………………………………25.1通用部分……………………………………………………………………………………………………25.2压力管道安装施工技术表格（炼油化工装置部分）……………………………………………………165.3压力管道安装施工技术表格（长输管道部分）…………………………………………………………16中国石油天然气第一建设公司企业标准压力管道交工资料编制规定Q/CNPC—YGS302.10—20091总则1.1本规定适用于公司施工的压力管道质量保证资料和交工资料的编制、整理。1.2压力管道交工资料的收集整理应与工程建设同步进行。1.3压力管道交工资料的编制整理除执行本规定外，还应符合国家、行业有关法律法规以及公司相关标准和文件的规定。2术语2.1压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。2.2压力管道分类2.2.1长输管道为GA类，级别划分为：2.2.1.1符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离(输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离)≥200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。2.2.1.2符合以下条件之一的长输管道脚GA2级。(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；(2)GAl(2)范围以外的管道；(3)GAl(3)范围以外的管道。2.2.2公用瞥道为GB类，级别划分如下：GBl：燃气管道；GB2：热力管道。2.2.3工业管道为GC类，级别划分如下：2.2.3.1符合下列条件之一的工业管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10.0MPa的管道。2.2.3.2符合以下条件之一的工业管道为GC2级：(1)输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气...
