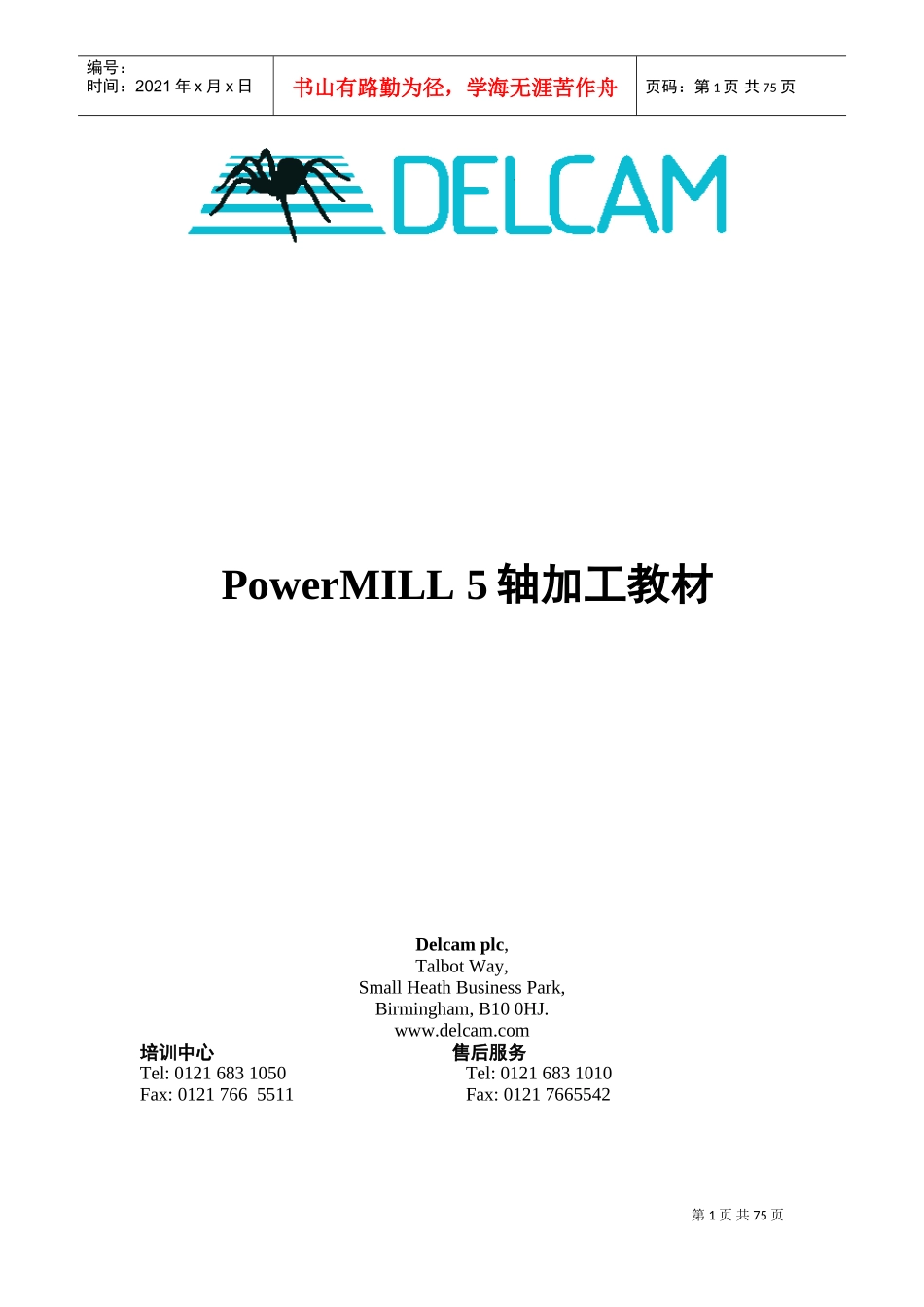

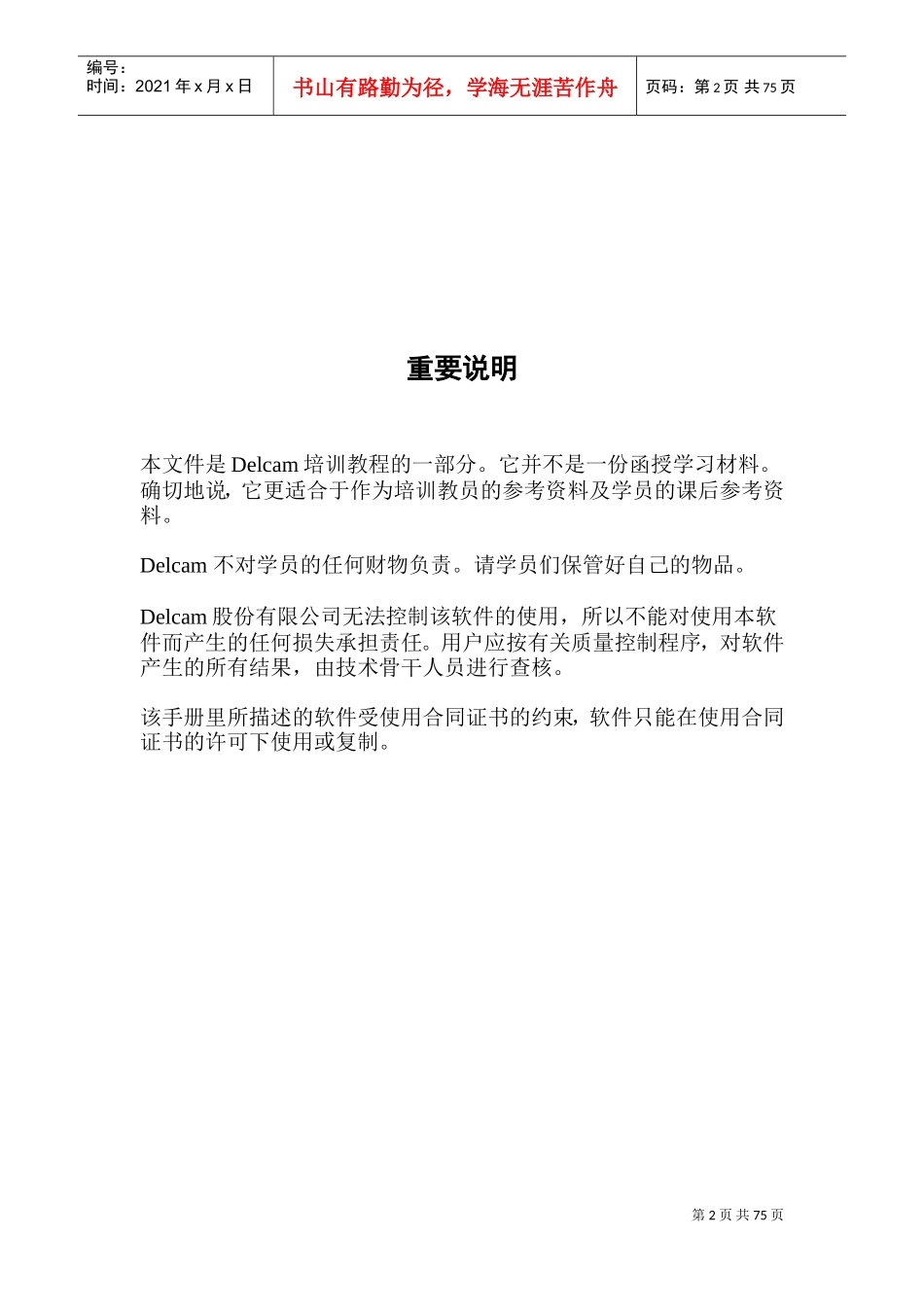

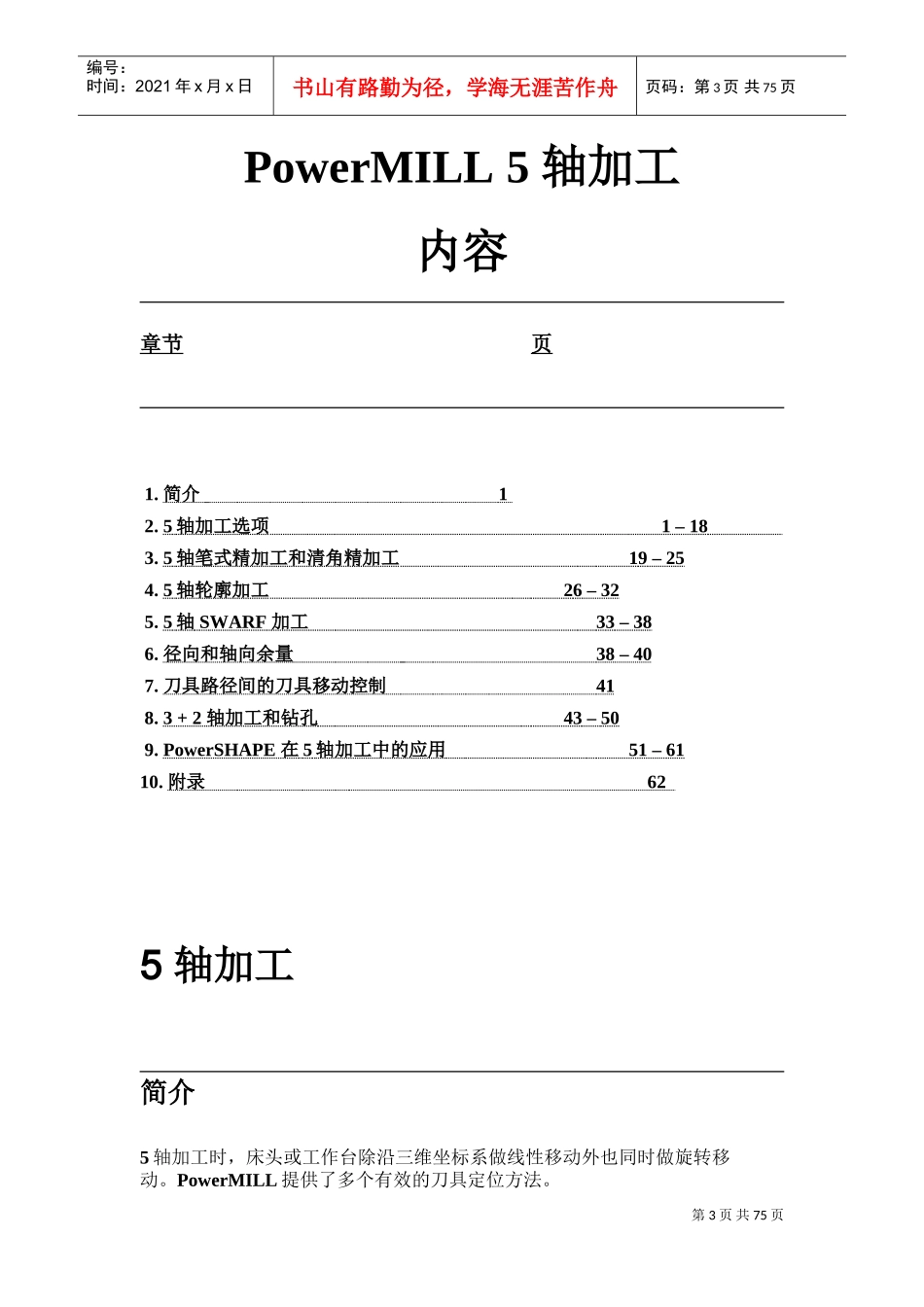

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页PowerMILL5轴加工教材Delcamplc,TalbotWay,SmallHeathBusinessPark,Birmingham,B100HJ.www.delcam.com培训中心售后服务Tel:01216831050Tel:01216831010Fax:01217665511Fax:01217665542第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页重要说明本文件是Delcam培训教程的一部分。它并不是一份函授学习材料。确切地说，它更适合于作为培训教员的参考资料及学员的课后参考资料。Delcam不对学员的任何财物负责。请学员们保管好自己的物品。Delcam股份有限公司无法控制该软件的使用，所以不能对使用本软件而产生的任何损失承担责任。用户应按有关质量控制程序，对软件产生的所有结果，由技术骨干人员进行查核。该手册里所描述的软件受使用合同证书的约束，软件只能在使用合同证书的许可下使用或复制。第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页PowerMILL5轴加工内容章节页1.简介12.5轴加工选项1–183.5轴笔式精加工和清角精加工19–254.5轴轮廓加工26–325.5轴SWARF加工33–386.径向和轴向余量38–407.刀具路径间的刀具移动控制418.3+2轴加工和钻孔43–509.PowerSHAPE在5轴加工中的应用51–6110.附录625轴加工简介5轴加工时，床头或工作台除沿三维坐标系做线性移动外也同时做旋转移动。PowerMILL提供了多个有效的刀具定位方法。第4页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页5轴加工可通过一次装夹加工完毕使用3轴加工需多次装夹才能加工的零件。使用5轴控制器可重新定位刀具，以加工沿Z轴无法直接加工的陡峭表面或是底切区域。5轴加工时，必须确保选取了合适的切入切出和连接及三维限界，并仔细检查可能导致过切的区域，确保刀具路径无过切。所有产生的刀具路径在运用于加工前，请确保其已进行过计算机仿真模拟加工检查。5轴加工选项PowerMILL刀轴的缺省设置为供3轴加工使用的垂直选项。5轴加工的刀轴定位可通过点击主工具栏或是精加工表格刀轴域（下图左图所示）中的图标来进行。前倾/侧倾前倾角为刀具沿刀具路径方向的给定角度；侧倾角为和刀具路径方向垂直方向的给定角度。如果这两个角度的设置均为零，则刀具方向将为刀具路径的法向。刀第5页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页具路径的法向为刀具路径产生过程中将其投影到曲面数据上时的方向。对参考线精加工而言，此方向始终为垂直的；对投影精加工而言，其方向随局部投影方向的变化而变化。从目录five_axis/3plus2b_as_5axis装载模型3plus2b.dgk。按零件尺寸产生毛坯。定义一直径为15mm的球头刀(bn15)。输入安全Z高度185，开始Z高度180。在刀具开始点表格中，设置方式：固定；位置：绝对并输入坐标值：X-100Y0Z190。在精加工表格中选取平面投影选项，在刀轴选项中，将前倾和侧倾角均设置为0。这将迫使刀具方向和加工策略的投影方向一致。切入切出和连接的设置如下：Z高度:------掠过15下切5切入/切出:------垂直圆弧:角度90半径6连接:------短/长:刀轴掠过安全:刀轴安全Z高度。按照下图在精加工表格中输入其它值，严格按照下面的刀轴表格填写刀轴表格。最后点击应用按钮。第6页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共75页第7页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共75页为比较应用效果，我们将在相同的区域使用参考线精加工策略产生一不同的加工策略，在此，刀轴将和平行精加工策略的向下投影方向呈30度。将毛坯修改为：-X最小-70X最大-58Y最小-50Y最大50在精加工表格中选取平行选项，设置刀轴-侧倾角为30。严格按照下图在精加工表格和刀轴表格中输入相应的值，然后点击应用按钮。第8页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共75页沿Y轴方向查看刀具路径并依次动态模拟两个刀具路径，比较不同前倾/侧倾选项设置所产生的结...
