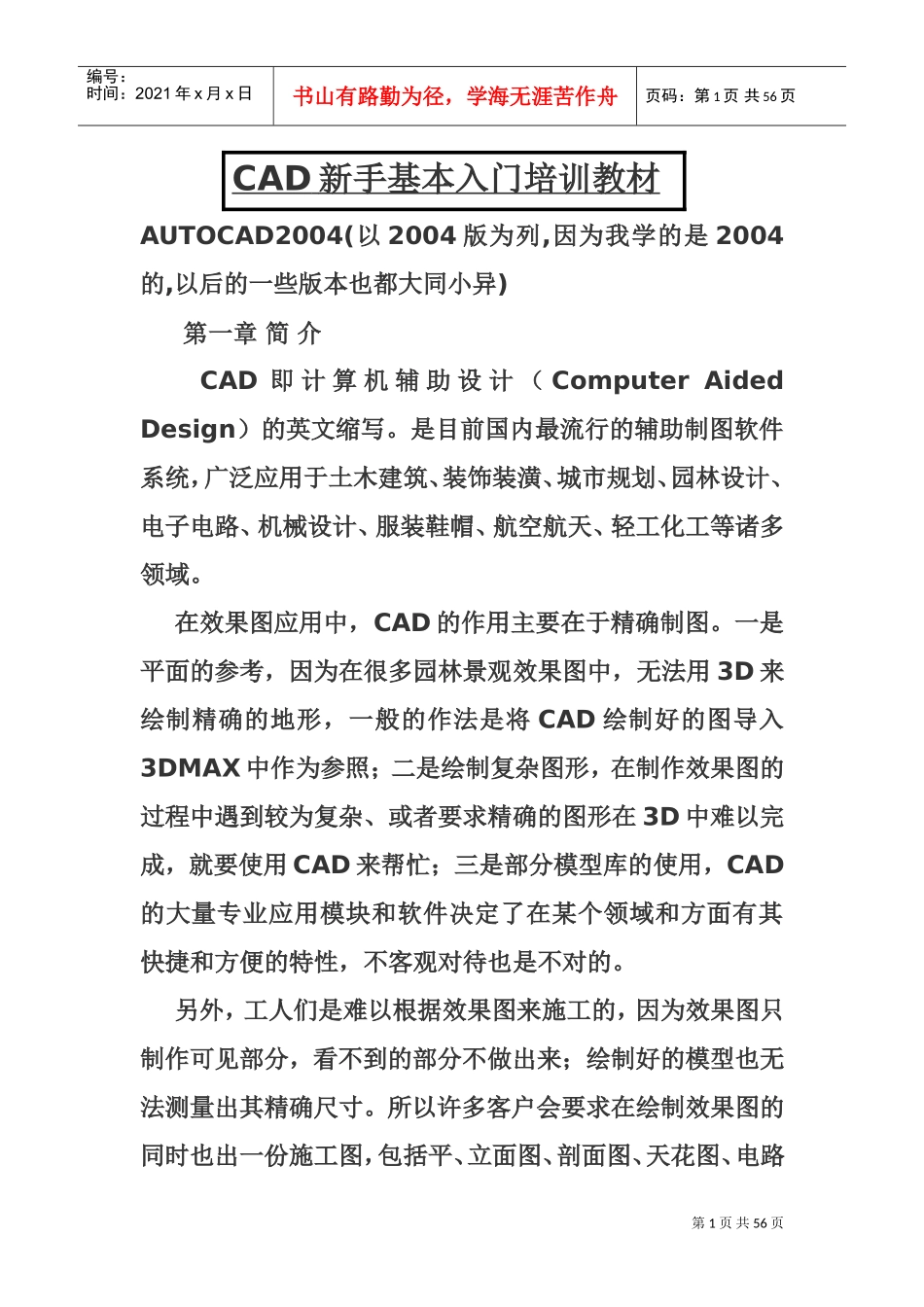

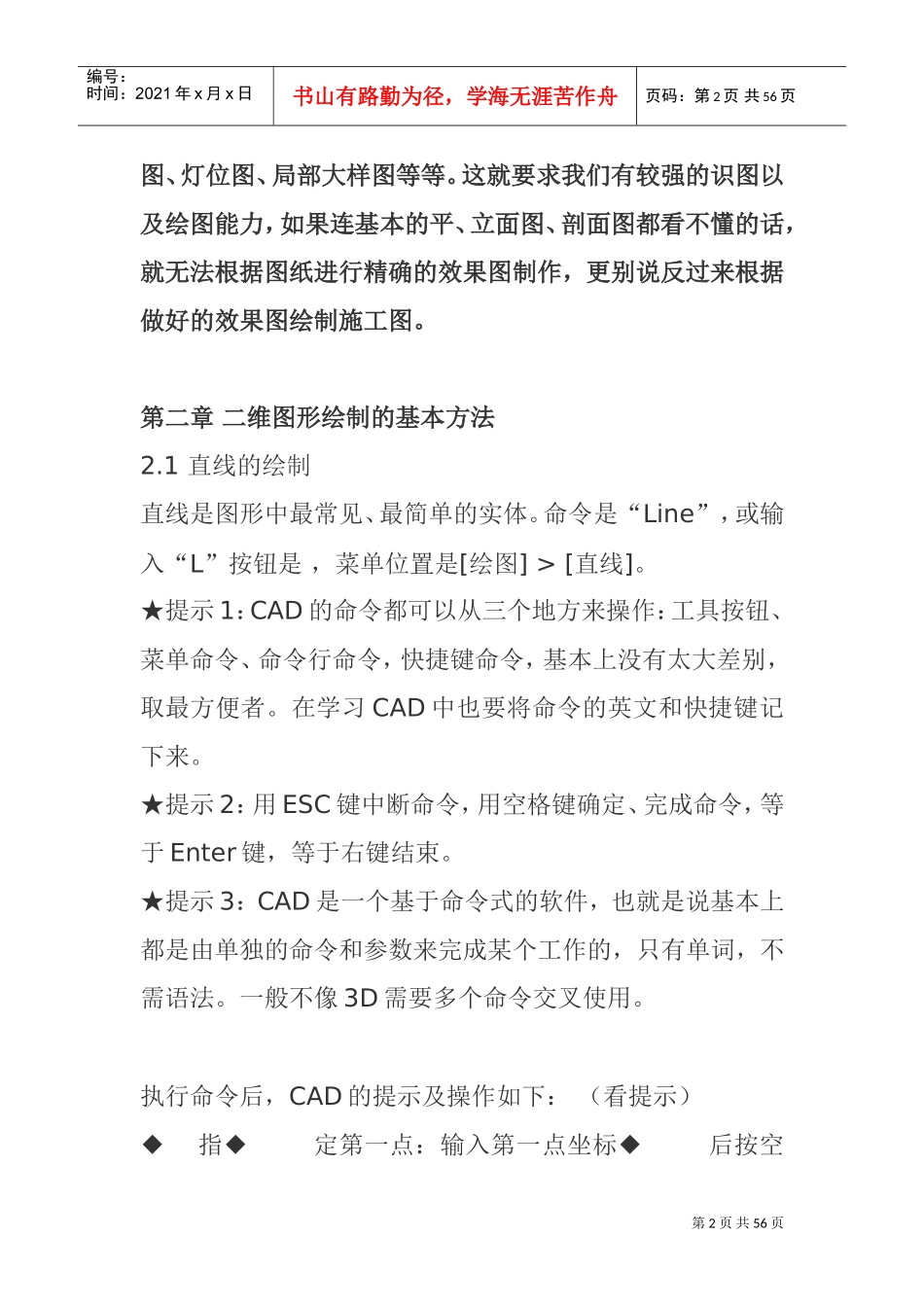

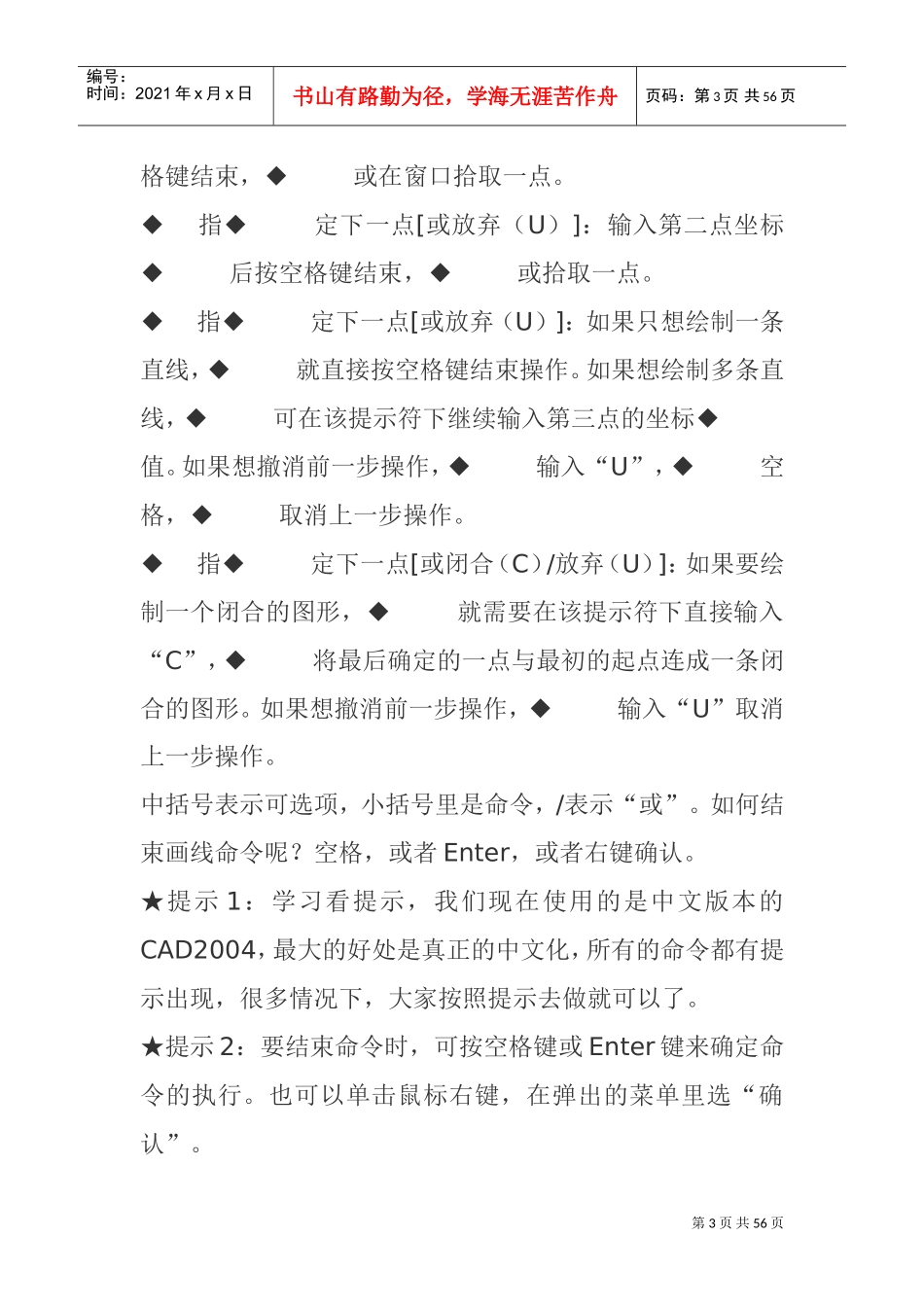

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页CAD新手基本入门培训教材AUTOCAD2004(以2004版为列,因为我学的是2004的,以后的一些版本也都大同小异)第一章简介CAD即计算机辅助设计（ComputerAidedDesign）的英文缩写。是目前国内最流行的辅助制图软件系统，广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。在效果图应用中，CAD的作用主要在于精确制图。一是平面的参考，因为在很多园林景观效果图中，无法用3D来绘制精确的地形，一般的作法是将CAD绘制好的图导入3DMAX中作为参照；二是绘制复杂图形，在制作效果图的过程中遇到较为复杂、或者要求精确的图形在3D中难以完成，就要使用CAD来帮忙；三是部分模型库的使用，CAD的大量专业应用模块和软件决定了在某个领域和方面有其快捷和方便的特性，不客观对待也是不对的。另外，工人们是难以根据效果图来施工的，因为效果图只制作可见部分，看不到的部分不做出来；绘制好的模型也无法测量出其精确尺寸。所以许多客户会要求在绘制效果图的同时也出一份施工图，包括平、立面图、剖面图、天花图、电路第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页图、灯位图、局部大样图等等。这就要求我们有较强的识图以及绘图能力，如果连基本的平、立面图、剖面图都看不懂的话，就无法根据图纸进行精确的效果图制作，更别说反过来根据做好的效果图绘制施工图。第二章二维图形绘制的基本方法2.1直线的绘制直线是图形中最常见、最简单的实体。命令是“Line”，或输入“L”按钮是，菜单位置是[绘图]>[直线]。★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。在学习CAD中也要将命令的英文和快捷键记下来。★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter键，等于右键结束。★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。一般不像3D需要多个命令交叉使用。执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页格键结束，◆或在窗口拾取一点。◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。如果想撤消前一步操作，◆输入“U”取消上一步操作。中括号表示可选项，小括号里是命令，/表示“或”。如何结束画线命令呢？空格，或者Enter，或者右键确认。★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。也可以单击鼠标右键，在弹出的菜单里选“确认”。第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。画精确的线，坐标系下面我们先讲解进行计算机绘图的一个重要概念——CAD的坐标系统。1.6坐标系统在使用CAD进行设计制图时，我们要告诉电脑把图形放到哪里，画多大。那么如何确定平面上某个点的位置，如何对图形进行表达和定位呢？这就必须涉及到坐标系和坐标的概念。它有三个垂直正交的坐标轴：X、Y、Z轴，其交点即为坐标原点。默认情况下，绘图窗口显示的是XOY平面，原点位于绘图窗口的左下角。也就是说，X轴位...
