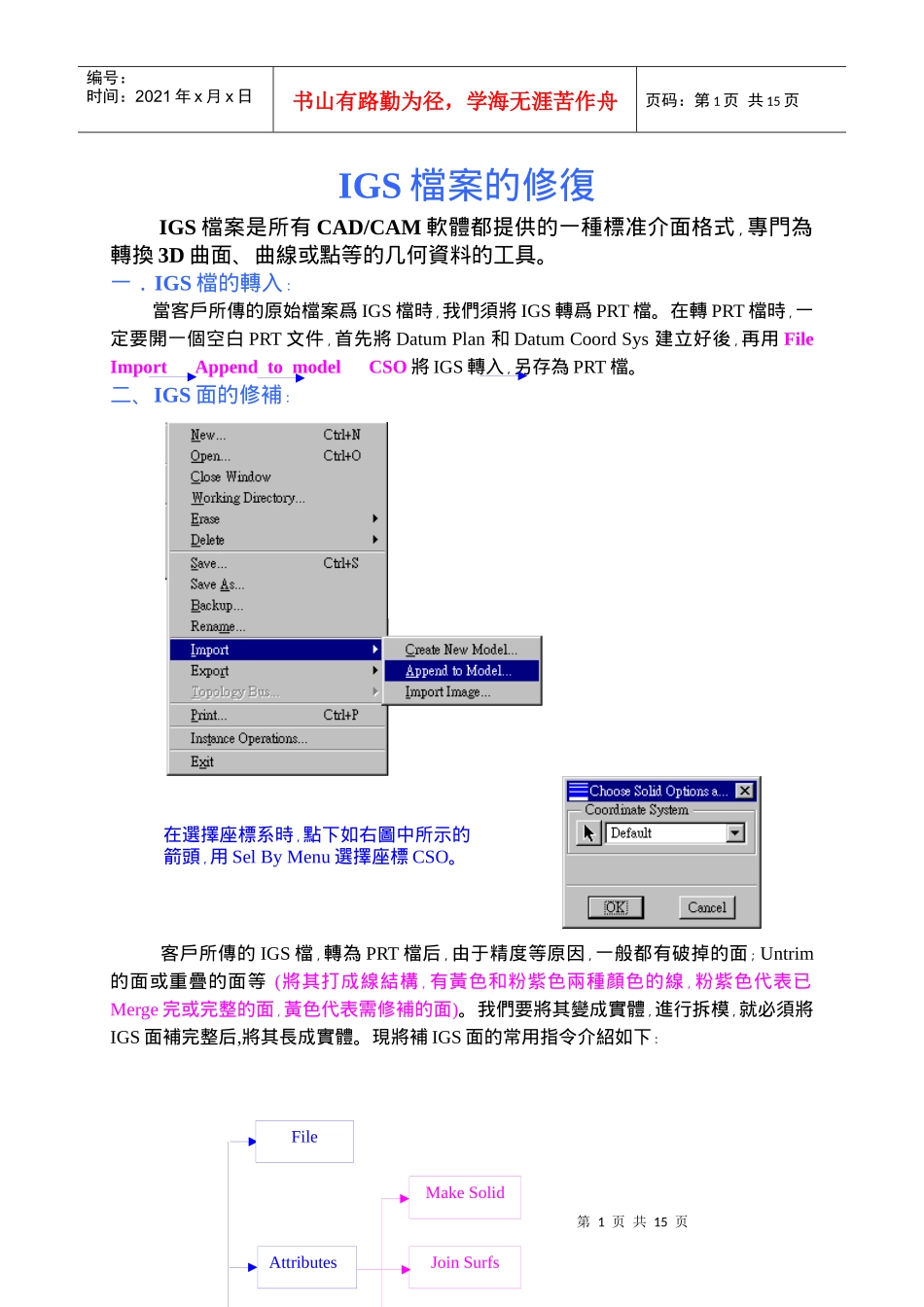

第1页共15页FileMakeSolidJoinSurfsAttributes编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页IGS檔案的修復IGS檔案是所有CAD/CAM軟體都提供的一種標准介面格式﹐專門為轉換3D曲面﹑曲線或點等的几何資料的工具。一．IGS檔的轉入﹕當客戶所傳的原始檔案爲IGS檔時﹐我們須將IGS轉爲PRT檔。在轉PRT檔時﹐一定要開一個空白PRT文件﹐首先將DatumPlan和DatumCoordSys建立好後﹐再用FileImportAppendtomodelCSO將IGS轉入﹐另存為PRT檔。二﹑IGS面的修補﹕客戶所傳的IGS檔﹐轉為PRT檔后﹐由于精度等原因﹐一般都有破掉的面﹔Untrim的面或重疊的面等(將其打成線結構﹐有黃色和粉紫色兩種顏色的線﹐粉紫色代表已Merge完或完整的面﹐黃色代表需修補的面)。我們要將其變成實體﹐進行拆模﹐就必須將IGS面補完整后,將其長成實體。現將補IGS面的常用指令介紹如下﹕在選擇座標系時﹐點下如右圖中所示的箭頭﹐用SelByMenu選擇座標CSO。第2页共15页第1页共15页SelContourNewContourEditBndriesSelectAll(Fromto)ProjectGgMakeIsolineConnectIntersectStraightenMoveVertexMergeEdgesSetTanCondDivideCombineSetDomainCreateModifyDeleteProjectGgMakeIsolineConnectIntersectCreate编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页第3页共15页第2页共15页DeleteContourCombineModifyDeleteStraightenMoveVertexMergeEdgesSetTanCondDivideSetDomain编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一﹑Attributes﹕可重新定義輸入特征的屬性。MackSolid﹕產生實體。將其打勾﹐可直接將修補完整的IGS檔生成實體特征。JoinSurfs﹕將共享一條邊界的曲面連接起來。一般情況下﹐此選項不能將所有間隙消除﹐仍需用FixBndries來消除剩余間隙。注意事項﹕用此項生成實體特征﹐必須用Redefine下各指令修補IGS檔﹐不能使用外部指令。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页JoinLayers﹕選擇其中一個選項來重新定義屬性。二﹑HealGeometry﹕復原几何。(一)Delete﹑﹕刪除輸入特征的圖元。FeatureRedefine(pick)HealGeometryDelete當刪除輸入特征的圖元時﹐可先指定要刪除的圖元類型。圖元類型如右圖﹐系統內定為全選。(二)ExcludeSurfs﹑﹕用ExcludeSurfs來移除Merge。FeatureRedefine(pick)HealGeometryExcludeSurfs所有被移除的曲面邊界均顯示為黃色。如下圖所示﹕將曲面移除后﹐用FeatureCreateSurfaceMerge將面連接在一起來。(三)FixBndries﹑﹕修復問題曲面的邊界。FeatureRedefine(pick)HealGeometryManualFixBndriesZipGaps﹕縫合曲面間的間隙。FixTangency﹕修復面與面的相切。只能修復小于10∘的二面角(兩個面之間的夾角)。系統不會自動選擇有間隙的邊界。FixQuiltBndry﹕修復面組邊界。將一個多段面組邊界轉換成一條邊。只有近似相切的線段才能合并成一條邊。EditBndry﹕編輯邊界。可以手動變更曲面的邊界。FixVertices﹕修復頂點。注意﹕MakeSolid和JoinSurfs是有一定關聯的﹐即﹕當選擇MakeSolid時﹐系統便會處動選擇JoinSurfs﹔相反﹐如果沒有選取JoinSurfs﹐系統也不會選取MakeSolid。由于用此種方法復原几何﹐會在ModelTree中增加步驟﹐且不能用MakeSolid生成實體﹐故一般不用此種方法復原几何﹐只在用FixBndries指令不能修復時使用。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页ZipGaps和FixTangency﹕FixQuiltBndry﹕系統對面組上所有黃色的邊界進行檢查﹐用橙色明示可能被修復的邊界(几乎相切和接近等值線的多個線段組成的邊界)﹐其頂點用紅色表示。如右圖﹕選擇不要系統修復的邊界。取消選取的的邊顯示為紅色。EditBndry﹕一般情況下﹐接受系統內定之最大間隙值(MaxGapDist)和最大二面角(MaxDihedral)﹐選擇AutoSelect使系統自動的修復消除間隙和修復相切﹐。當對自動修復結果不滿意時﹐可重新設定MaxGapDist和MaxDihedral再次使用AutoSelect修補。SelectAll(FromTo)第6页共15页第5页共15...
