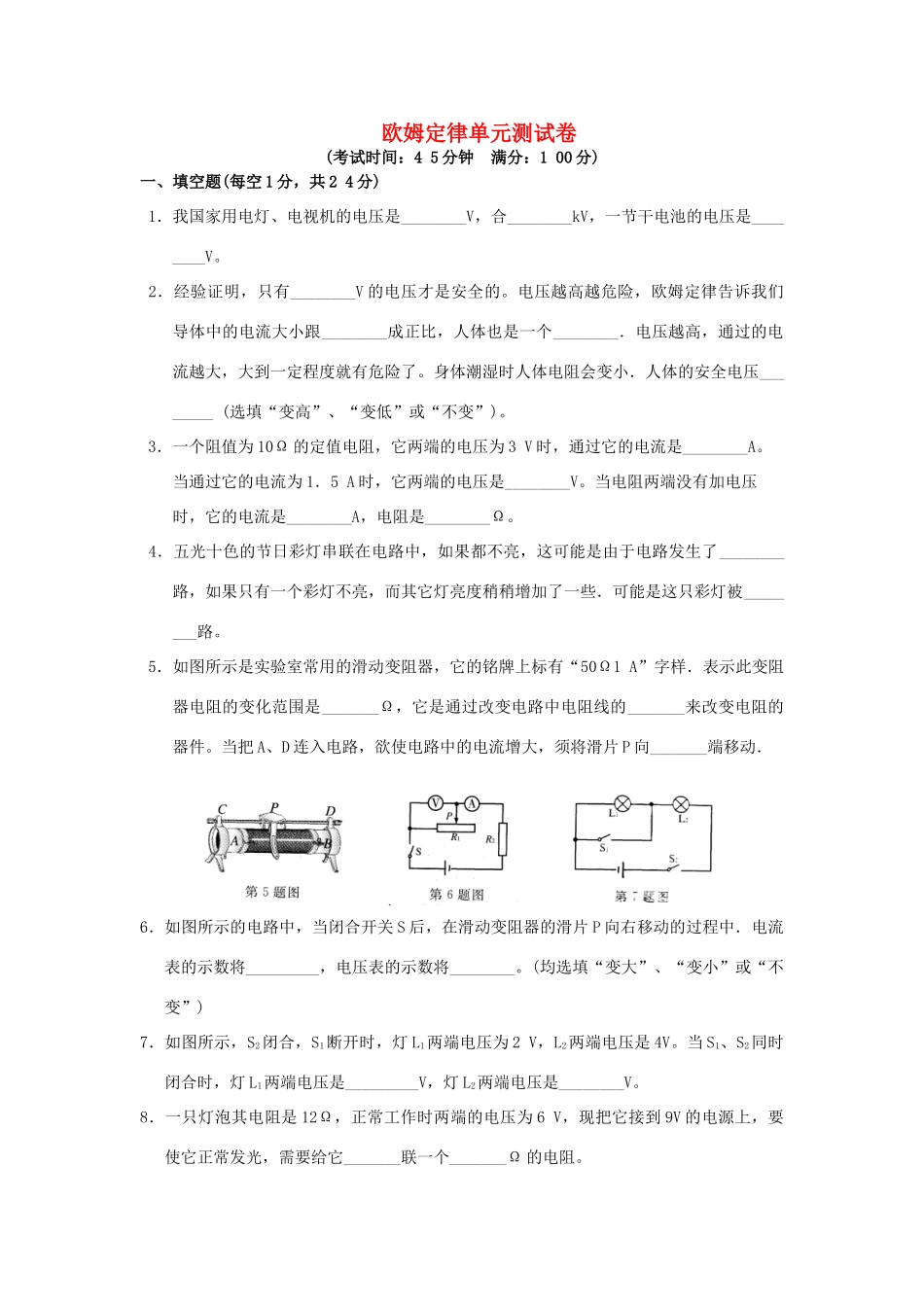

欧姆定律单元测试卷(考试时间：45分钟满分：100分)一、填空题(每空1分，共24分)1．我国家用电灯、电视机的电压是________V，合________kV，一节干电池的电压是________V。2．经验证明，只有________V的电压才是安全的。电压越高越危险，欧姆定律告诉我们导体中的电流大小跟________成正比，人体也是一个________．电压越高，通过的电流越大，大到一定程度就有危险了。身体潮湿时人体电阻会变小．人体的安全电压________(选填“变高”、“变低”或“不变”)。3．一个阻值为10Ω的定值电阻，它两端的电压为3V时，通过它的电流是________A。当通过它的电流为1．5A时，它两端的电压是________V。当电阻两端没有加电压时，它的电流是________A，电阻是________Ω。4．五光十色的节日彩灯串联在电路中，如果都不亮，这可能是由于电路发生了________路，如果只有一个彩灯不亮，而其它灯亮度稍稍增加了一些．可能是这只彩灯被________路。5．如图所示是实验室常用的滑动变阻器，它的铭牌上标有“50Ω1A”字样．表示此变阻器电阻的变化范围是_______Ω，它是通过改变电路中电阻线的_______来改变电阻的器件。当把A、D连入电路，欲使电路中的电流增大，须将滑片P向_______端移动．6．如图所示的电路中，当闭合开关S后，在滑动变阻器的滑片P向右移动的过程中．电流表的示数将_________，电压表的示数将________。(均选填“变大”、“变小”或“不变”)7．如图所示，S2闭合，S1断开时，灯L1两端电压为2V，L2两端电压是4V。当S1、S2同时闭合时，灯L1两端电压是_________V，灯L2两端电压是________V。8．一只灯泡其电阻是12Ω，正常工作时两端的电压为6V，现把它接到9V的电源上，要使它正常发光，需要给它_______联一个_______Ω的电阻。9．有两只定值电阻：R1=30Ω，R2=60Ω，额定电压均为6伏。把R1、R2并联后，干路中允许通过的最大电流为_______A；把R1、R2串联后，电路两端允许加的最大电压为_________V。二、选择题(每题3分，共33分)10．下列机组电阻并联后，等效电阻最小的一组是()A．30欧和15欧B．20欧和25欧C．10欧和35欧D．5欧和40欧11．如图所示，当开关闭合后，电压表示数为6V；当开关断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为()A．6V，4VB．4V，6VC．2V，4VD．4V，2V12．如图所示，电源电压不变，当滑动变阻器的滑片P向右滑动时，电流表和电压表的示数变化情况是()A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小13．如图所示，电源电压不变，闭合开关S后，灯L1、L1都发光。一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路14．小王在室温下用伏安法测某灯电阻，该灯正常工作一段时间后再测，发现该灯泡阻值增大10倍以上，可能造成这种差异的主要原因是()A．两次测量加在灯两端的电压不同B．两次测量通过灯的电流不同C．两次测量灯丝温度不同D．两次测量室内温度不同15．如图所示，电源电压不变，当开关S由断开到闭合时，电压表和电流表示数()A．不变、变大B．变大、不变C．变小、不变D．不变、不变16．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Ucd=0，其故障原因可能是()A．开关接触不良，断路了B．电流表断路了C．小灯泡灯丝断了D．小灯泡被短路了17．如图所示，电源电压不变，开关S由闭合到断开时，电压表示数()A．保持不变B．始终为零C．变小直至为零D．变大18．某同学将两节干电池串联起来，接在电阻R1的两端时，通过R1的电流时0.5A，他又将这个电池组接在另外一个电阻R2的两端，已知R2=2R1，通过R2的电流是()A．0.5AB．0.25AC．1AD．2A19．如图所示，电路中开关S闭合时电压表测量的是()A．电源电压B．L1两端的电压C．L2两端的电压D．L1两端的电压和电源电压之和20．根据欧姆定律公式I=U／R可以导出R=U／I，由公式得出的正确结论是()A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流成反比C．导体电阻的大小是由导体两端...
