九年级化学下册 9.2 导电塑料素材 （新版）粤教版VIP免费

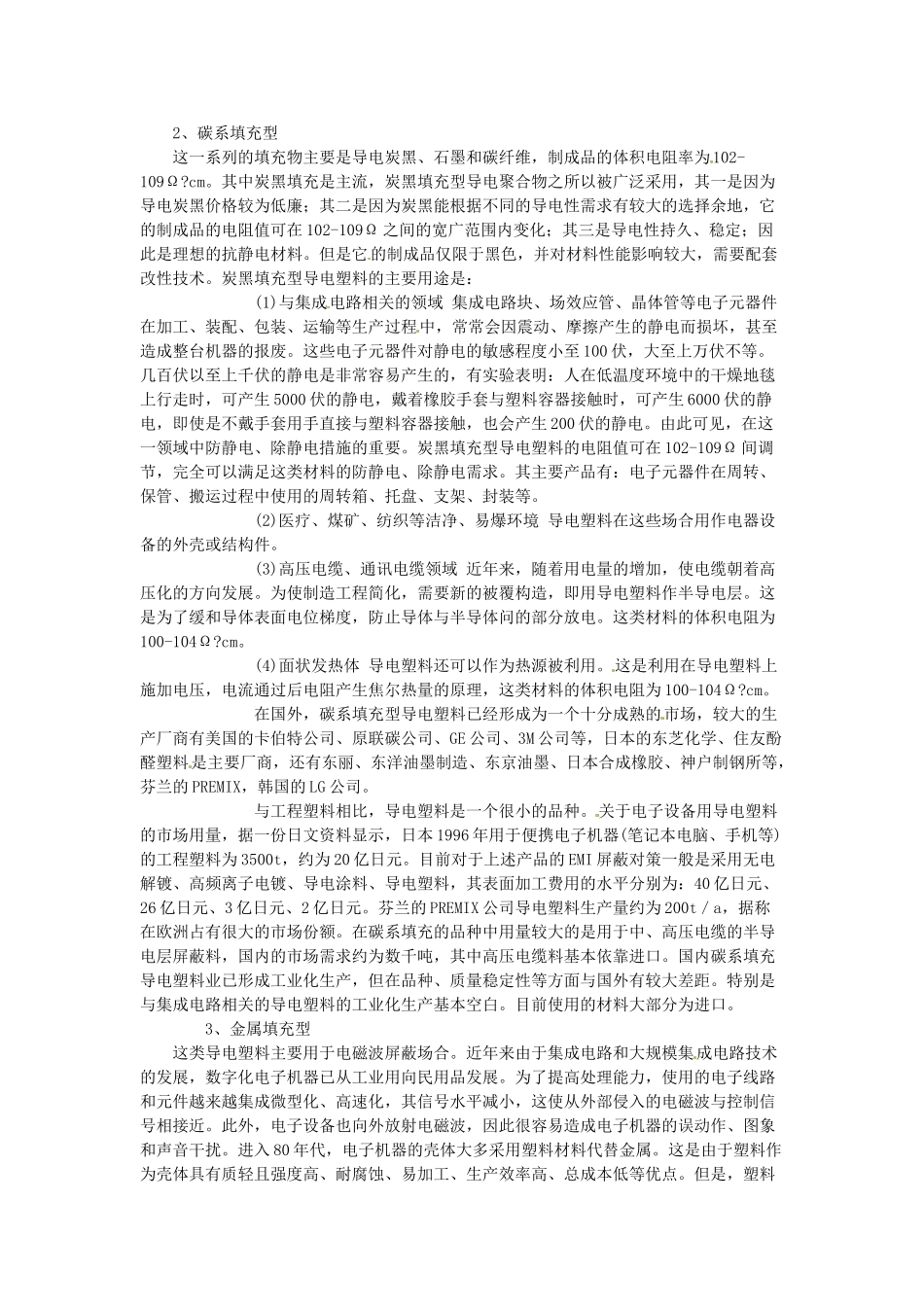

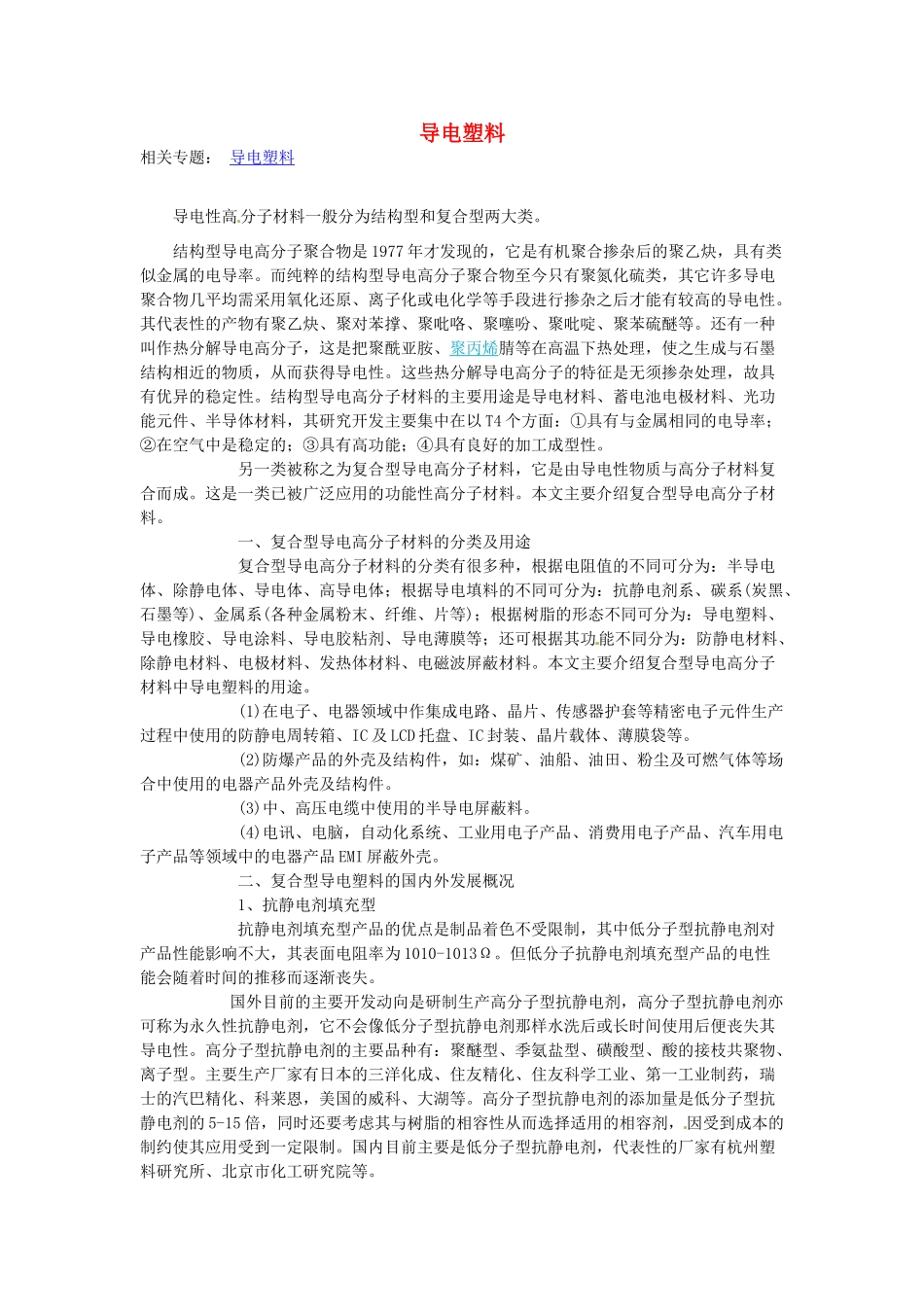

导电塑料相关专题：导电塑料导电性高分子材料一般分为结构型和复合型两大类。结构型导电高分子聚合物是1977年才发现的，它是有机聚合掺杂后的聚乙炔，具有类似金属的电导率。而纯粹的结构型导电高分子聚合物至今只有聚氮化硫类，其它许多导电聚合物几平均需采用氧化还原、离子化或电化学等手段进行掺杂之后才能有较高的导电性。其代表性的产物有聚乙炔、聚对苯撑、聚吡咯、聚噻吩、聚吡啶、聚苯硫醚等。还有一种叫作热分解导电高分子，这是把聚酰亚胺、聚丙烯腈等在高温下热处理，使之生成与石墨结构相近的物质，从而获得导电性。这些热分解导电高分子的特征是无须掺杂处理，故具有优异的稳定性。结构型导电高分子材料的主要用途是导电材料、蓄电池电极材料、光功能元件、半导体材料，其研究开发主要集中在以T4个方面：①具有与金属相同的电导率；②在空气中是稳定的；③具有高功能；④具有良好的加工成型性。另一类被称之为复合型导电高分子材料，它是由导电性物质与高分子材料复合而成。这是一类已被广泛应用的功能性高分子材料。本文主要介绍复合型导电高分子材料。一、复合型导电高分子材料的分类及用途复合型导电高分子材料的分类有很多种，根据电阻值的不同可分为：半导电体、除静电体、导电体、高导电体；根据导电填料的不同可分为：抗静电剂系、碳系(炭黑、石墨等)、金属系(各种金属粉末、纤维、片等)；根据树脂的形态不同可分为：导电塑料、导电橡胶、导电涂料、导电胶粘剂、导电薄膜等；还可根据其功能不同分为：防静电材料、除静电材料、电极材料、发热体材料、电磁波屏蔽材料。本文主要介绍复合型导电高分子材料中导电塑料的用途。(1)在电子、电器领域中作集成电路、晶片、传感器护套等精密电子元件生产过程中使用的防静电周转箱、IC及LCD托盘、IC封装、晶片载体、薄膜袋等。(2)防爆产品的外壳及结构件，如：煤矿、油船、油田、粉尘及可燃气体等场合中使用的电器产品外壳及结构件。(3)中、高压电缆中使用的半导电屏蔽料。(4)电讯、电脑，自动化系统、工业用电子产品、消费用电子产品、汽车用电子产品等领域中的电器产品EMI屏蔽外壳。二、复合型导电塑料的国内外发展概况1、抗静电剂填充型抗静电剂填充型产品的优点是制品着色不受限制，其中低分子型抗静电剂对产品性能影响不大，其表面电阻率为1010-1013Ω。但低分子抗静电剂填充型产品的电性能会随着时间的推移而逐渐丧失。国外目前的主要开发动向是研制生产高分子型抗静电剂，高分子型抗静电剂亦可称为永久性抗静电剂，它不会像低分子型抗静电剂那样水洗后或长时间使用后便丧失其导电性。高分子型抗静电剂的主要品种有：聚醚型、季氨盐型、磺酸型、酸的接枝共聚物、离子型。主要生产厂家有日本的三洋化成、住友精化、住友科学工业、第一工业制药，瑞士的汽巴精化、科莱恩，美国的威科、大湖等。高分子型抗静电剂的添加量是低分子型抗静电剂的5-15倍，同时还要考虑其与树脂的相容性从而选择适用的相容剂，因受到成本的制约使其应用受到一定限制。国内目前主要是低分子型抗静电剂，代表性的厂家有杭州塑料研究所、北京市化工研究院等。2、碳系填充型这一系列的填充物主要是导电炭黑、石墨和碳纤维，制成品的体积电阻率为102-109Ω?cm。其中炭黑填充是主流，炭黑填充型导电聚合物之所以被广泛采用，其一是因为导电炭黑价格较为低廉；其二是因为炭黑能根据不同的导电性需求有较大的选择余地，它的制成品的电阻值可在102-109Ω之间的宽广范围内变化；其三是导电性持久、稳定；因此是理想的抗静电材料。但是它的制成品仅限于黑色，并对材料性能影响较大，需要配套改性技术。炭黑填充型导电塑料的主要用途是：(1)与集成电路相关的领域集成电路块、场效应管、晶体管等电子元器件在加工、装配、包装、运输等生产过程中，常常会因震动、摩擦产生的静电而损坏，甚至造成整台机器的报废。这些电子元器件对静电的敏感程度小至100伏，大至上万伏不等。几百伏以至上千伏的静电是非常容易产生的，有实验表明：人在低温度环境中的干燥地毯上行走时，可产生5000伏的静电，戴着橡胶手套与塑料容器接触时，可产生6000伏的静电，即使是不戴...
