2024年钳工技师考试常见计算题VIP免费

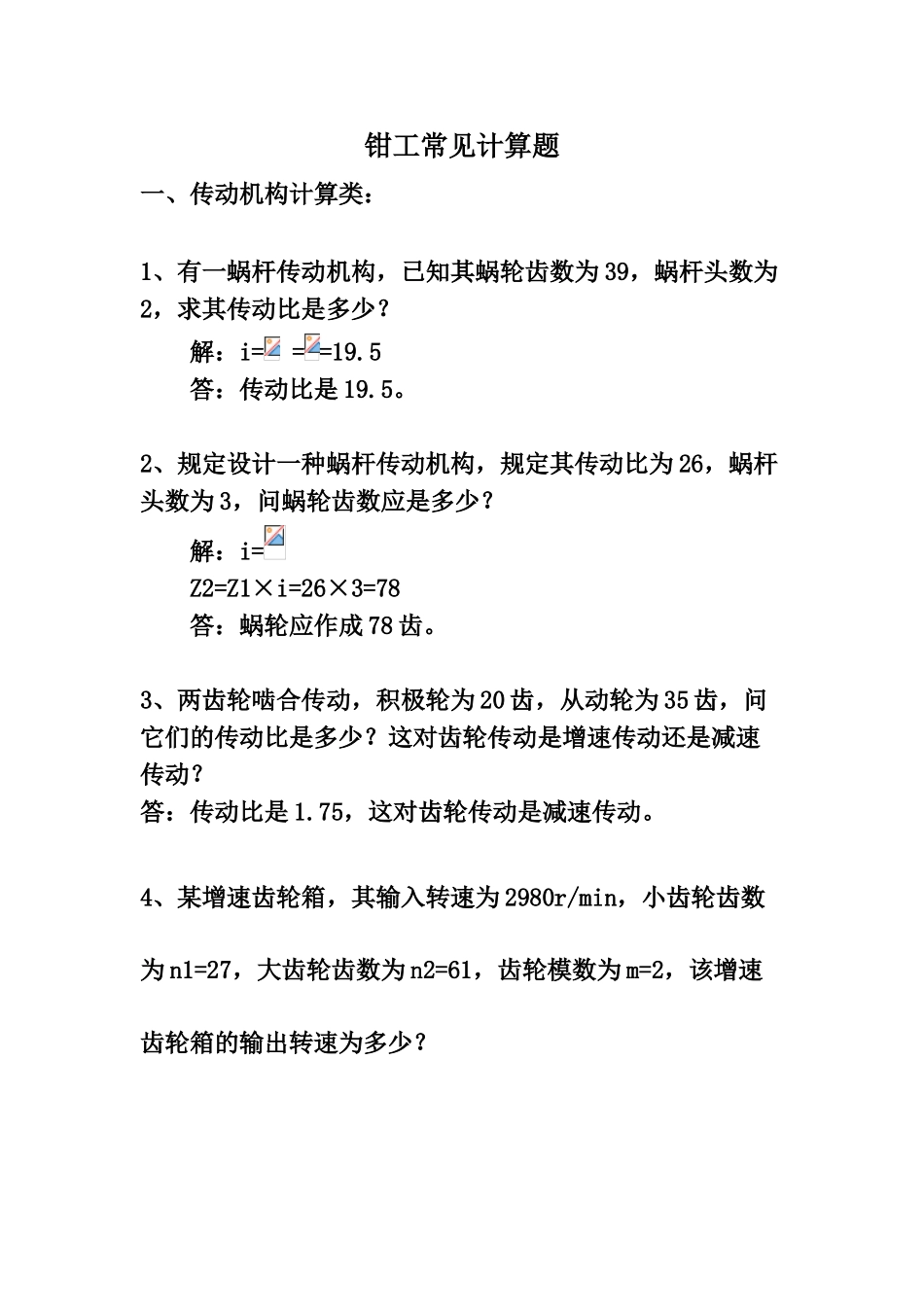

钳工技师考试常见计算题钳工常见计算题一、传动机构计算类：1、有一蜗杆传动机构，已知其蜗轮齿数为39，蜗杆头数为2，求其传动比是多少？解：i===19.5答：传动比是19.5。2、规定设计一种蜗杆传动机构，规定其传动比为26，蜗杆头数为3，问蜗轮齿数应是多少？解：i=Z2=Z1×i=26×3=78答：蜗轮应作成78齿。3、两齿轮啮合传动，积极轮为20齿，从动轮为35齿，问它们的传动比是多少？这对齿轮传动是增速传动还是减速传动？答：传动比是1.75，这对齿轮传动是减速传动。4、某增速齿轮箱，其输入转速为2980r/min，小齿轮齿数为n1=27，大齿轮齿数为n2=61，齿轮模数为m=2，该增速齿轮箱的输出转速为多少？答：零件最大极限尺寸是25.013mm，最小极限尺寸是24.992mm，公差是0.021mm。2、相配合的孔和轴,孔的尺寸为,轴的尺寸,求该配合最大的间隙和最小的间隙.解：Xmax=0.15-(-0.10)=0.25mmXmin=0.05-0=0.05mm答：最大间隙为0.25mm，最小间隙为0.05mm。3、孔和轴配合,分别计算孔的最小极限尺寸、轴的最大极限尺寸、孔的公差以及孔与轴配合的最大间隙、最小间隙。解：①孔的最小极限尺寸：45+0.02=45.02mm；②轴的最大极限尺寸：45+（-0.01）=44.99mm；③孔的公差：（45+0.05）-(45+0.02)=0.03mm；④最大间隙：（45+0.05）-（45-0.04）=0.09mm；⑤最小间隙：（45+0.02）-（45-0.01）=0.03mm；答：孔的最小极限尺寸为45.02mm，轴的最大极限尺寸为44.99mm，孔的公差为0.03mm，孔与轴配合的最大间隙为0.09mm，最小间隙为0.03mm.三、温差装配类1、已知一轴承温度型号为7320，现需热装，环境温度为30℃，轴径与内孔的实际过盈为0.05mm，热装的最小间隙0.02mm，轴承的线膨胀系数ɑ=12X10-6/℃，求轴承的加热温度。答：根据公式：2、采用热装法装配一联轴器，其内孔直径为φ100.02mm，轴头直径为100.18，钢的线膨胀系数是α=12×10-6℃，假如将联轴器从20℃加热到150℃，问其内孔直径胀大了多少毫米？此时能否实行装配操作？为何？解：膨胀量Δd=α(t2-t1)d=12×10-6×(150-20)×100=0.156mm答：内孔直径胀大了0.156毫米。此时不能进行装配操作，由于此时联轴器内孔直径为100.02，而轴的直径为100.18，过盈量为0.16mm，膨胀0.156mm，不仅没有装配间隙，还略带过盈，无法进行装配操作，需要提高联轴器的加热温度。3、有一种内孔直径为D=300的弹性柱销半联轴器需要装配在减速机慢速轴轴头上，实际测得过盈量δ为0.38mm。假如采用热装法进行装配，装配间隙S选0.25mm，环境温度th为20℃，，材料线膨胀系数α为12×10-6，请计算该联轴器热装时需要加热到多少度？解：加热温度t=（δ+S）/Dα+th=（0.38+0.25）/（300×12×10-6）+20=195℃答：该联轴器热装时需要加热到195度。四、斜度、锥度类1、用斜度为1：25的斜垫板调整设备标高和水平，测量得知设备一处的标高下0.6mm，则该处的斜垫板应再向内打入多少毫米？解:斜垫板向内打入距离=25×0.6=15毫米答：斜垫板应再向内打入15毫米2、有一圆锥销，其小端直径为φ16mm，大端直径为φ20mm，销子长度为100mm，问该圆锥销的锥度是多大？解：圆锥销的小端半径r=8圆锥销的大端半径R=10圆锥销长度L=100则锥度K=（R-r）/L=（10-8）/100=1/50答：该锥体的锥度是1/50（1∶50）五、尺寸链计算类1、把A、B、C三个零件装配为一种整体，已知h1=，h2=，h3=，求封闭环h0的基本尺寸和极限偏差。解：①封闭环基本尺寸h0=h1+h2+h3=20+50+25=95mm；②各构成环中间偏差：Δ1=（0+0.05）/2=0.025；Δ2=（0+0.08）/2=0.04；Δ3=（0+0.06）/2=0.03；③封闭环中间偏差：Δ0=Δ1+Δ2+Δ3=0.025+0.04+0.03=0.095；④各构成环公差：T1=0.05-0=0.05；T2=0.08-0=0.08；T3=0.06-0=0.06；⑤封闭环公差：T0=T1+T2+T3=0.05+0.08+0.06=0.19；⑥封闭环上偏差：ES0=Δ0+T0/2=0.095+0.19/2=0.19；封闭环下偏差：EI0=Δ0-T0/2=0.095-0.19/2=0；封闭环极限尺寸：h0=答：封闭环h0的基本尺寸味95mm，最小极限偏差为0，最大极限偏差为0.19。六、联轴器对中计算：1、如图（a）所示，电机前脚到联轴器中心垂直距离a=400mm,电机前后支脚间距b=600mm,联轴器直径d为400mm。找正时百分表固定在泵的联轴节上，所测得...
