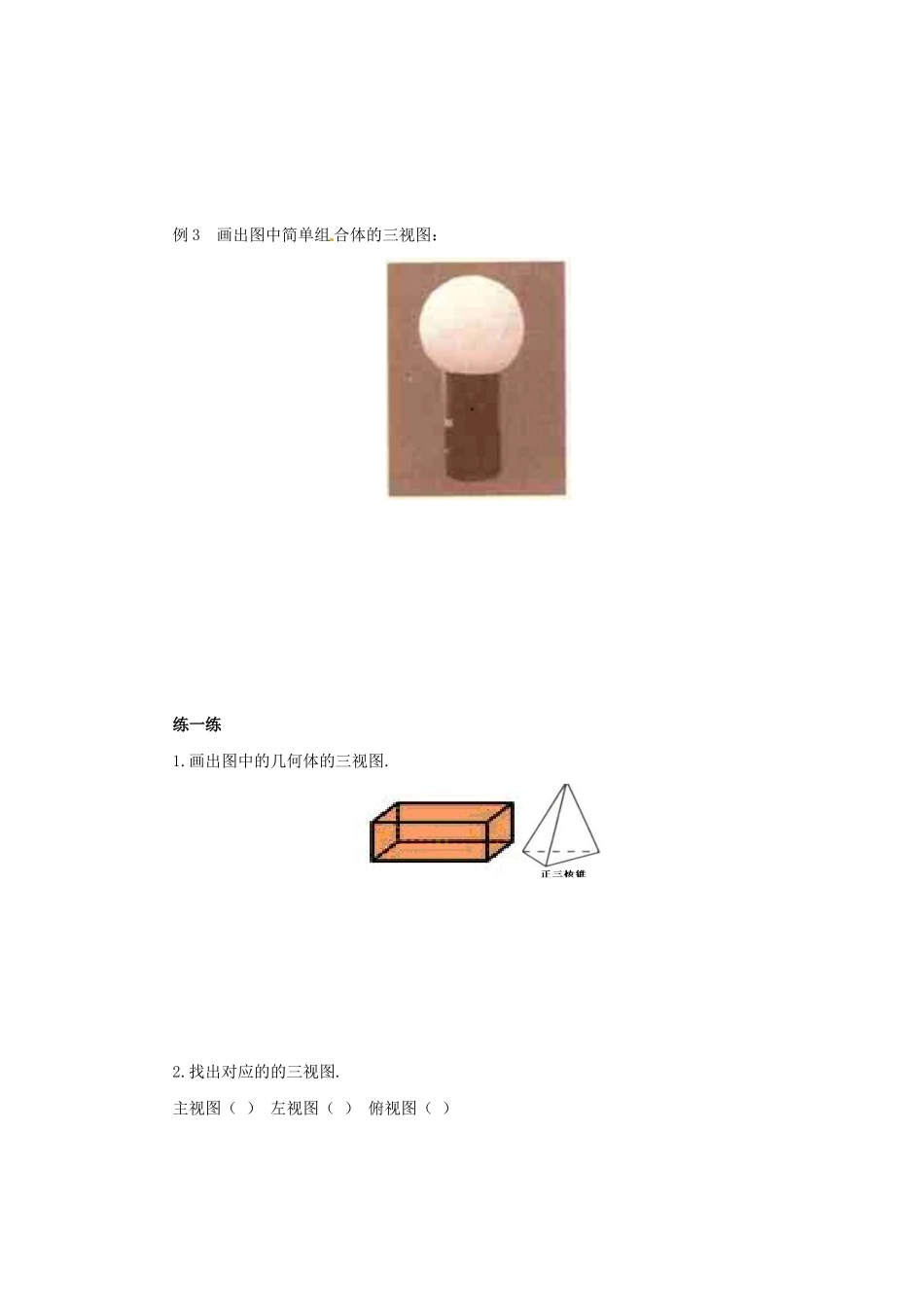

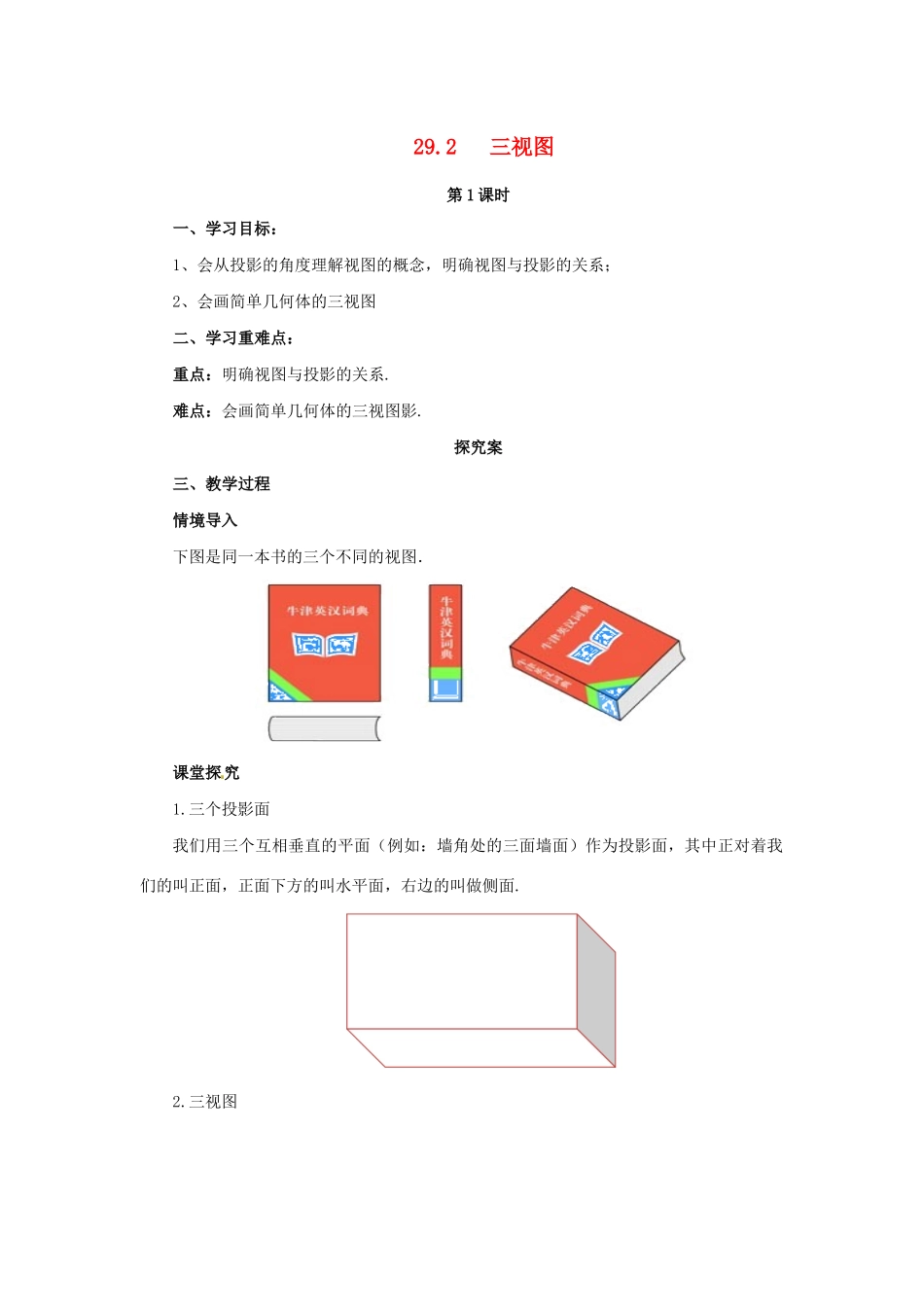

29.2三视图第1课时一、学习目标：1、会从投影的角度理解视图的概念，明确视图与投影的关系；2、会画简单几何体的三视图二、学习重难点：重点：明确视图与投影的关系.难点：会画简单几何体的三视图影.探究案三、教学过程情境导入下图是同一本书的三个不同的视图．课堂探究1.三个投影面我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面.2.三视图将三个投影面展开在一个平面内，得到这个物体的一张三视图.例题解析：【例1】画出图中基本几何体的三视图：例2画出如图所示的支架的三视图，其中支架的两个台阶的高度和宽度相等．例3画出图中简单组合体的三视图：练一练1.画出图中的几何体的三视图.2.找出对应的的三视图.主视图（）左视图（）俯视图（）随堂检测1、如图，一长方体木板上有两个洞，一个是正方形形状的，一个是圆形形状的，对于以下4种几何体，你觉得哪一种作为塞子既可以堵住圆形空洞又可以堵住方形空洞？（填序2、如图①是一个正三棱柱毛坯，将其截去一部分，得到一个工件如图②．对于这个工件．俯视图、主视图依次是3、如图摆放的几何体的俯视图是()4．下图中①表示的是组合在一起的模块，那么这个模块的俯视图的是()A．②B．③C．④D．⑤5、画出下列几何体的三视图.课堂小结我的收获_______________________________________________________________________________________________________________________________________参考答案课堂探究例题解析例1解：如图所示：例2解：下图是支架的三视图．例3解：三视图如下：练一练1.2.AAB随堂检测1、22、b、a3、B4、A5、
