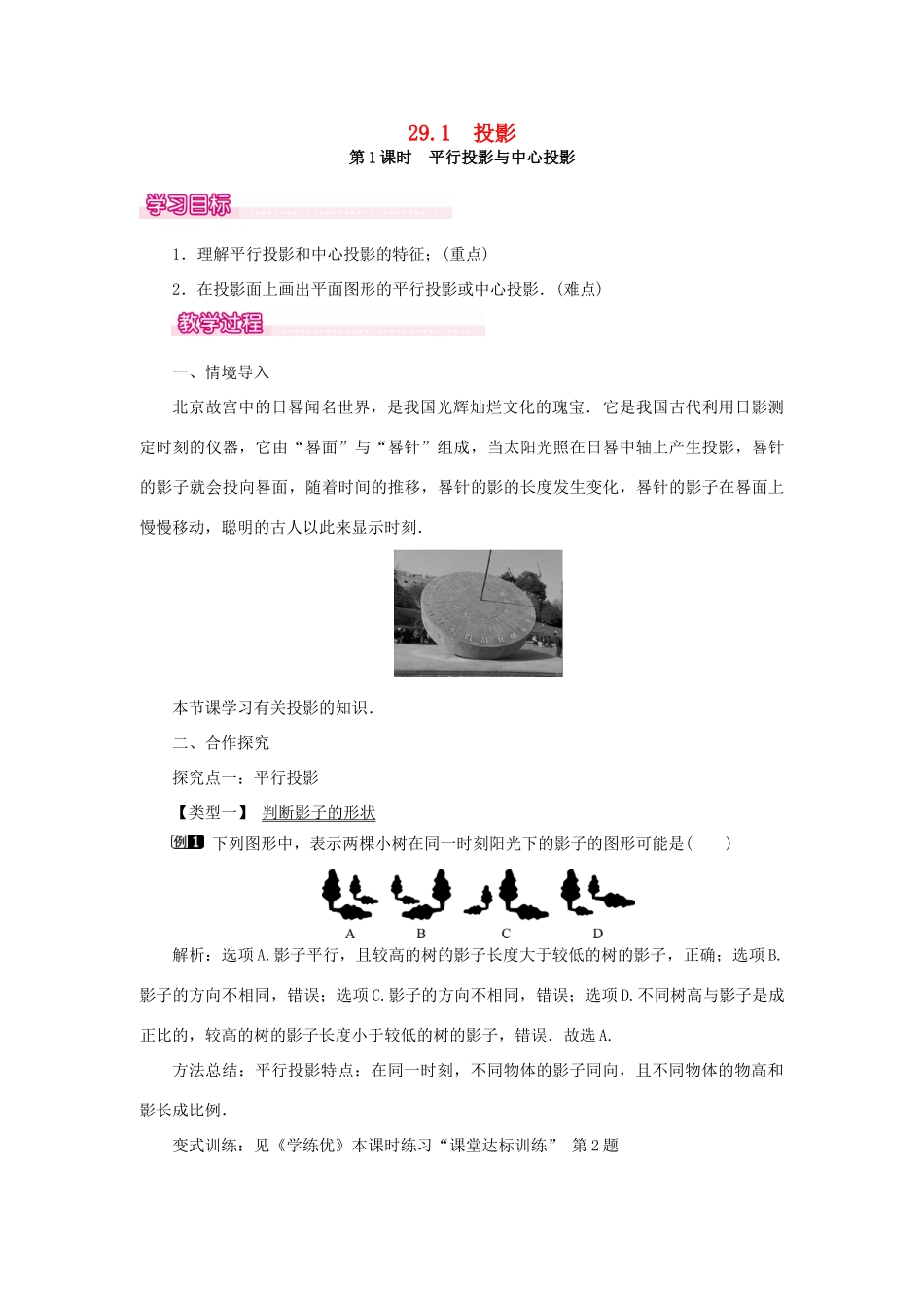

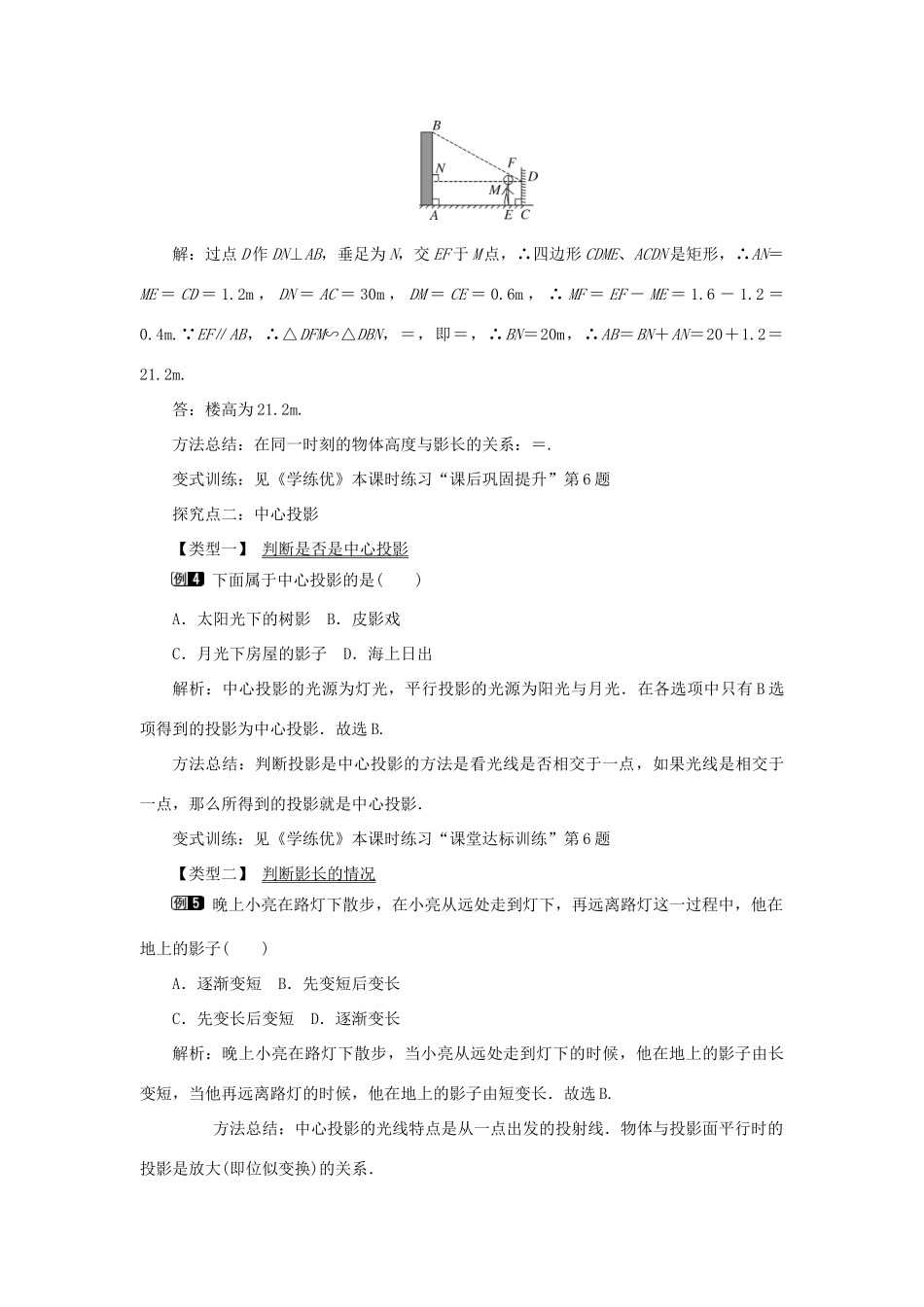

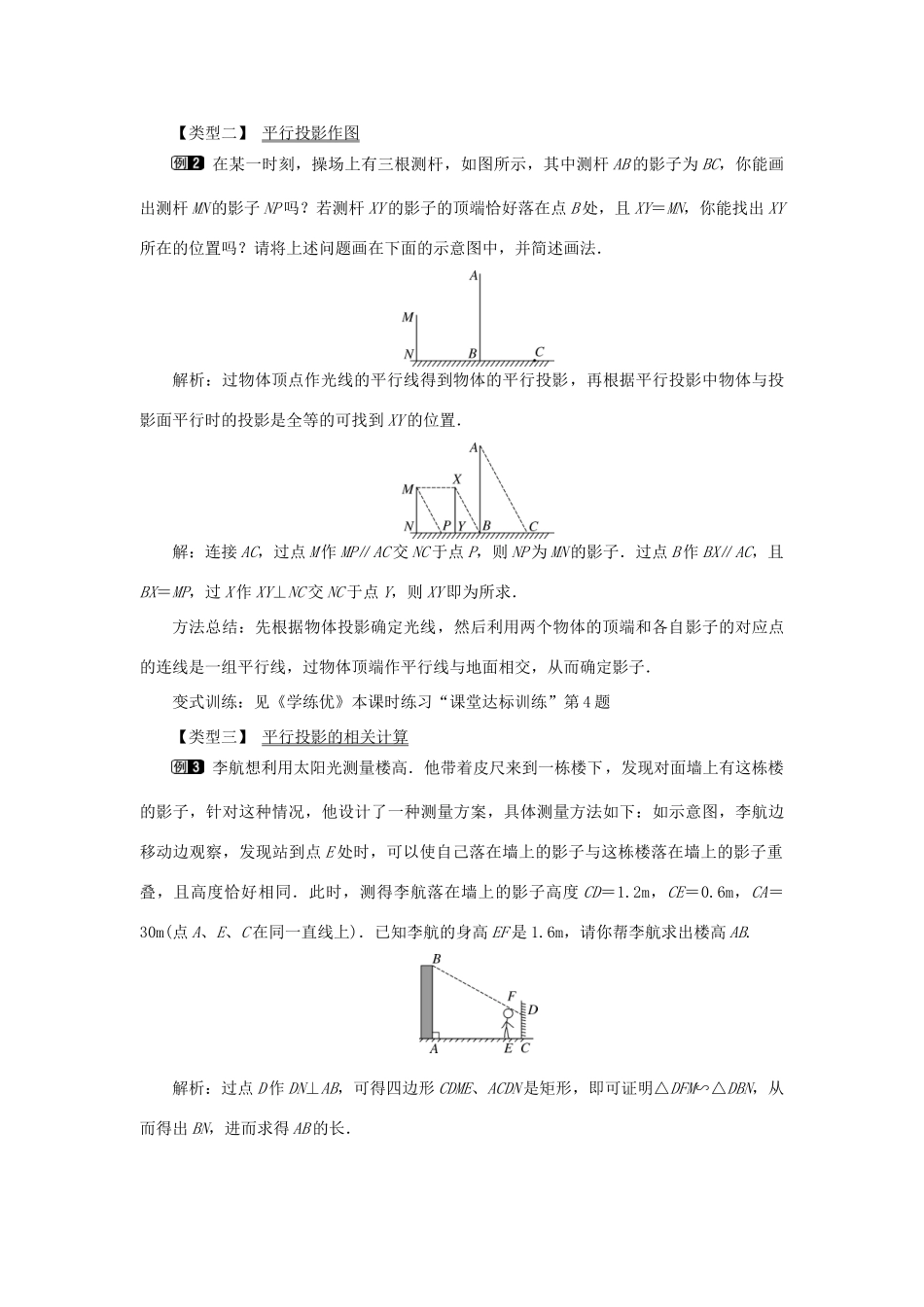

29.1投影第1课时平行投影与中心投影1．理解平行投影和中心投影的特征；(重点)2．在投影面上画出平面图形的平行投影或中心投影．(难点)一、情境导入北京故宫中的日晷闻名世界，是我国光辉灿烂文化的瑰宝．它是我国古代利用日影测定时刻的仪器，它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化，晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．本节课学习有关投影的知识．二、合作探究探究点一：平行投影【类型一】判断影子的形状下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()解析：选项A.影子平行，且较高的树的影子长度大于较低的树的影子，正确；选项B.影子的方向不相同，错误；选项C.影子的方向不相同，错误；选项D.不同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，错误．故选A.方法总结：平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型二】平行投影作图在某一时刻，操场上有三根测杆，如图所示，其中测杆AB的影子为BC，你能画出测杆MN的影子NP吗？若测杆XY的影子的顶端恰好落在点B处，且XY＝MN，你能找出XY所在的位置吗？请将上述问题画在下面的示意图中，并简述画法．解析：过物体顶点作光线的平行线得到物体的平行投影，再根据平行投影中物体与投影面平行时的投影是全等的可找到XY的位置．解：连接AC，过点M作MP∥AC交NC于点P，则NP为MN的影子．过点B作BX∥AC，且BX＝MP，过X作XY⊥NC交NC于点Y，则XY即为所求．方法总结：先根据物体投影确定光线，然后利用两个物体的顶端和各自影子的对应点的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定影子．变式训练：见《学练优》本课时练习“课堂达标训练”第4题【类型三】平行投影的相关计算李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量方法如下：如示意图，李航边移动边观察，发现站到点E处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度CD＝1.2m，CE＝0.6m，CA＝30m(点A、E、C在同一直线上)．已知李航的身高EF是1.6m，请你帮李航求出楼高AB.解析：过点D作DN⊥AB，可得四边形CDME、ACDN是矩形，即可证明△DFM∽△DBN，从而得出BN，进而求得AB的长．解：过点D作DN⊥AB，垂足为N，交EF于M点，∴四边形CDME、ACDN是矩形，∴AN＝ME＝CD＝1.2m，DN＝AC＝30m，DM＝CE＝0.6m，∴MF＝EF－ME＝1.6－1.2＝0.4m. EF∥AB，∴△DFM∽△DBN，＝，即＝，∴BN＝20m，∴AB＝BN＋AN＝20＋1.2＝21.2m.答：楼高为21.2m.方法总结：在同一时刻的物体高度与影长的关系：＝.变式训练：见《学练优》本课时练习“课后巩固提升”第6题探究点二：中心投影【类型一】判断是否是中心投影下面属于中心投影的是()A．太阳光下的树影B．皮影戏C．月光下房屋的影子D．海上日出解析：中心投影的光源为灯光，平行投影的光源为阳光与月光．在各选项中只有B选项得到的投影为中心投影．故选B.方法总结：判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型二】判断影长的情况晚上小亮在路灯下散步，在小亮从远处走到灯下，再远离路灯这一过程中，他在地上的影子()A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长解析：晚上小亮在路灯下散步，当小亮从远处走到灯下的时候，他在地上的影子由长变短，当他再远离路灯的时候，他在地上的影子由短变长．故选B.方法总结：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大(即位似变换)的关系．变式训练：见《学练优》本课时练习“课堂达标训练”第5题【类型三】中心投影作图如图是小明与爸爸(线段AB)、爷爷(线段CD)在同一路灯下的情景，粗线分别表示三人的影子．请根据要求，进行作图(不写...
