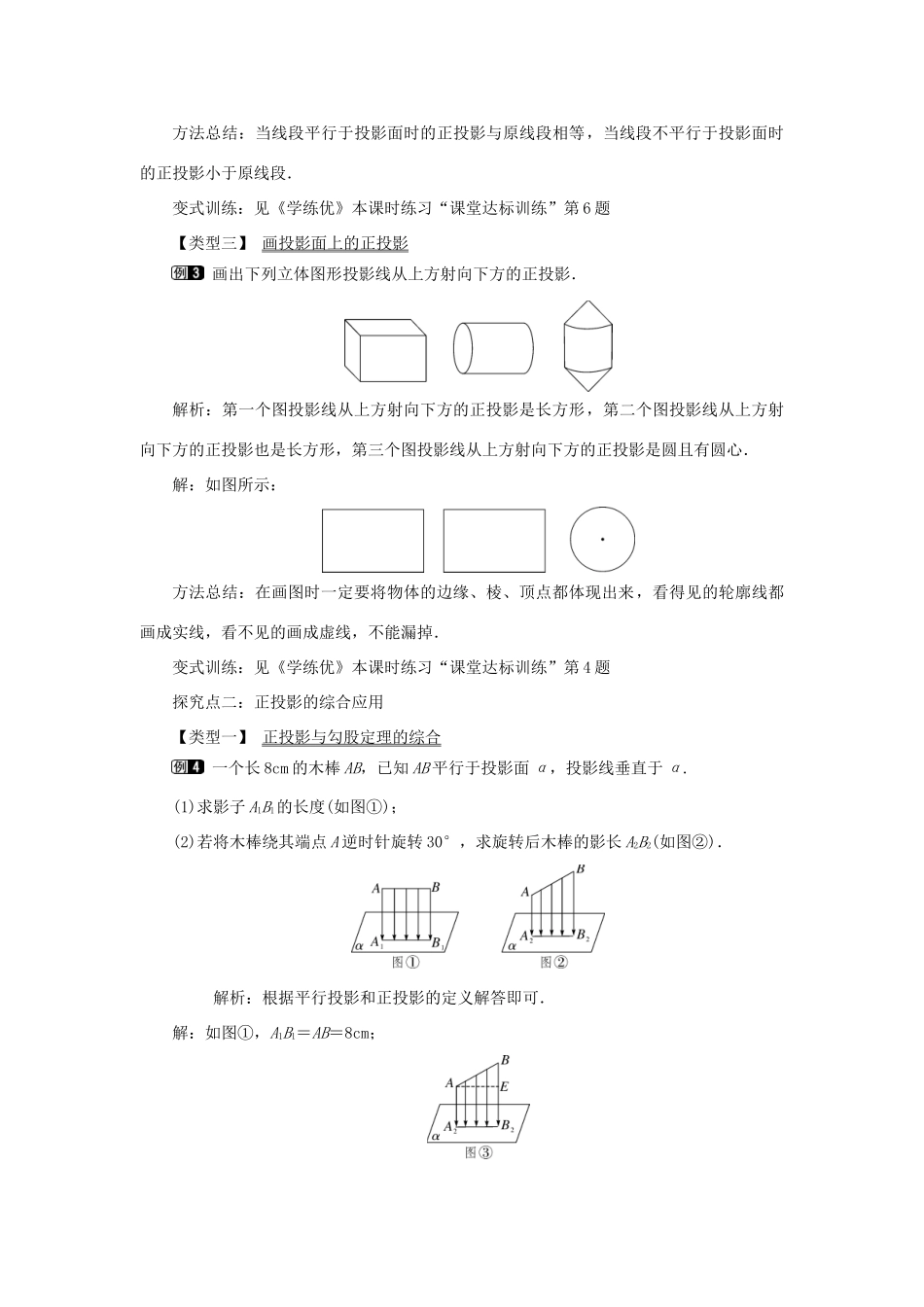

29.1投影第2课时正投影1．理解正投影的概念；(重点)2．归纳正投影的性质，正确画出简单平面图形的正投影．(难点)一、情境导入观察下图，这三个图分别表示同一块三角尺在阳光照射下形成的投影，其中图①与图②③的投影线有什么区别？图②③的投影线与投影面的位置关系有什么区别？二、合作探究探究点：正投影【类型一】确定正投影的形状如图所示，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()解析：依题意，光线是垂直照下的，故只有D符合．故选D.方法总结：当投影面垂直于入射光线时，球体的投影是圆形，否则为椭圆形．若投影面不是平面，则投影形状要复杂得多．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型二】物体与其正投影的关系木棒长为1.2m，则它的正投影的长一定()A．大于1.2mB．小于1.2mC．等于1.2mD．小于或等于1.2m解析：正投影的长度与木棒的摆放角度有关，但无论怎样摆都不会超过1.2m．故选D.方法总结：当线段平行于投影面时的正投影与原线段相等，当线段不平行于投影面时的正投影小于原线段．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型三】画投影面上的正投影画出下列立体图形投影线从上方射向下方的正投影．解析：第一个图投影线从上方射向下方的正投影是长方形，第二个图投影线从上方射向下方的正投影也是长方形，第三个图投影线从上方射向下方的正投影是圆且有圆心．解：如图所示：方法总结：在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．变式训练：见《学练优》本课时练习“课堂达标训练”第4题探究点二：正投影的综合应用【类型一】正投影与勾股定理的综合一个长8cm的木棒AB，已知AB平行于投影面α，投影线垂直于α.(1)求影子A1B1的长度(如图①)；(2)若将木棒绕其端点A逆时针旋转30°，求旋转后木棒的影长A2B2(如图②)．解析：根据平行投影和正投影的定义解答即可．解：如图①，A1B1＝AB＝8cm；如图③，作AE⊥BB2于E，则四边形AA2B2E是矩形，∴A2B2＝AE，△ABE是直角三角形．∵AB＝8cm，∠BAE＝30°，∴BE＝4cm，AE＝＝4cm，∴A2B2＝4cm.方法总结：当线段平行于投影面时的正投影与原线段相等，当线段不平行于投影面时的正投影小于原线段，可以用解直角三角形求得投影的长度．变式训练：见《学练优》本课时练习“课堂达标训练”第8题【类型二】正投影与相似三角形的综合在长、宽都为4m，高为3m的房间正中央的天花板上悬挂着一只白炽灯泡，为了集中光线，加上了灯罩(如图所示)．已知灯罩深AN＝8cm，灯泡离地面2m，为了使光线恰好照在相对的墙角D、E处，灯罩的直径BC应为多少？(结果保留两位小数，≈1.414)解析：根据题意画出图形，则AN＝0.08m，AM＝2m，由房间的地面为边长为4m的正方形可计算出DE的长，再根据△ABC∽△ADE利用相似三角形对应边成比例解答．解：如图，光线恰好照在墙角D、E处，AN＝0.08m，AM＝2m，由于房间的地面为边长为4m的正方形，则DE＝4m.∵BC∥DE，∴△ABC∽△ADE，∴＝，即＝，∴BC≈0.23(m)．答：灯罩的直径BC约为0.23m.方法总结：解决问题的关键是画出图形，根据图形相似的性质和判定解题．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1．正投影的概念及性质；2．正投影的综合应用．本节课的学案设计，力求具体、生动、直观．因此，学生多以操作、观察实物模型和图片等活动为主．比如通过观察铁丝、圆柱、圆锥等图形在不同位置时的正投影特征，归纳出物体正投影的一般规律，并能根据此规律画出简单平面图形的正投影．在介绍投影概念时，借助太阳光线进行投影实例的观察，这样不仅直观而且富有真实感，能激发学生学习兴趣.
