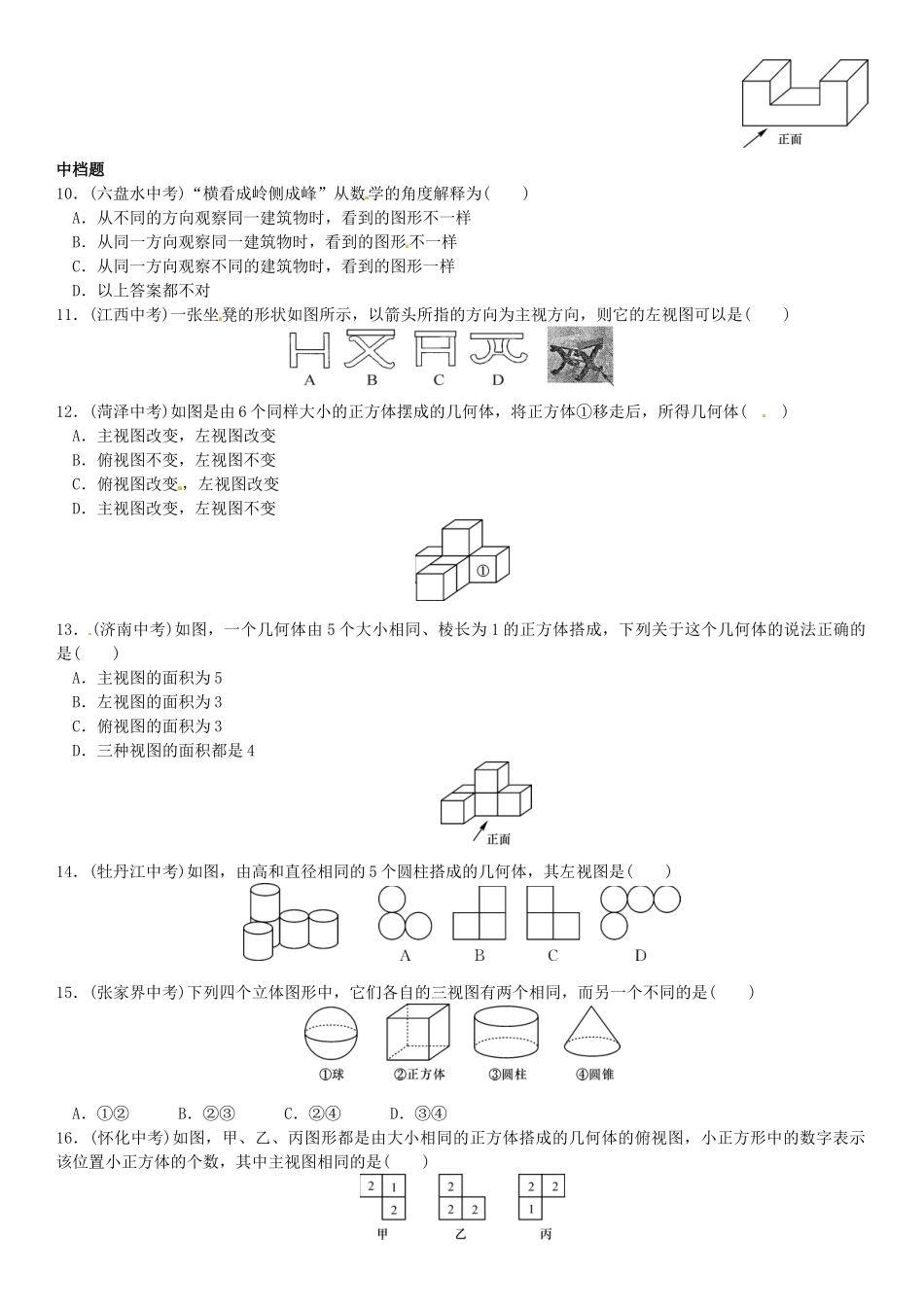

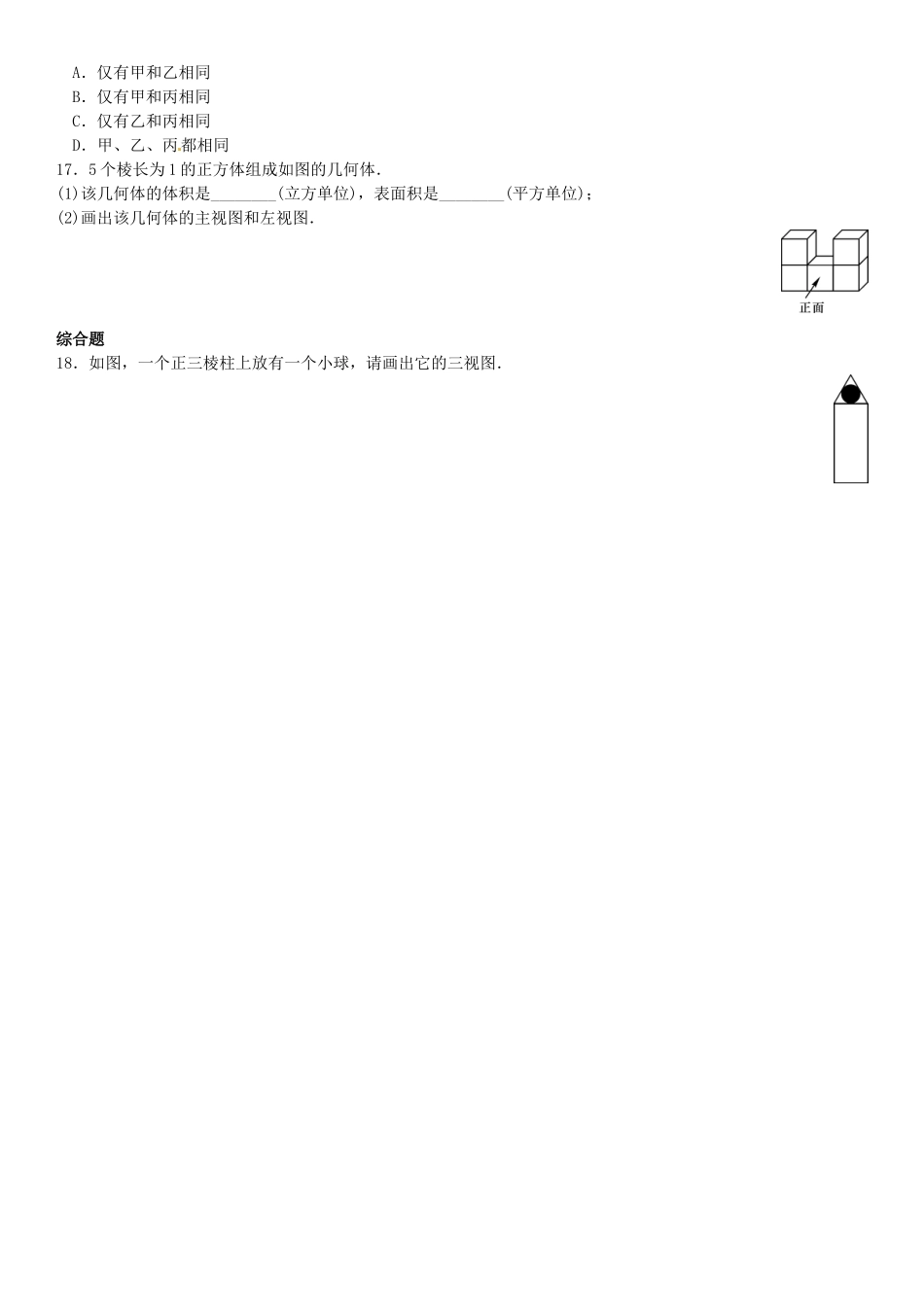

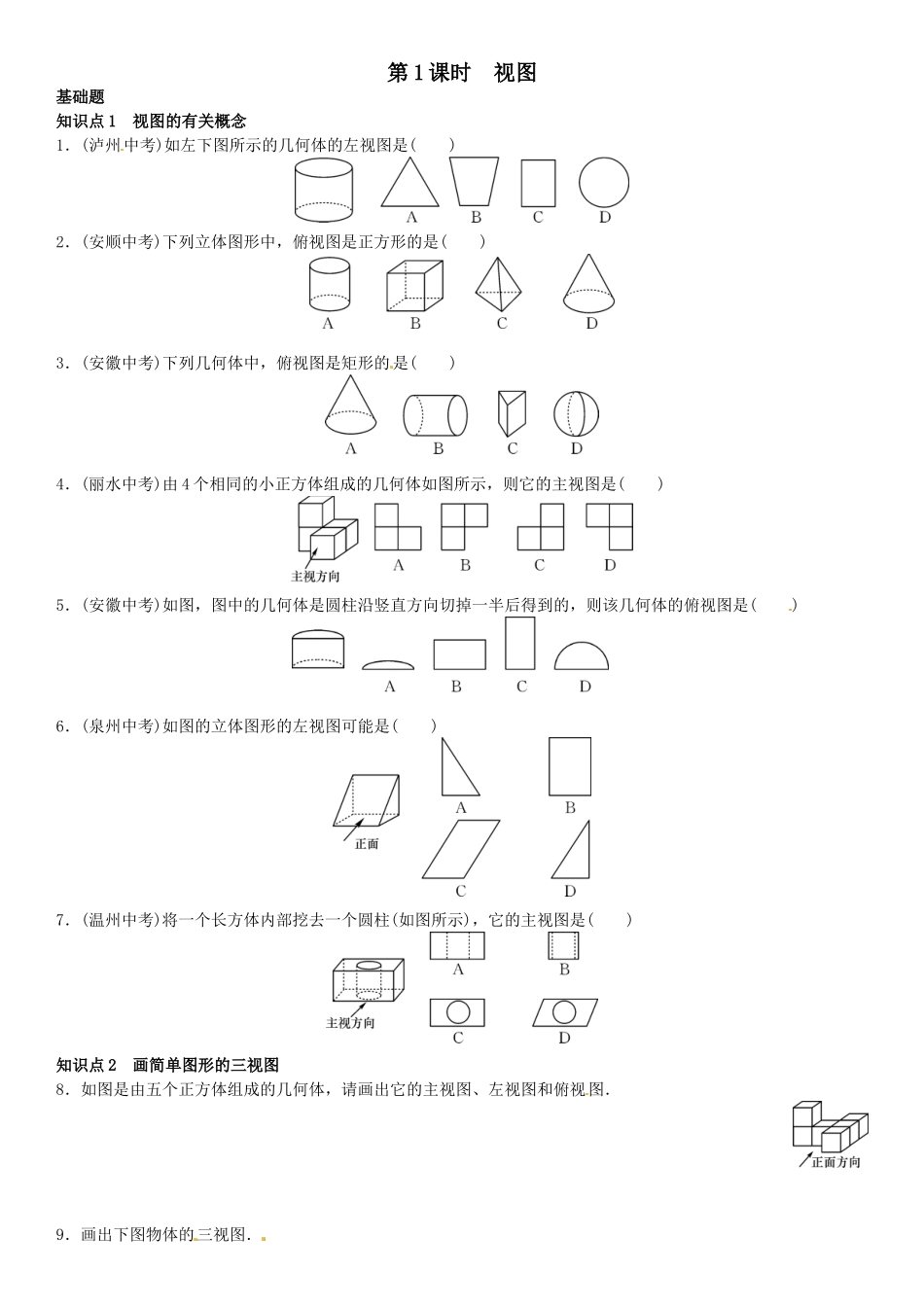

第1课时视图基础题知识点1视图的有关概念1．(泸州中考)如左下图所示的几何体的左视图是()2．(安顺中考)下列立体图形中，俯视图是正方形的是()3．(安徽中考)下列几何体中，俯视图是矩形的是()4．(丽水中考)由4个相同的小正方体组成的几何体如图所示，则它的主视图是()5．(安徽中考)如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是()[来源:Zxxk.Com]6．(泉州中考)如图的立体图形的左视图可能是()7．(温州中考)将一个长方体内部挖去一个圆柱(如图所示)，它的主视图是()知识点2画简单图形的三视图8．如图是由五个正方体组成的几何体，请画出它的主视图、左视图和俯视图．[来源:学科网ZXXK][来源:Zxxk.Com]9．画出下图物体的三视图．中档题10．(六盘水中考)“横看成岭侧成峰”从数学的角度解释为()A．从不同的方向观察同一建筑物时，看到的图形不一样B．从同一方向观察同一建筑物时，看到的图形不一样C．从同一方向观察不同的建筑物时，看到的图形一样D．以上答案都不对11．(江西中考)一张坐凳的形状如图所示，以箭头所指的方向为主视方向，则它的左视图可以是()[来源:Zxxk.Com]12．(菏泽中考)如图是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体()A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变13．(济南中考)如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是()A．主视图的面积为5B．左视图的面积为3C．俯视图的面积为3D．三种视图的面积都是414．(牡丹江中考)如图，由高和直径相同的5个圆柱搭成的几何体，其左视图是()15．(张家界中考)下列四个立体图形中，它们各自的三视图有两个相同，而另一个不同的是()A．①②B．②③C．②④D．③④16．(怀化中考)如图，甲、乙、丙图形都是由大小相同的正方体搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，其中主视图相同的是()A．仅有甲和乙相同B．仅有甲和丙相同C．仅有乙和丙相同D．甲、乙、丙都相同17．5个棱长为1的正方体组成如图的几何体．(1)该几何体的体积是________(立方单位)，表面积是________(平方单位)；(2)画出该几何体的主视图和左视图．综合题18．如图，一个正三棱柱上放有一个小球，请画出它的三视图．[来源:学科网]参考答案1．C2.B3.B4.A5.D6.A7.A8．如图所示：9．如图所示：主视图左视图俯视图10.A11.C12.D13.B14.C15.D16.D17.(1)522(2)图略．18.图略．不用注册，免费下载！
