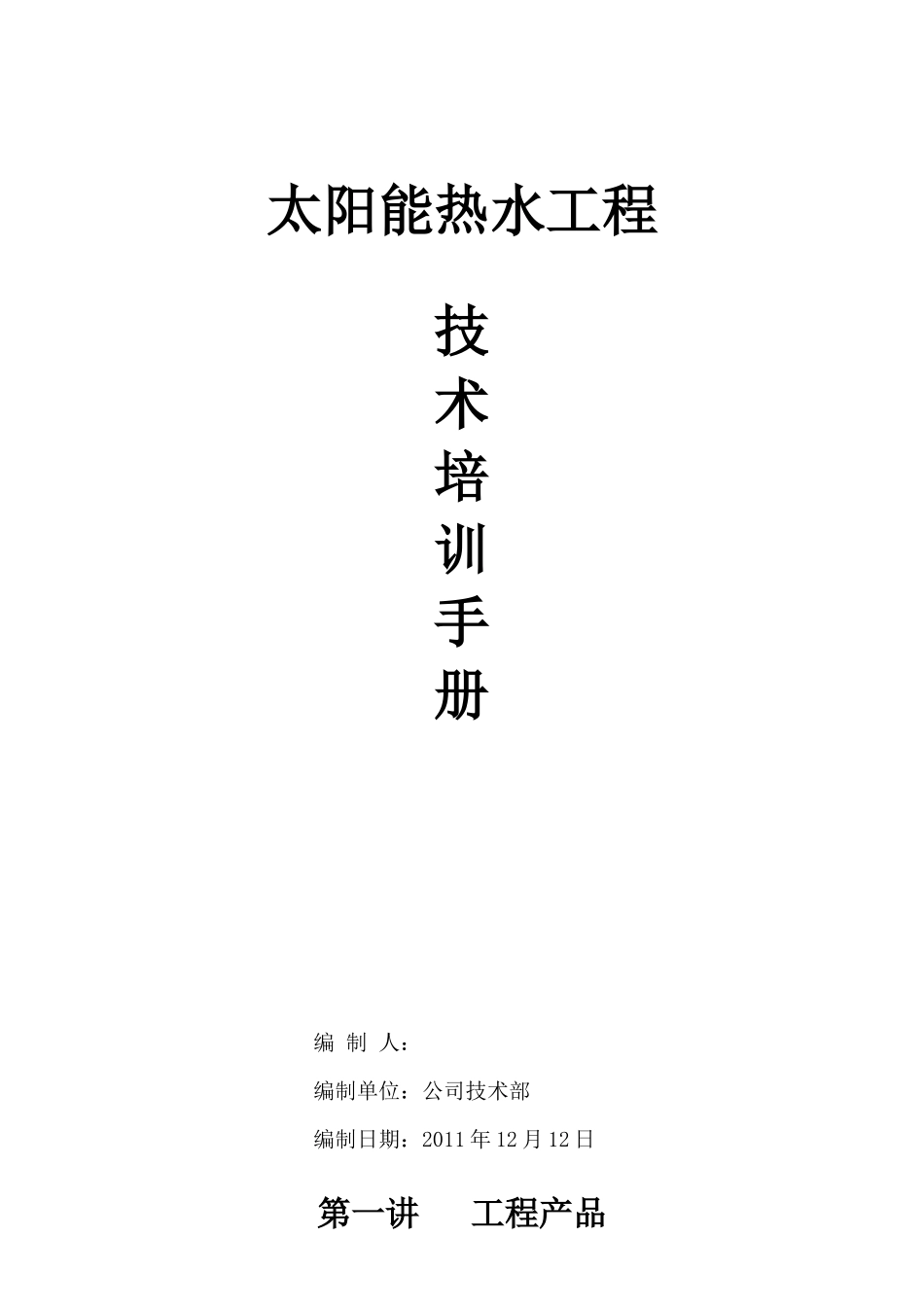

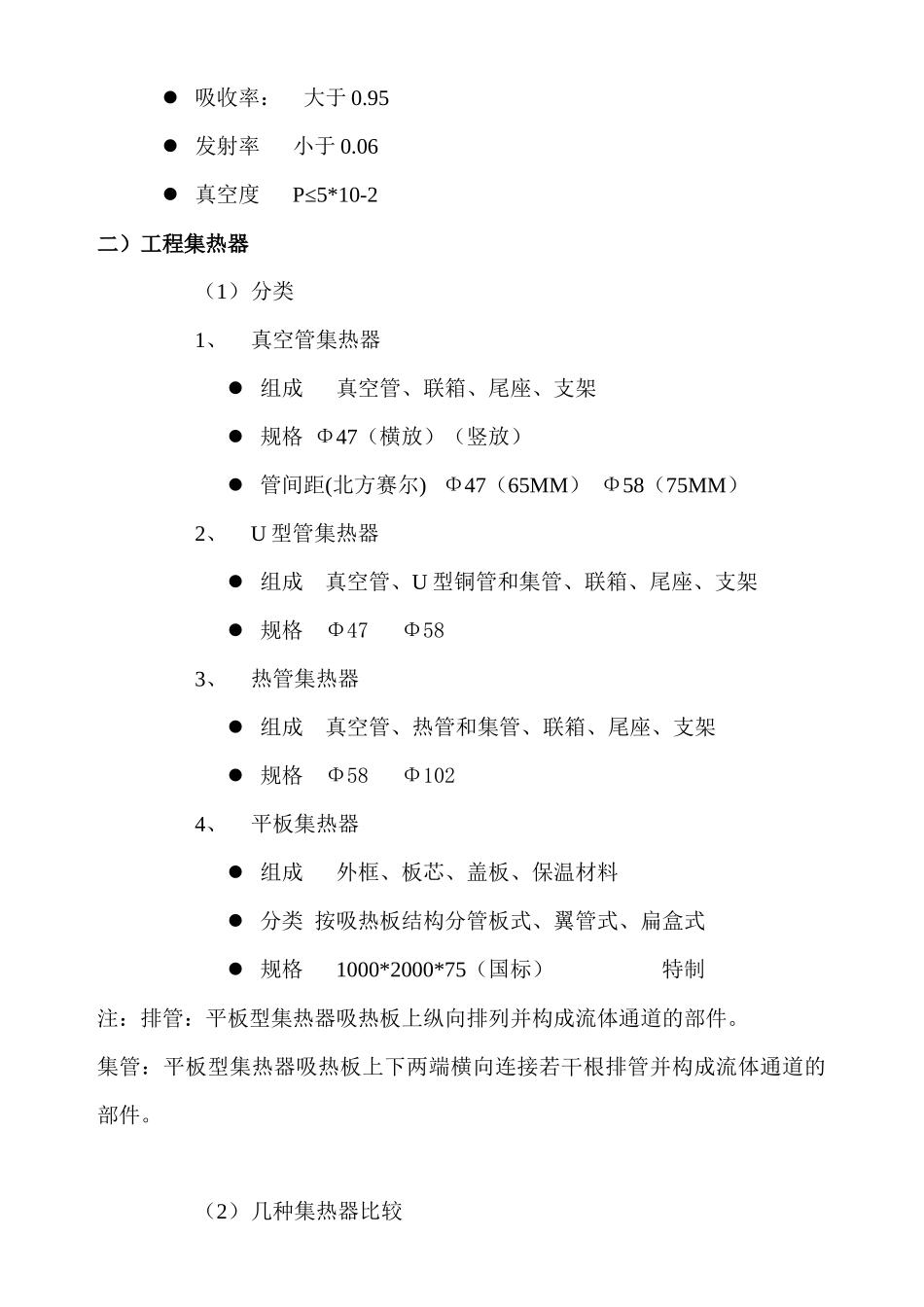

太阳能热水工程技术培训手册编制人：编制单位：公司技术部编制日期：2011年12月12日第一讲工程产品一、工程集热器一）真空管1、规格47*1200、47*1500、58*1500、58*1800、58*2100、102*20002、容水量47*1200/1.05公斤47*1350/1.19公斤47*1500/1.34公斤58*1500/2.25公斤58*1800/2.7公斤3、类型全玻璃真空管（相对与玻璃和金属结构）1）结构：内外两层玻璃构成，内管外表面磁控溅射高吸收率和低发射率的选择性吸收涂层（铝氮铝不锈钢-碳/铜），夹层之间抽成真空，形如拉长的暖水瓶胆。2）缺陷：系统中一管破裂，系统瘫痪。易炸管、结垢、漏水不承压U型管1）结构：全玻璃真空管内插入带有翅片的U型铜管。2）翅片：圆柱型和平板型热管3）结构：管壳和工作介质组成，管内抽成真空，注入工作液体再密封。4）分类：重力热管和水平热管（毛细管作用的多孔性材料）其他如直通式真空集热管、储热式真空集热管4、技术参数玻璃性能高硼硅3.3透光性能、热稳定性能、耐热冲击性能、机械强度、抗化学浸蚀等空晒温度高于200℃吸收率：大于0.95发射率小于0.06真空度P≤5*10-2二）工程集热器（1）分类1、真空管集热器组成真空管、联箱、尾座、支架规格Φ47（横放）（竖放）管间距(北方赛尔)Φ47（65MM）Φ58（75MM）2、U型管集热器组成真空管、U型铜管和集管、联箱、尾座、支架规格Φ47Φ583、热管集热器组成真空管、热管和集管、联箱、尾座、支架规格Φ58Φ1024、平板集热器组成外框、板芯、盖板、保温材料分类按吸热板结构分管板式、翼管式、扁盒式规格1000*2000*75（国标）特制注：排管：平板型集热器吸热板上纵向排列并构成流体通道的部件。集管：平板型集热器吸热板上下两端横向连接若干根排管并构成流体通道的部件。（2）几种集热器比较组成系统费用比较平板〈真空管〈U型管〈热管适用范围承压能力真空管不承压其它承压效率平板≮真空＞U型管≮热管在我国绝大部分地区的春夏秋三季，平板型热水器的热效率比真空管热水器高，究其原因有两个：一是因为在相同的采光面积内，平板型集热器的吸热板面积比真空管集热器大；二是在太阳热水器的工作温度内，平板型集热器的瞬时效率不一定比真空管集热器低。正因为如此，目前全世界太阳热水器的90％以上都是平板。冬季真空管效率优于平板型热水器。与建筑结合二、工程水箱一）分类1、不锈钢水箱全不锈钢水箱：内胆和外皮都是不锈钢，内胆为304食品级不锈钢（厚度0.5-1.2MM）一般不锈钢水箱：内胆为304食品级不锈钢，外皮为彩钢板可以做成圆形或方形。保温材料为聚氨脂整体发泡，厚度为50MM。2、钢板焊接水箱由热轧钢板焊接成型的水箱，通常在施工现场焊接成型。通常为方形。热轧钢板厚度为5-8MM。二）价格不锈钢水箱通常报价2000-2200元/吨，钢板水箱通常报价1500-2000元/吨第二讲真空管与集热器有关面积一、标称面积中国太阳行业约定俗成的面积，现好多太阳能企业采用。其实这种表示方法是不科学的，不正确的。1、Φ47*1200：10支一平方2、Φ47*1500：8支一平方3、Φ58*1500：6支一平方4、Φ58*1800：5支一平方5、Φ102*2000：4支一平方真空管集热器：47*1200*60S：6平米47*1500*60S：7.5平米58*1800*26：5.2平米二、采光面积国标《太阳能热利用术语》上定义：非会聚太阳辐射进入集热器的最大投影面积。注：采光面积不包括那些当太阳辐射从垂直于采光平面方向入射时太阳辐射被遮挡的透明部分。1、平板集热器A=内边框长×宽1、真空管集热器（无反光板）A=真空管有效长度×真空管外管内径×真空管数量三、吸热体面积吸热体定义：太阳集热器内吸收太阳辐射能并向传热工质传递热量的部件。吸热体面积：吸热体的最大投影面积。注：不包括那些当太阳辐射从垂直于采光平面方向入射时太阳辐射不能到达的部分。1、平板集热器A=翅片长×翅片宽×翅片数量＋集管有效长×集管直径＋翅片未遮盖铜排管部分长×排管直径×排管数量2、真空管集热器A=真空管有效长度×真空管内管外径×真空管数量（玻璃管厚1.5）二、总面积（参见《民用建筑太阳能热水系统应用技术规范》P49页）顾名思义，集热器总面积：整个集热器的最大...
