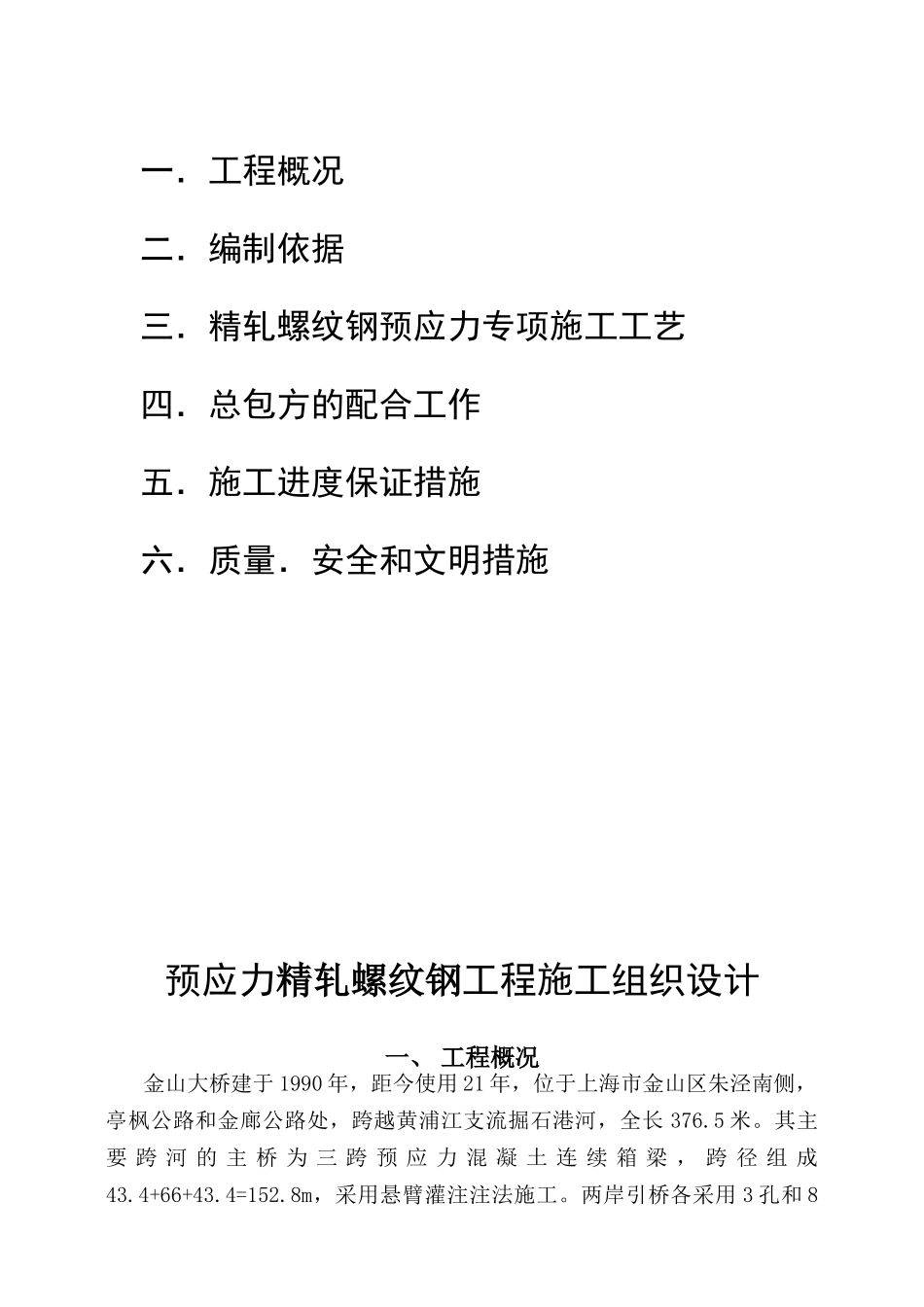

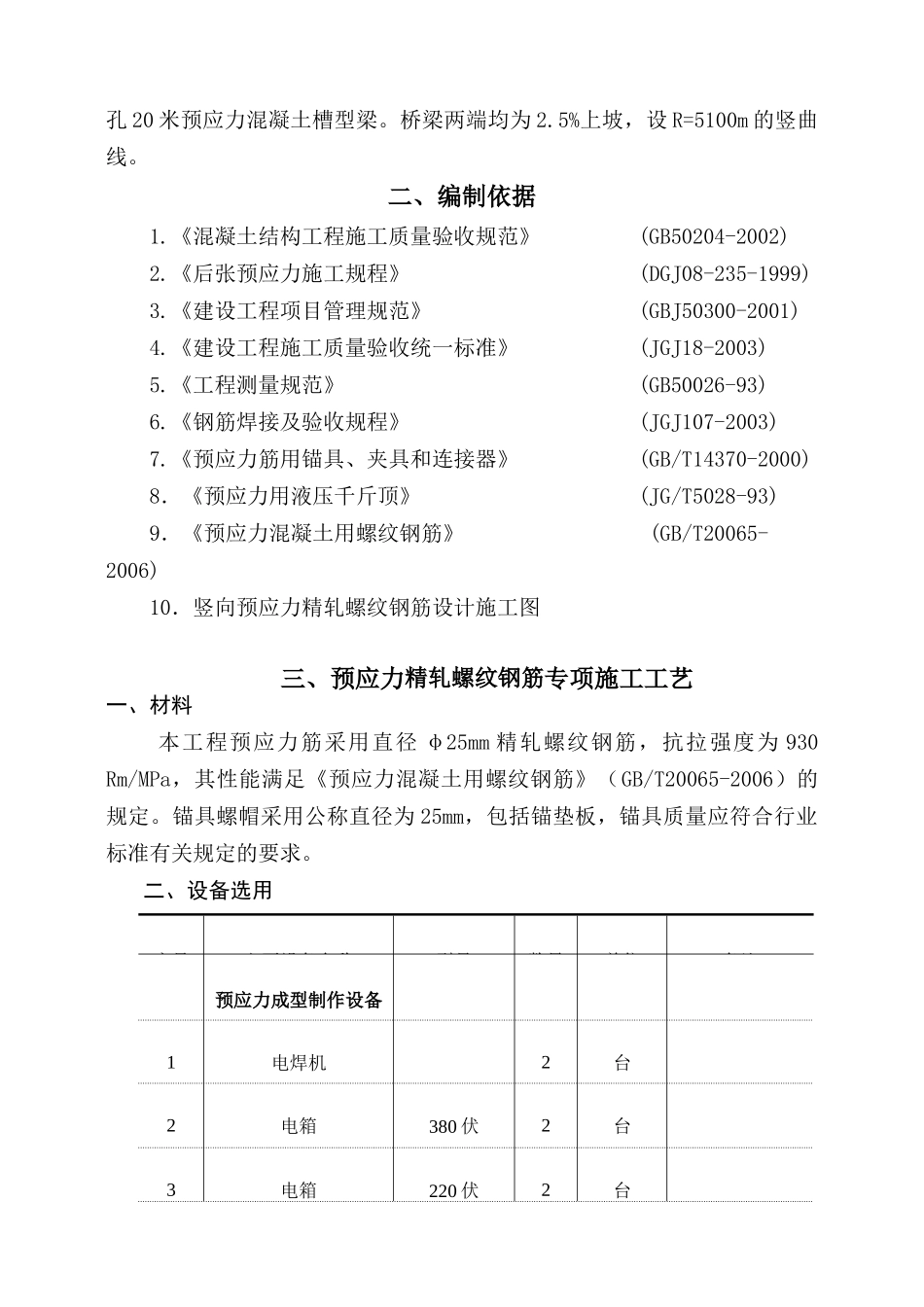

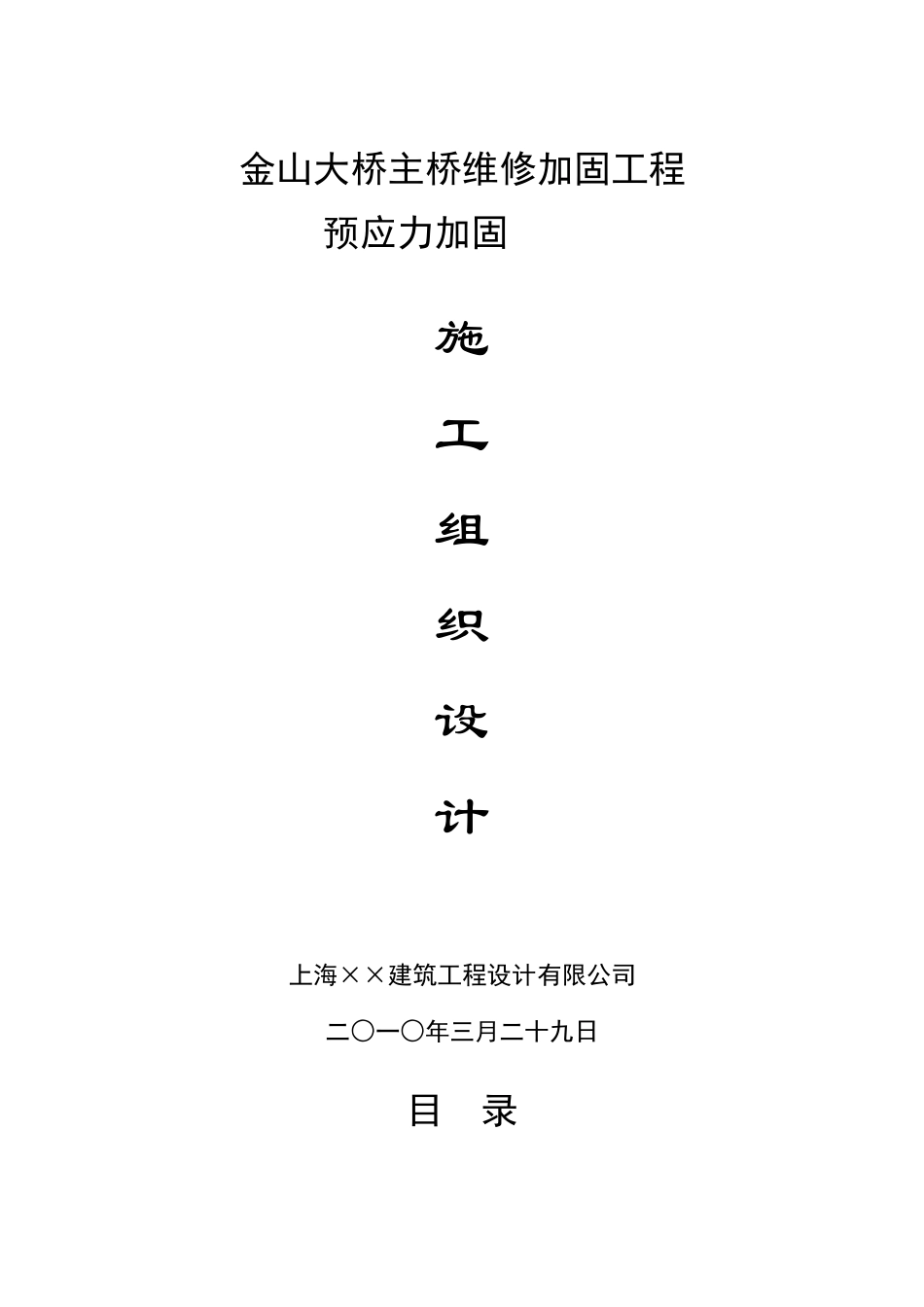

金山大桥主桥维修加固工程预应力加固施工组织设计上海××建筑工程设计有限公司二○一○年三月二十九日目录一．工程概况二．编制依据三．精轧螺纹钢预应力专项施工工艺四．总包方的配合工作五．施工进度保证措施六．质量．安全和文明措施预应力精轧螺纹钢工程施工组织设计一、工程概况金山大桥建于1990年，距今使用21年，位于上海市金山区朱泾南侧，亭枫公路和金廊公路处，跨越黄浦江支流掘石港河，全长376.5米。其主要跨河的主桥为三跨预应力混凝土连续箱梁，跨径组成43.4+66+43.4=152.8m，采用悬臂灌注注法施工。两岸引桥各采用3孔和8孔20米预应力混凝土槽型梁。桥梁两端均为2.5%上坡，设R=5100m的竖曲线。二、编制依据1.《混凝土结构工程施工质量验收规范》(GB50204-2002)2.《后张预应力施工规程》(DGJ08-235-1999)3.《建设工程项目管理规范》(GBJ50300-2001)4.《建设工程施工质量验收统一标准》(JGJ18-2003)5.《工程测量规范》(GB50026-93)6.《钢筋焊接及验收规程》(JGJ107-2003)7.《预应力筋用锚具、夹具和连接器》(GB/T14370-2000)8．《预应力用液压千斤顶》(JG/T5028-93)9．《预应力混凝土用螺纹钢筋》(GB/T20065-2006)10．竖向预应力精轧螺纹钢筋设计施工图三、预应力精轧螺纹钢筋专项施工工艺一、材料本工程预应力筋采用直径φ25mm精轧螺纹钢筋，抗拉强度为930Rm/MPa，其性能满足《预应力混凝土用螺纹钢筋》（GB/T20065-2006）的规定。锚具螺帽采用公称直径为25mm，包括锚垫板，锚具质量应符合行业标准有关规定的要求。二、设备选用序号主要设备名称型号数量单位备注预应力成型制作设备1电焊机2台2电箱380伏2台3电箱220伏2台4砂轮切割机1台5对讲机1对6充电器1对7挤压机0台8手动葫芦2台9常用工具2套预应力张拉设备1穿心式千斤顶YC-60-1002台包括限位、垫板2电动油泵ZB-6302台3高压油管6m4根4精密压力表0.4级2只5照明灯具2套6砂浆拌和机1台7转角张拉装置2套8手提式切割机2台预应力灌浆设备1灌浆机1台2压力灌浆输送管m20三、材料及设备复检1预应力精轧螺纹钢筋的检验对使用的预应力精轧螺纹钢筋质量审核包括：出厂质量证明书、见证取样检测。检验内容：●出厂质量证明书或试验报告单。●外观检查：逐根检查预应力精轧螺纹钢筋外表面是否锈蚀且无裂纹。●标牌检查：钢材品种、直径、强度级别、重量、出厂日期●抽取试样由有资质的单位作力学性能试验，3根1组。2预应力精轧螺纹钢筋锚具的检验对使用的锚具质量审核包括：出厂合格证、进行见证取样检测。检验内容：●出厂质量证明书或试验报告单●外观检查：抽取10套锚具，检查螺帽的外形尺寸及表面质量应全部符合产品标准，锚垫板外形尺寸应符合产品标准。3设备进场及标定验收本次施工的设备包括：液压千斤顶及相应油泵。检验及标定内容：●提供有资质单位出具的标定报告●千斤顶及油泵校验期限超过半年时，重新进行标定●张拉时出现断筋、滑丝而又找不到原因时，重新进行标定●油压表不归零或损坏、失灵，更换新表后，重新进行标定●实测预应力筋的伸长值与计算值相差过大，重新进行标定4张拉配套设备及工具的准备手提式圆盘砂轮切割机、钢尺、润滑油、特制掐口扳手、380V配电箱等。四、预应力精轧螺纹钢筋施工工艺预应力精轧螺纹钢筋施工工艺流程如下所示：精轧螺纹钢筋、锚具、张拉设备及配套机具等——运至现场——标定、抽样检验——安装固定波纹管——修堵——分类编号存放精轧螺纹钢筋——穿精轧螺纹钢筋、安装锚垫板、螺帽——修复平整——预紧——隐蔽工程验收——浇筑混凝土——养护至90%强度——拆边模——张拉、记录——补拉、记录——切端部筋及端部处理——-混凝土封端注：上述工艺流程中涂底纹表示的工序由土建工种完成。波纹管安装与非预应力钢筋制作、安装穿插完成。五、预应力精轧螺纹钢筋预埋①预应力精轧螺纹钢筋的加工制作a、断料按设计长度用砂轮切割机断料，不得使用气割或电焊切割。下料的同时，对精轧螺纹钢筋进行外观检查。b、主跨固定端制作采用点焊制作固定端。螺帽腔内保持清洁，每次点焊完要清理。点焊时，焊点保持对称，焊接点离地线的距离不能大于螺帽总高度的1/3。②预应力精轧螺纹钢筋的预埋...
