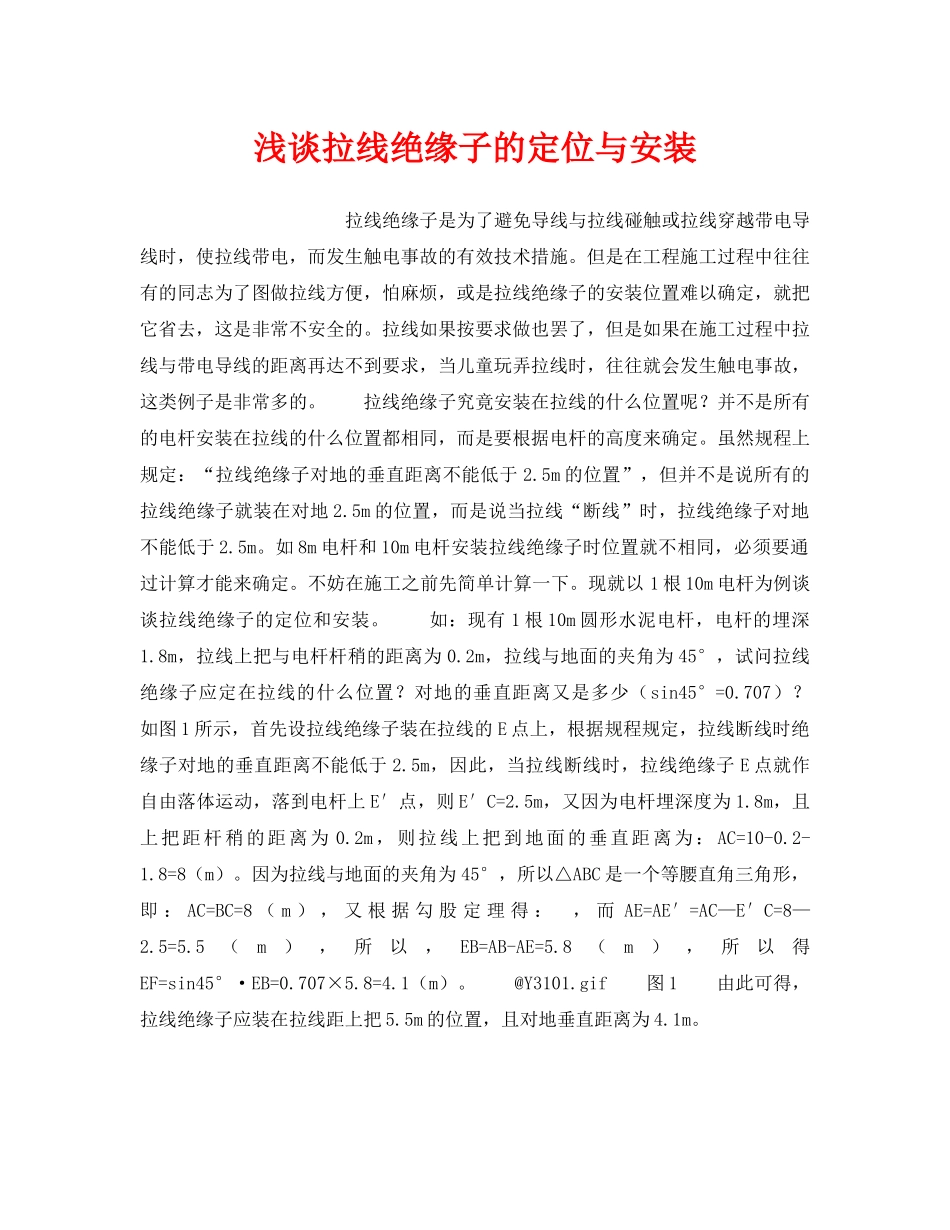

浅谈拉线绝缘子的定位与安装拉线绝缘子是为了避免导线与拉线碰触或拉线穿越带电导线时，使拉线带电，而发生触电事故的有效技术措施。但是在工程施工过程中往往有的同志为了图做拉线方便，怕麻烦，或是拉线绝缘子的安装位置难以确定，就把它省去，这是非常不安全的。拉线如果按要求做也罢了，但是如果在施工过程中拉线与带电导线的距离再达不到要求，当儿童玩弄拉线时，往往就会发生触电事故，这类例子是非常多的。拉线绝缘子究竟安装在拉线的什么位置呢？并不是所有的电杆安装在拉线的什么位置都相同，而是要根据电杆的高度来确定。虽然规程上规定：“拉线绝缘子对地的垂直距离不能低于2.5m的位置”，但并不是说所有的拉线绝缘子就装在对地2.5m的位置，而是说当拉线“断线”时，拉线绝缘子对地不能低于2.5m。如8m电杆和10m电杆安装拉线绝缘子时位置就不相同，必须要通过计算才能来确定。不妨在施工之前先简单计算一下。现就以1根10m电杆为例谈谈拉线绝缘子的定位和安装。如：现有1根10m圆形水泥电杆，电杆的埋深1.8m，拉线上把与电杆杆稍的距离为0.2m，拉线与地面的夹角为45°，试问拉线绝缘子应定在拉线的什么位置？对地的垂直距离又是多少（sin45°=0.707）？如图1所示，首先设拉线绝缘子装在拉线的E点上，根据规程规定，拉线断线时绝缘子对地的垂直距离不能低于2.5m，因此，当拉线断线时，拉线绝缘子E点就作自由落体运动，落到电杆上E′点，则E′C=2.5m，又因为电杆埋深度为1.8m，且上把距杆稍的距离为0.2m，则拉线上把到地面的垂直距离为：AC=10-0.2-1.8=8（m）。因为拉线与地面的夹角为45°，所以△ABC是一个等腰直角三角形，即：AC=BC=8（m），又根据勾股定理得：，而AE=AE′=AC—E′C=8—2.5=5.5（m），所以，EB=AB-AE=5.8（m），所以得EF=sin45°·EB=0.707×5.8=4.1（m）。@Y3101.gif图1由此可得，拉线绝缘子应装在拉线距上把5.5m的位置，且对地垂直距离为4.1m。
