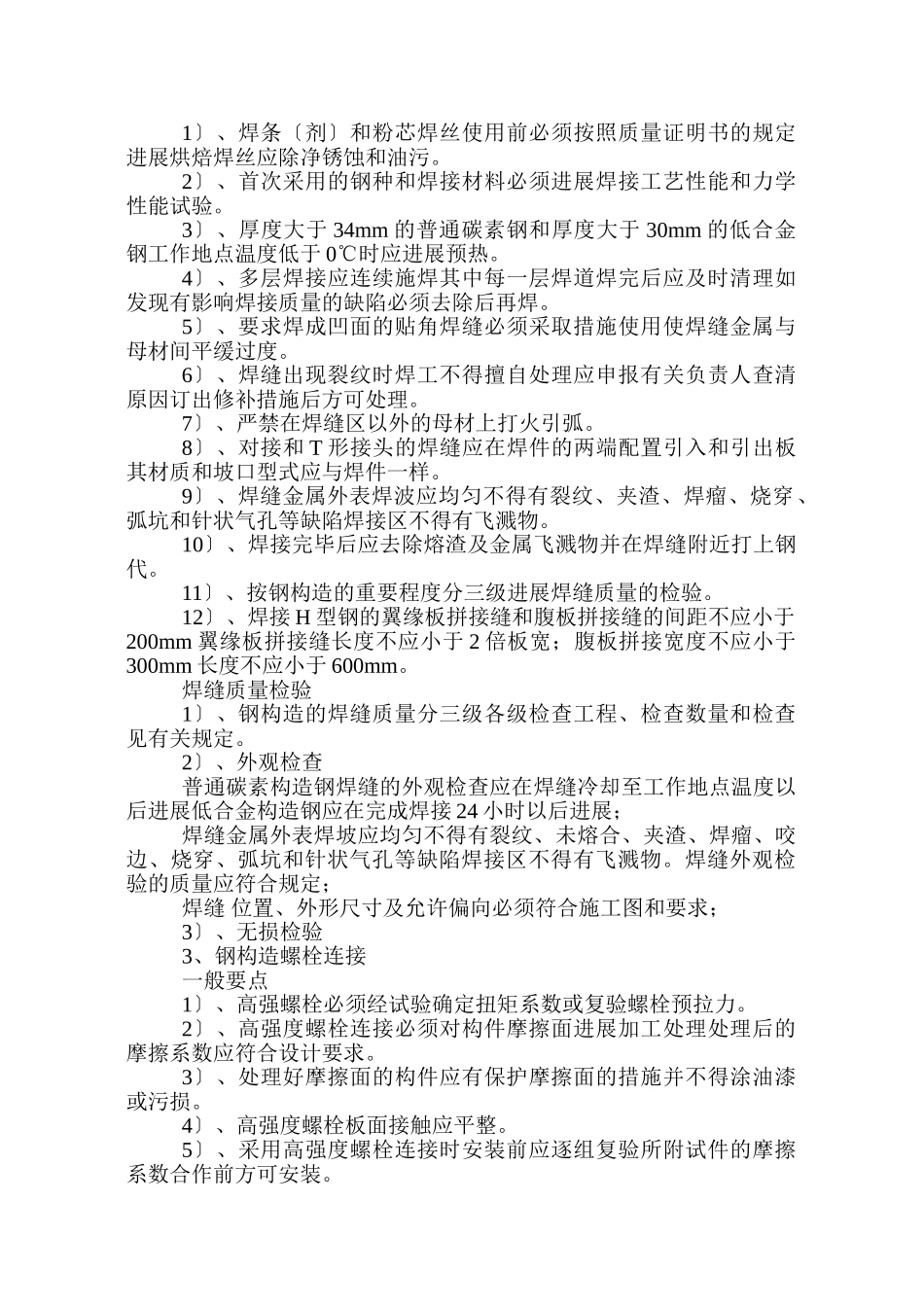

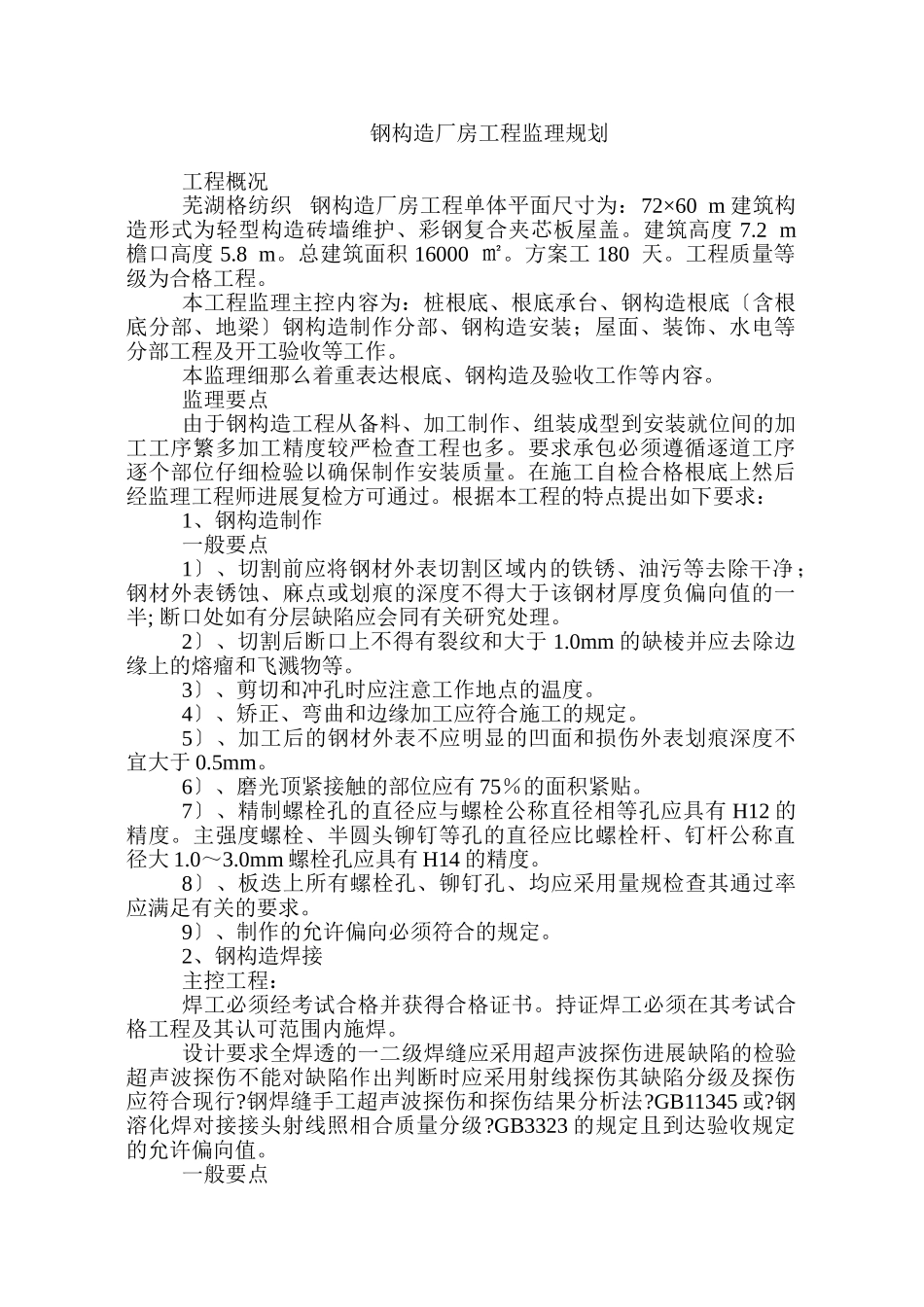

钢构造厂房工程监理规划工程概况芜湖格纺织钢构造厂房工程单体平面尺寸为：72×60m建筑构造形式为轻型构造砖墙维护、彩钢复合夹芯板屋盖。建筑高度7.2m檐口高度5.8m。总建筑面积16000㎡。方案工180天。工程质量等级为合格工程。本工程监理主控内容为：桩根底、根底承台、钢构造根底〔含根底分部、地梁〕钢构造制作分部、钢构造安装；屋面、装饰、水电等分部工程及开工验收等工作。本监理细那么着重表达根底、钢构造及验收工作等内容。监理要点由于钢构造工程从备料、加工制作、组装成型到安装就位间的加工工序繁多加工精度较严检查工程也多。要求承包必须遵循逐道工序逐个部位仔细检验以确保制作安装质量。在施工自检合格根底上然后经监理工程师进展复检方可通过。根据本工程的特点提出如下要求：1、钢构造制作一般要点1〕、切割前应将钢材外表切割区域内的铁锈、油污等去除干净；钢材外表锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏向值的一半;断口处如有分层缺陷应会同有关研究处理。2〕、切割后断口上不得有裂纹和大于1.0mm的缺棱并应去除边缘上的熔瘤和飞溅物等。3〕、剪切和冲孔时应注意工作地点的温度。4〕、矫正、弯曲和边缘加工应符合施工的规定。5〕、加工后的钢材外表不应明显的凹面和损伤外表划痕深度不宜大于0.5mm。6〕、磨光顶紧接触的部位应有75％的面积紧贴。7〕、精制螺栓孔的直径应与螺栓公称直径相等孔应具有H12的精度。主强度螺栓、半圆头铆钉等孔的直径应比螺栓杆、钉杆公称直径大1.0～3.0mm螺栓孔应具有H14的精度。8〕、板迭上所有螺栓孔、铆钉孔、均应采用量规检查其通过率应满足有关的要求。9〕、制作的允许偏向必须符合的规定。2、钢构造焊接主控工程：焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格工程及其认可范围内施焊。设计要求全焊透的一二级焊缝应采用超声波探伤进展缺陷的检验超声波探伤不能对缺陷作出判断时应采用射线探伤其缺陷分级及探伤应符合现行?钢焊缝手工超声波探伤和探伤结果分析法?GB11345或?钢溶化焊对接接头射线照相合质量分级?GB3323的规定且到达验收规定的允许偏向值。一般要点1〕、焊条〔剂〕和粉芯焊丝使用前必须按照质量证明书的规定进展烘焙焊丝应除净锈蚀和油污。2〕、首次采用的钢种和焊接材料必须进展焊接工艺性能和力学性能试验。3〕、厚度大于34mm的普通碳素钢和厚度大于30mm的低合金钢工作地点温度低于0℃时应进展预热。4〕、多层焊接应连续施焊其中每一层焊道焊完后应及时清理如发现有影响焊接质量的缺陷必须去除后再焊。5〕、要求焊成凹面的贴角焊缝必须采取措施使用使焊缝金属与母材间平缓过度。6〕、焊缝出现裂纹时焊工不得擅自处理应申报有关负责人查清原因订出修补措施后方可处理。7〕、严禁在焊缝区以外的母材上打火引弧。8〕、对接和T形接头的焊缝应在焊件的两端配置引入和引出板其材质和坡口型式应与焊件一样。9〕、焊缝金属外表焊波应均匀不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷焊接区不得有飞溅物。10〕、焊接完毕后应去除熔渣及金属飞溅物并在焊缝附近打上钢代。11〕、按钢构造的重要程度分三级进展焊缝质量的检验。12〕、焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm翼缘板拼接缝长度不应小于2倍板宽；腹板拼接宽度不应小于300mm长度不应小于600mm。焊缝质量检验1〕、钢构造的焊缝质量分三级各级检查工程、检查数量和检查见有关规定。2〕、外观检查普通碳素构造钢焊缝的外观检查应在焊缝冷却至工作地点温度以后进展低合金构造钢应在完成焊接24小时以后进展；焊缝金属外表焊坡应均匀不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷焊接区不得有飞溅物。焊缝外观检验的质量应符合规定；焊缝位置、外形尺寸及允许偏向必须符合施工图和要求；3〕、无损检验3、钢构造螺栓连接一般要点1〕、高强螺栓必须经试验确定扭矩系数或复验螺栓预拉力。2〕、高强度螺栓连接必须对构件摩擦面进展加工处理处理后的摩擦系数应符合设计要求。3〕、处理好摩擦面的构件应有保护摩擦面的措施并不得涂油漆或污损。4〕、高强度螺栓板面接触应平整。5〕、采用高强度螺...
