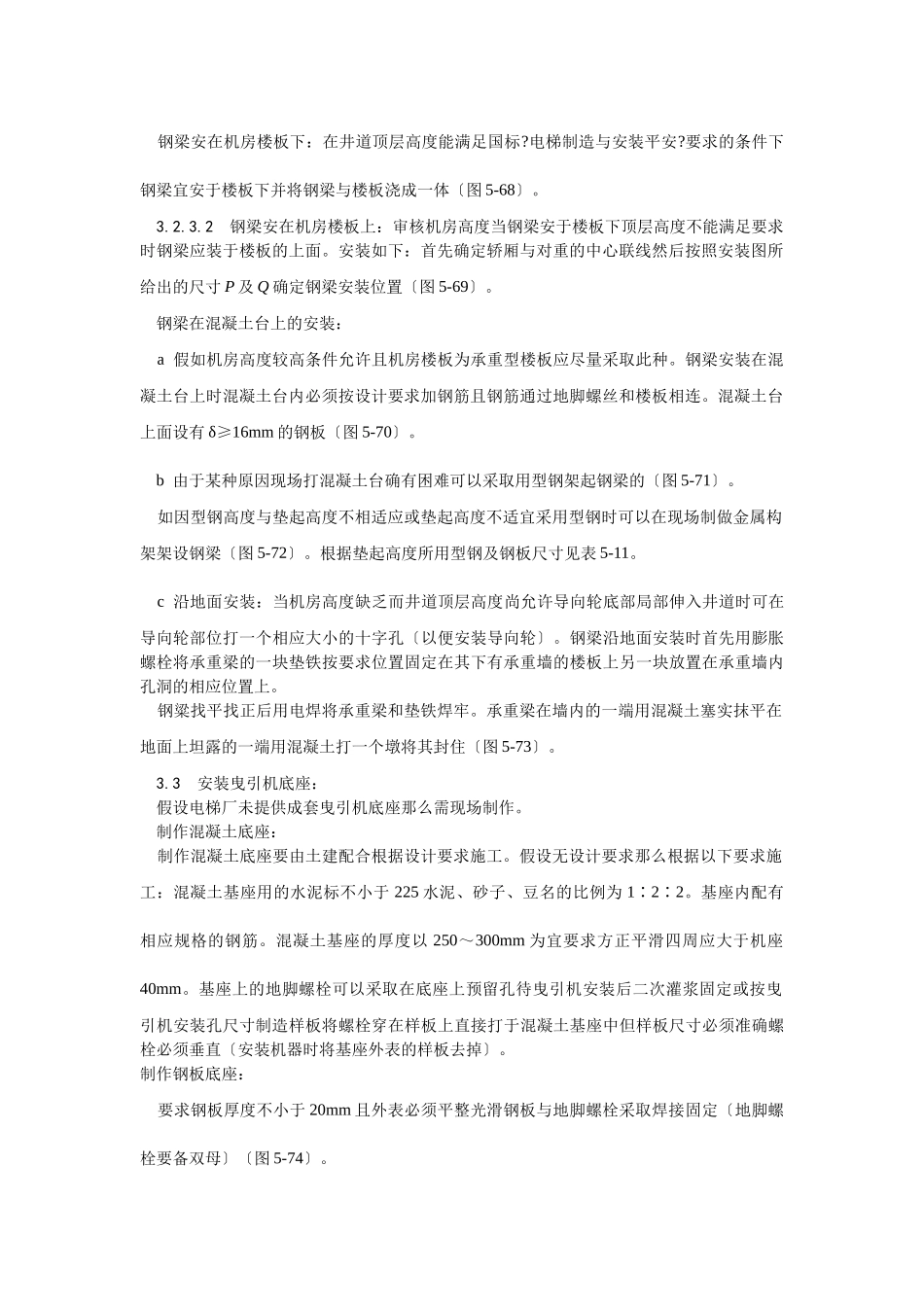

机房机械设备安装1范围本工艺适用于额定载重量5000kg及以下额定速度3m/s及以下各类国产曳引驱动电梯机房机械设备安装工程。2施工准备2.1设备、材料要求：机房机械设备的规格、数量必须符合图纸要求且完好无损。承重钢梁和各种型钢的规格、尺寸要符合设计要求。假设主机、发电机基座采用钢板制作时钢板厚度不应小于20mm。限速器、钢带轮基座使用的钢板厚度不应小于12mm。且所有钢板外表要平整、光滑。焊接采用普通低碳钢电焊条电焊条要有出厂合格证。安装用的机螺丝、膨胀螺栓、水泥等规格、标要符合设计要求。2.2主要机具：倒链、钢丝绳扣、程度尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、扳手、榔头、撬杠、钢锯、电锤、塞尺等。2.3作业条件：机房门窗要齐全地面干净照明符合有关要求且有足够的作业空间。机房建筑构造必须符合承载力的设计要求地面孔洞的位置、大小要符合图纸及要求。吊装机器的挂钩要符合设计要求。假设机器在地面上安装时地面一定要抹平、抹光。3操作工艺3.1工艺流程：→安装曳引机和导向轮→安装发电机组→安装限速器→安装钢带轮3.2安装承重钢梁：钢梁安装前要刷防锈漆〔交工前再刷一道〕。按安装图确定钢梁位置。3.2.3安装曳引机承重钢梁其两端必须放于井道承重墙上〔或承重梁〕深化长度应与墙〔或梁〕外皮齐。如曳引机承重钢梁长度缺乏其深化长度应保证至少超出墙〔或梁〕的中心线2cm以上且不应小于7.5cm。在曳引机承重钢梁与井道承重墙〔或梁〕间垫δ≥16mm面积大于接触面的钢板。根据不同条件选以下安装之一进展安装：钢梁安在机房楼板下：在井道顶层高度能满足国标?电梯制造与安装平安?要求的条件下钢梁宜安于楼板下并将钢梁与楼板浇成一体〔图5-68〕。3.2.3.2钢梁安在机房楼板上：审核机房高度当钢梁安于楼板下顶层高度不能满足要求时钢梁应装于楼板的上面。安装如下：首先确定轿厢与对重的中心联线然后按照安装图所给出的尺寸P及Q确定钢梁安装位置〔图5-69〕。钢梁在混凝土台上的安装：a假如机房高度较高条件允许且机房楼板为承重型楼板应尽量采取此种。钢梁安装在混凝土台上时混凝土台内必须按设计要求加钢筋且钢筋通过地脚螺丝和楼板相连。混凝土台上面设有δ≥16mm的钢板〔图5-70〕。b由于某种原因现场打混凝土台确有困难可以采取用型钢架起钢梁的〔图5-71〕。如因型钢高度与垫起高度不相适应或垫起高度不适宜采用型钢时可以在现场制做金属构架架设钢梁〔图5-72〕。根据垫起高度所用型钢及钢板尺寸见表5-11。c沿地面安装：当机房高度缺乏而井道顶层高度尚允许导向轮底部局部伸入井道时可在导向轮部位打一个相应大小的十字孔〔以便安装导向轮〕。钢梁沿地面安装时首先用膨胀螺栓将承重梁的一块垫铁按要求位置固定在其下有承重墙的楼板上另一块放置在承重墙内孔洞的相应位置上。钢粱找平找正后用电焊将承重梁和垫铁焊牢。承重梁在墙内的一端用混凝土塞实抹平在地面上坦露的一端用混凝土打一个墩将其封住〔图5-73〕。3.3安装曳引机底座：假设电梯厂未提供成套曳引机底座那么需现场制作。制作混凝土底座：制作混凝土底座要由土建配合根据设计要求施工。假设无设计要求那么根据以下要求施工：混凝土基座用的水泥标不小于225水泥、砂子、豆名的比例为1∶2∶2。基座内配有相应规格的钢筋。混凝土基座的厚度以250～300mm为宜要求方正平滑四周应大于机座40mm。基座上的地脚螺栓可以采取在底座上预留孔待曳引机安装后二次灌浆固定或按曳引机安装孔尺寸制造样板将螺栓穿在样板上直接打于混凝土基座中但样板尺寸必须准确螺栓必须垂直〔安装机器时将基座外表的样板去掉〕。制作钢板底座：要求钢板厚度不小于20mm且外表必须平整光滑钢板与地脚螺栓采取焊接固定〔地脚螺栓要备双母〕〔图5-74〕。3.4安装曳引机与导向轮：单绕式曳引机、导向轮位置确实定：在机房上方沿对重中心和轿厢中心拉一程度线。在这根线上的A、B两点对着样板上的轿厢中心和对重中心分别吊下两根垂线。并在A′点吊下另一垂线〔AA′间隔为曳引轮直径〕。将曳引机就位并挪动使垂线AR及A′Q与曳引轮两边绳槽中心C点及C′点相切〔如图5-75所示〕那么曳引机位置确定并固定。将导向轮就位使垂线...
