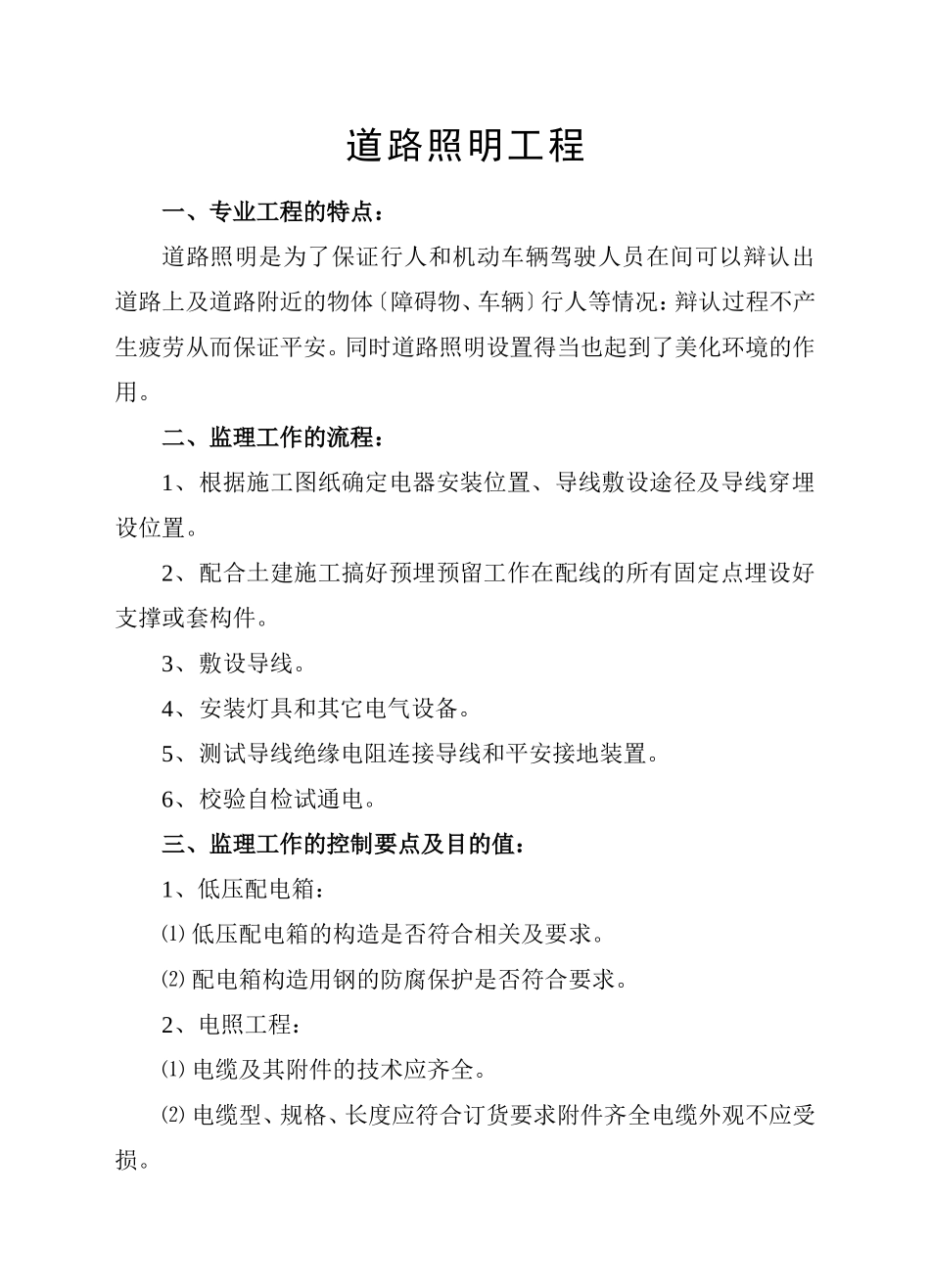

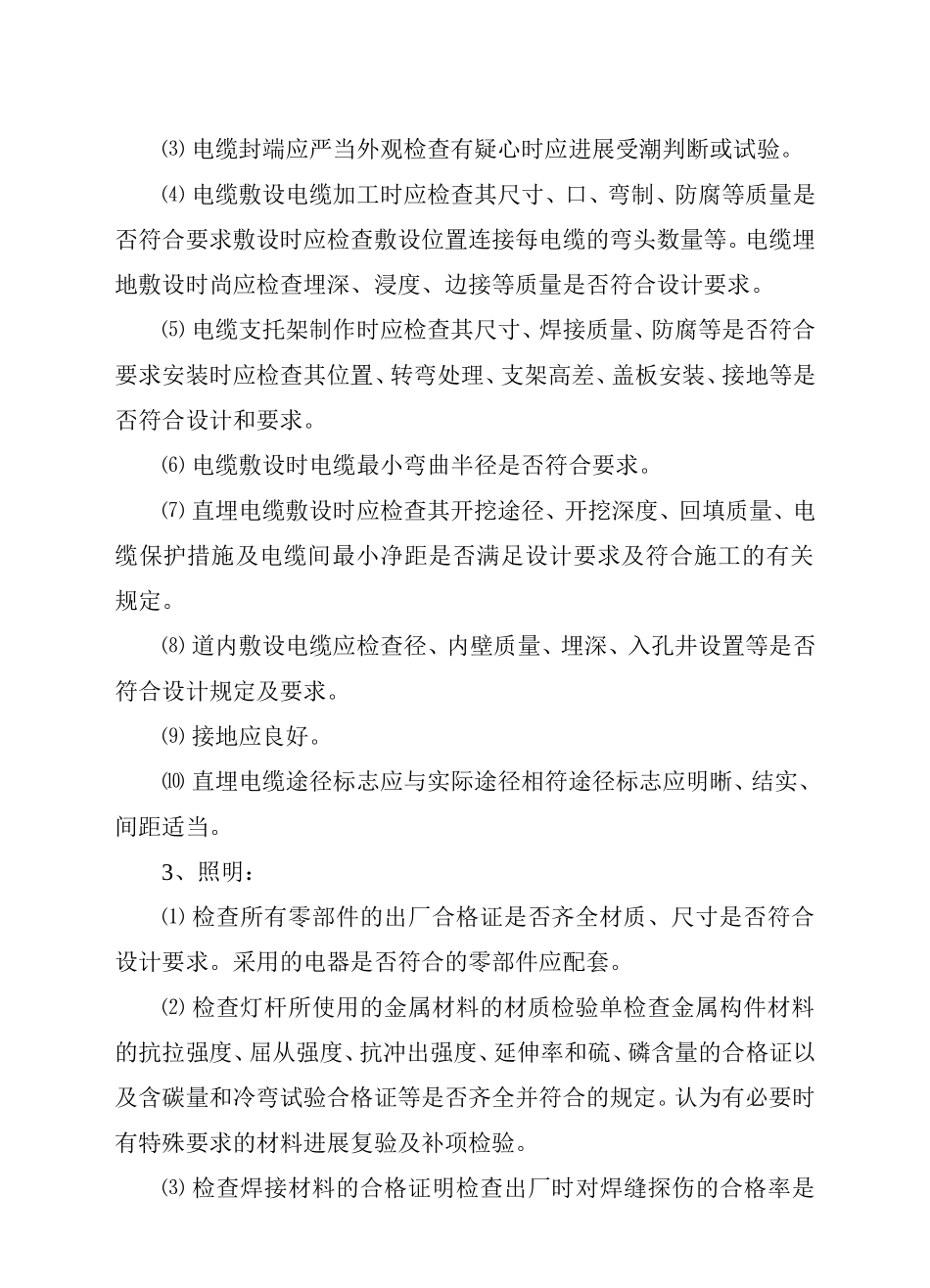

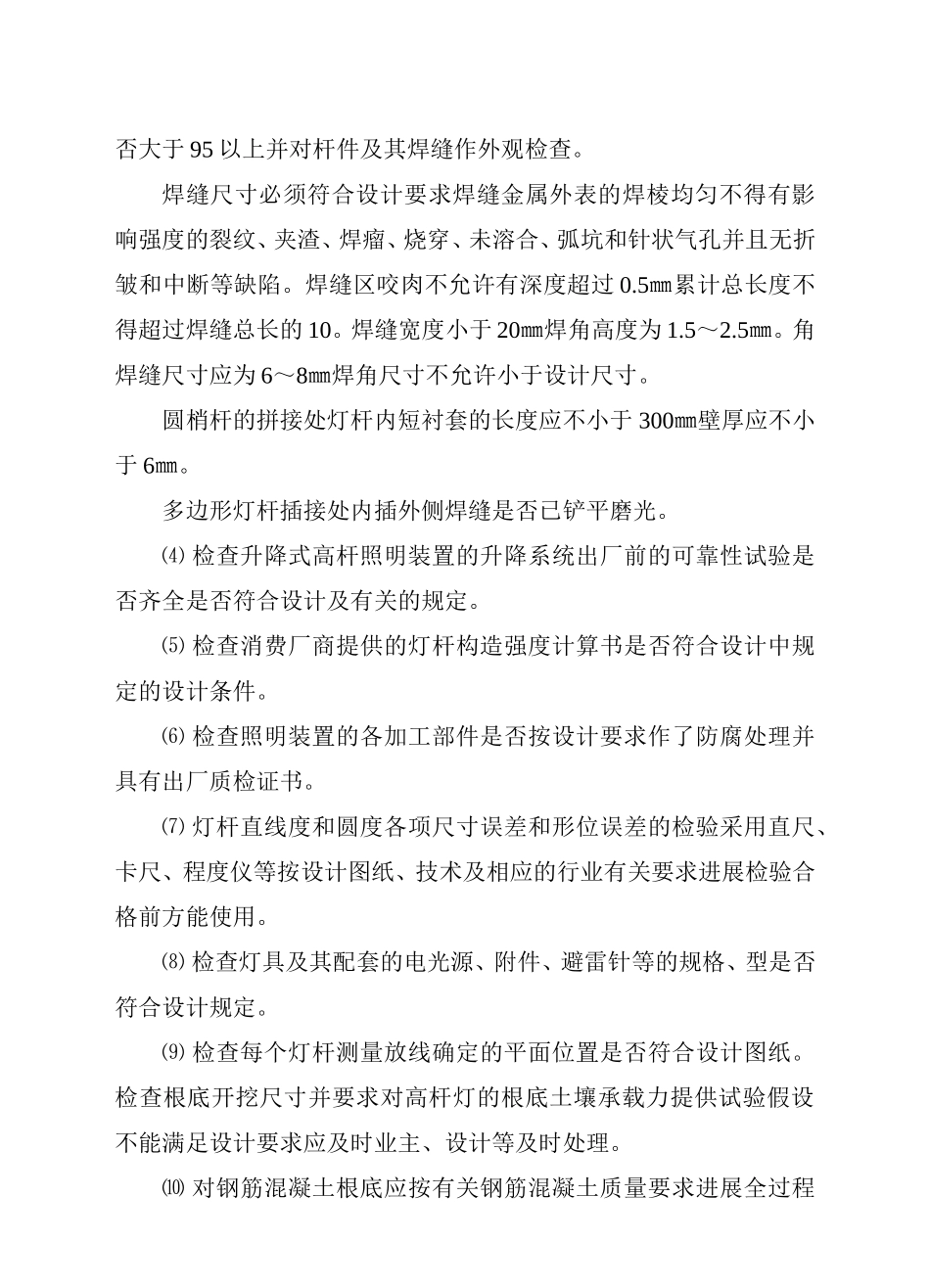

道路照明工程一、专业工程的特点：道路照明是为了保证行人和机动车辆驾驶人员在间可以辩认出道路上及道路附近的物体〔障碍物、车辆〕行人等情况：辩认过程不产生疲劳从而保证平安。同时道路照明设置得当也起到了美化环境的作用。二、监理工作的流程：1、根据施工图纸确定电器安装位置、导线敷设途径及导线穿埋设位置。2、配合土建施工搞好预埋预留工作在配线的所有固定点埋设好支撑或套构件。3、敷设导线。4、安装灯具和其它电气设备。5、测试导线绝缘电阻连接导线和平安接地装置。6、校验自检试通电。三、监理工作的控制要点及目的值：1、低压配电箱：⑴低压配电箱的构造是否符合相关及要求。⑵配电箱构造用钢的防腐保护是否符合要求。2、电照工程：⑴电缆及其附件的技术应齐全。⑵电缆型、规格、长度应符合订货要求附件齐全电缆外观不应受损。⑶电缆封端应严当外观检查有疑心时应进展受潮判断或试验。⑷电缆敷设电缆加工时应检查其尺寸、口、弯制、防腐等质量是否符合要求敷设时应检查敷设位置连接每电缆的弯头数量等。电缆埋地敷设时尚应检查埋深、浸度、边接等质量是否符合设计要求。⑸电缆支托架制作时应检查其尺寸、焊接质量、防腐等是否符合要求安装时应检查其位置、转弯处理、支架高差、盖板安装、接地等是否符合设计和要求。⑹电缆敷设时电缆最小弯曲半径是否符合要求。⑺直埋电缆敷设时应检查其开挖途径、开挖深度、回填质量、电缆保护措施及电缆间最小净距是否满足设计要求及符合施工的有关规定。⑻道内敷设电缆应检查径、内壁质量、埋深、入孔井设置等是否符合设计规定及要求。⑼接地应良好。⑽直埋电缆途径标志应与实际途径相符途径标志应明晰、结实、间距适当。3、照明：⑴检查所有零部件的出厂合格证是否齐全材质、尺寸是否符合设计要求。采用的电器是否符合的零部件应配套。⑵检查灯杆所使用的金属材料的材质检验单检查金属构件材料的抗拉强度、屈从强度、抗冲出强度、延伸率和硫、磷含量的合格证以及含碳量和冷弯试验合格证等是否齐全并符合的规定。认为有必要时有特殊要求的材料进展复验及补项检验。⑶检查焊接材料的合格证明检查出厂时对焊缝探伤的合格率是否大于95以上并对杆件及其焊缝作外观检查。焊缝尺寸必须符合设计要求焊缝金属外表的焊棱均匀不得有影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔并且无折皱和中断等缺陷。焊缝区咬肉不允许有深度超过0.5㎜累计总长度不得超过焊缝总长的10。焊缝宽度小于20㎜焊角高度为1.5～2.5㎜。角焊缝尺寸应为6～8㎜焊角尺寸不允许小于设计尺寸。圆梢杆的拼接处灯杆内短衬套的长度应不小于300㎜壁厚应不小于6㎜。多边形灯杆插接处内插外侧焊缝是否已铲平磨光。⑷检查升降式高杆照明装置的升降系统出厂前的可靠性试验是否齐全是否符合设计及有关的规定。⑸检查消费厂商提供的灯杆构造强度计算书是否符合设计中规定的设计条件。⑹检查照明装置的各加工部件是否按设计要求作了防腐处理并具有出厂质检证书。⑺灯杆直线度和圆度各项尺寸误差和形位误差的检验采用直尺、卡尺、程度仪等按设计图纸、技术及相应的行业有关要求进展检验合格前方能使用。⑻检查灯具及其配套的电光源、附件、避雷针等的规格、型是否符合设计规定。⑼检查每个灯杆测量放线确定的平面位置是否符合设计图纸。检查根底开挖尺寸并要求对高杆灯的根底土壤承载力提供试验假设不能满足设计要求应及时业主、设计等及时处理。⑽对钢筋混凝土根底应按有关钢筋混凝土质量要求进展全过程旁站监理地脚螺栓的定位应满足垂直度及根底高程的要求。⑾避雷接地装置的安装过程中应全过程旁站并检验接地电阻值是否满足设计要求高杆灯的避雷接地电阻≤10Ω。⑿灯杆就位后检查灯杆的竖直度≤5‰为合格。⒀高杆灯的安装完成后对升降局部的卸载和脱离这二个过程要进展两次以上实验确保准确无误后将钢丝绳终点标示清楚并调整好灯盘上的限位开关。同时还要检查配电系统、卷扬机构的工作是否正常安装调试要求到达自动挂钩、平安索紧装置及升降机构均匀灵敏运转、动作准确、无卡或迟滞现象上下限位器动作可靠并调整灯具俯角方位准确检查各部位照度是否符合提供的数...
