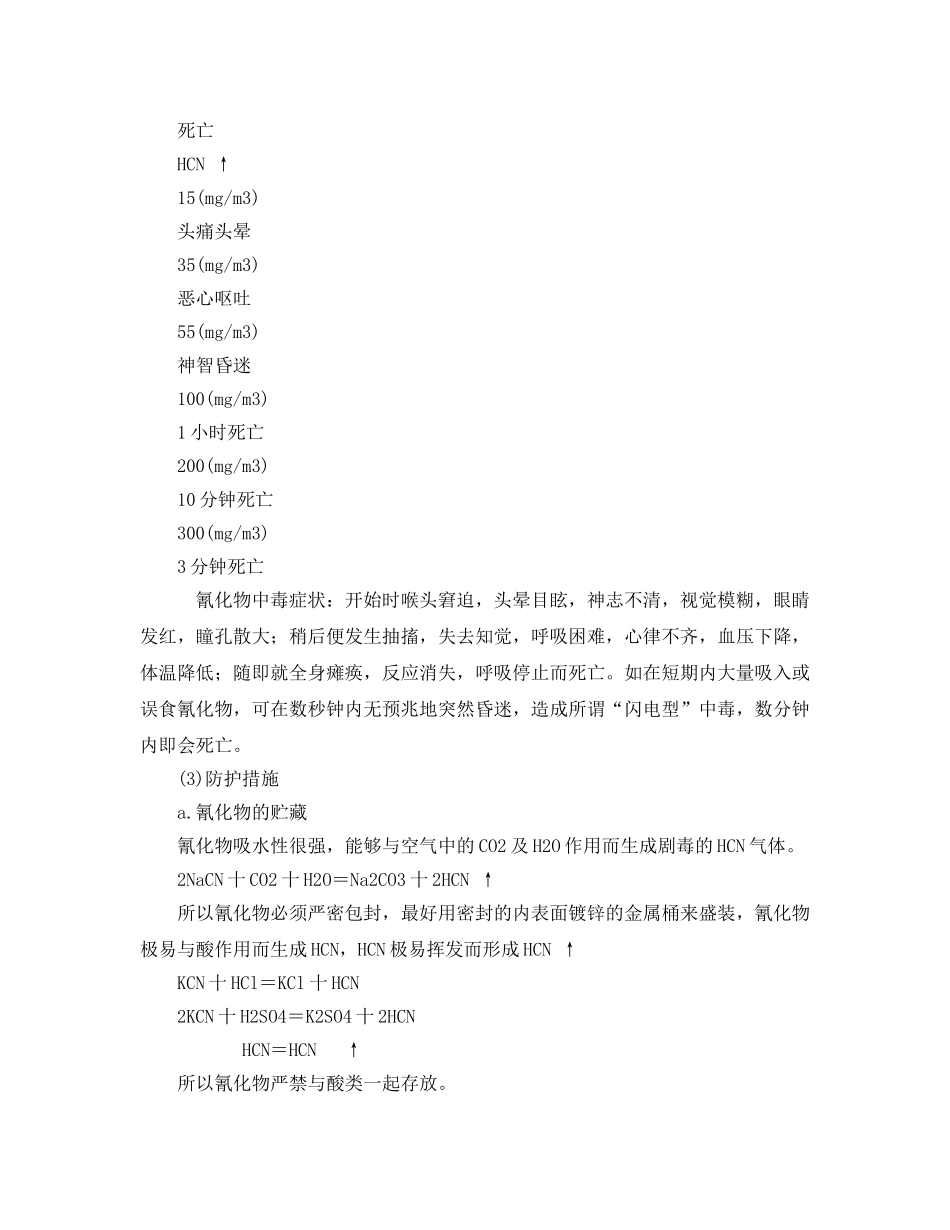

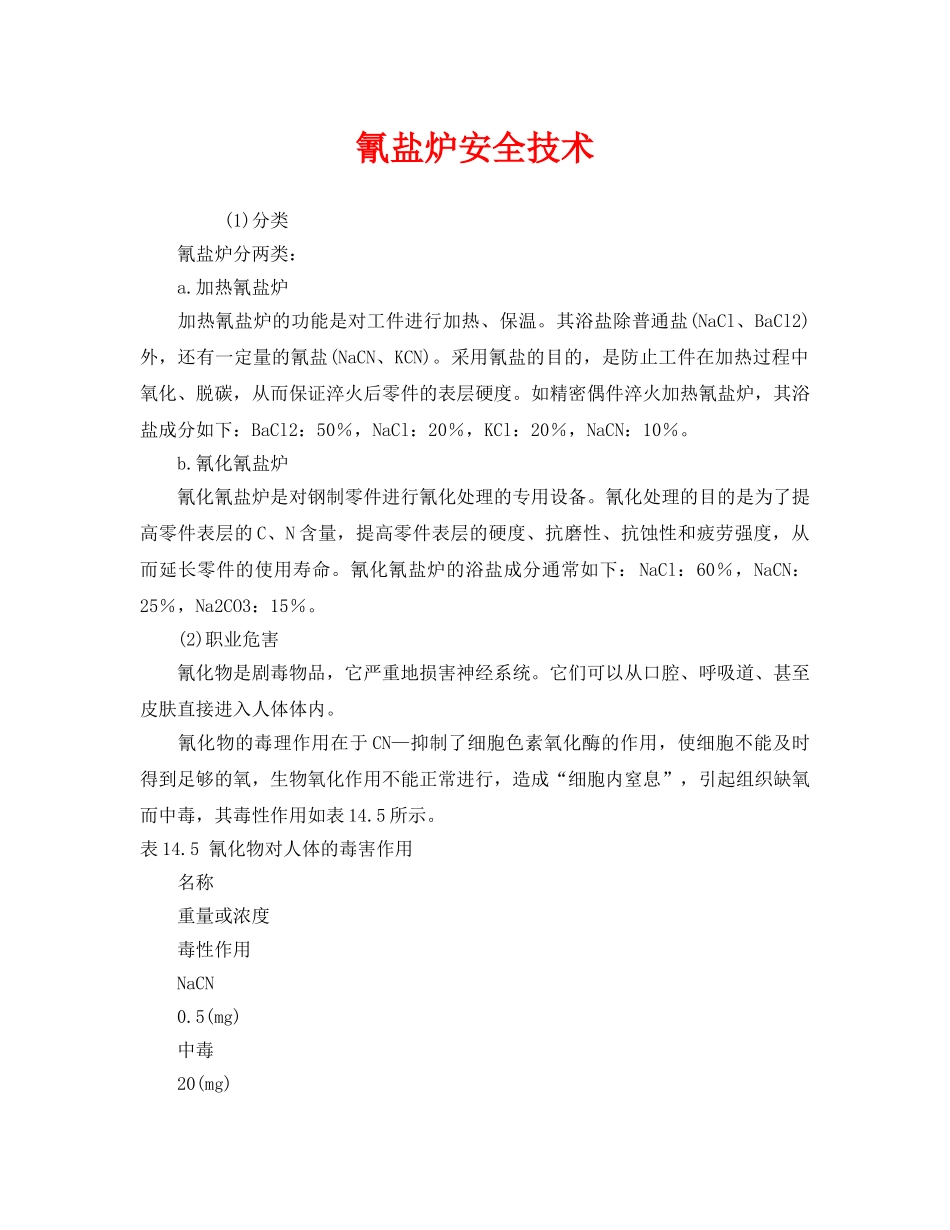

氰盐炉安全技术(1)分类氰盐炉分两类:a.加热氰盐炉加热氰盐炉的功能是对工件进行加热、保温。其浴盐除普通盐(NaCl、BaCl2)外,还有一定量的氰盐(NaCN、KCN)。采用氰盐的目的,是防止工件在加热过程中氧化、脱碳,从而保证淬火后零件的表层硬度。如精密偶件淬火加热氰盐炉,其浴盐成分如下:BaCl2:50%,NaCl:20%,KCl:20%,NaCN:10%。b.氰化氰盐炉氰化氰盐炉是对钢制零件进行氰化处理的专用设备。氰化处理的目的是为了提高零件表层的C、N含量,提高零件表层的硬度、抗磨性、抗蚀性和疲劳强度,从而延长零件的使用寿命。氰化氰盐炉的浴盐成分通常如下:NaCl:60%,NaCN:25%,Na2CO3:15%。(2)职业危害氰化物是剧毒物品,它严重地损害神经系统。它们可以从口腔、呼吸道、甚至皮肤直接进入人体体内。氰化物的毒理作用在于CN—抑制了细胞色素氧化酶的作用,使细胞不能及时得到足够的氧,生物氧化作用不能正常进行,造成“细胞内窒息”,引起组织缺氧而中毒,其毒性作用如表14.5所示。表14.5氰化物对人体的毒害作用名称重量或浓度毒性作用NaCN0.5(mg)中毒20(mg)死亡HCN↑15(mg/m3)头痛头晕35(mg/m3)恶心呕吐55(mg/m3)神智昏迷100(mg/m3)1小时死亡200(mg/m3)10分钟死亡300(mg/m3)3分钟死亡氰化物中毒症状:开始时喉头窘迫,头晕目眩,神志不清,视觉模糊,眼睛发红,瞳孔散大;稍后便发生抽搐,失去知觉,呼吸困难,心律不齐,血压下降,体温降低;随即就全身瘫痪,反应消失,呼吸停止而死亡。如在短期内大量吸入或误食氰化物,可在数秒钟内无预兆地突然昏迷,造成所谓“闪电型”中毒,数分钟内即会死亡。(3)防护措施a.氰化物的贮藏氰化物吸水性很强,能够与空气中的CO2及H2O作用而生成剧毒的HCN气体。2NaCN十CO2十H2O=Na2CO3十2HCN↑所以氰化物必须严密包封,最好用密封的内表面镀锌的金属桶来盛装,氰化物极易与酸作用而生成HCN,HCN极易挥发而形成HCN↑KCN十HCl=KCl十HCN2KCN十H2SO4=K2SO4十2HCNHCN=HCN↑所以氰化物严禁与酸类一起存放。氰化物贮藏室内必须装有通风设备,其启动装置应在室外。工人进入贮藏室前,先开动通风机,5分钟后方可进入。贮藏室的地面应铺以瓷砖,墙壁应刷以油漆。b.氰盐炉的设计根据国卫标准规定:车间空气中HCN↑的浓度不得超过0.3mg/m3。因此,氰盐炉必须有完善的通风设备。在氰盐炉的上部应有炉罩,炉罩上部应有排风装置,排风管的末端应高出本车间及邻近建筑物屋顶数米。氰盐炉的侧面应有抽风口,当炉膛宽度小于400mm时,可装设单侧抽风;大于500mm时,应装设双侧抽风。(排风速度最好在6-8m/sec;排风量最好在35—45m3/m2(炉膛面积)/min。)在氰盐炉周围的工作地区还可设置单体式或系统式局部送风,从而保证工作地区的换气量。表14.6表明了热处理车间氰盐炉抽风时和不抽风时空气中HCN↑含量的对比。由表可知,氰盐炉必须有完备的通风装置,否则无法正常工作。表14.6抽风时和不抽风时空气中HCN↑含量的对比氰盐成分HCN↑含量(mg/m3)抽风时不抽风时100%KCN0.0140.1665%KCN+35%NaHCO30.0550.59此外,在氰盐炉的通风系统中,还应装置报警装置,当通风能降低5%时,应及时发出报警信号。c.氰盐炉的操作氰盐炉的操作,除遵守普通盐浴炉的通用操作规程外,还应注意下列事项:①准备工作凡有溃疡性皮肤病及外伤伤口未完全愈合、且患处暴露在外者,不得从事氰盐炉工作。操作人员必须严格按有关规定佩戴劳保用品,如帽子、口罩、眼镜、手套、工作服、橡胶靴。氰盐炉在使用前,先打开抽风机进行抽风。十分钟后,方可开门进行工作。②生产工作严禁带有硝酸盐(如KNO3)、亚硝酸救(加入KNO2)、氯酸盐(如KClO3:)工件、挂具、夹具进入氰盐炉内,以防因氧化还原反应而发生盐液爆炸飞溅。严禁在氰盐炉地段吸烟、喝水、吃食,以防氰盐中毒。若通风量降低5%、报管装置发出信号或通风装置发生故障时,应立即停止工作,关闭氰盐炉,全体人员撤离现场。当炉温升到850℃左右时,因盐液挥发速度加快而冒出白烟。白烟中含有大量氰盐蒸汽,危害极大。因此可在盐液表面覆盖一薄层石墨粉,以减少盐液挥发。③结束工作停炉后,在盐浴表面未凝固前,不得停止...
