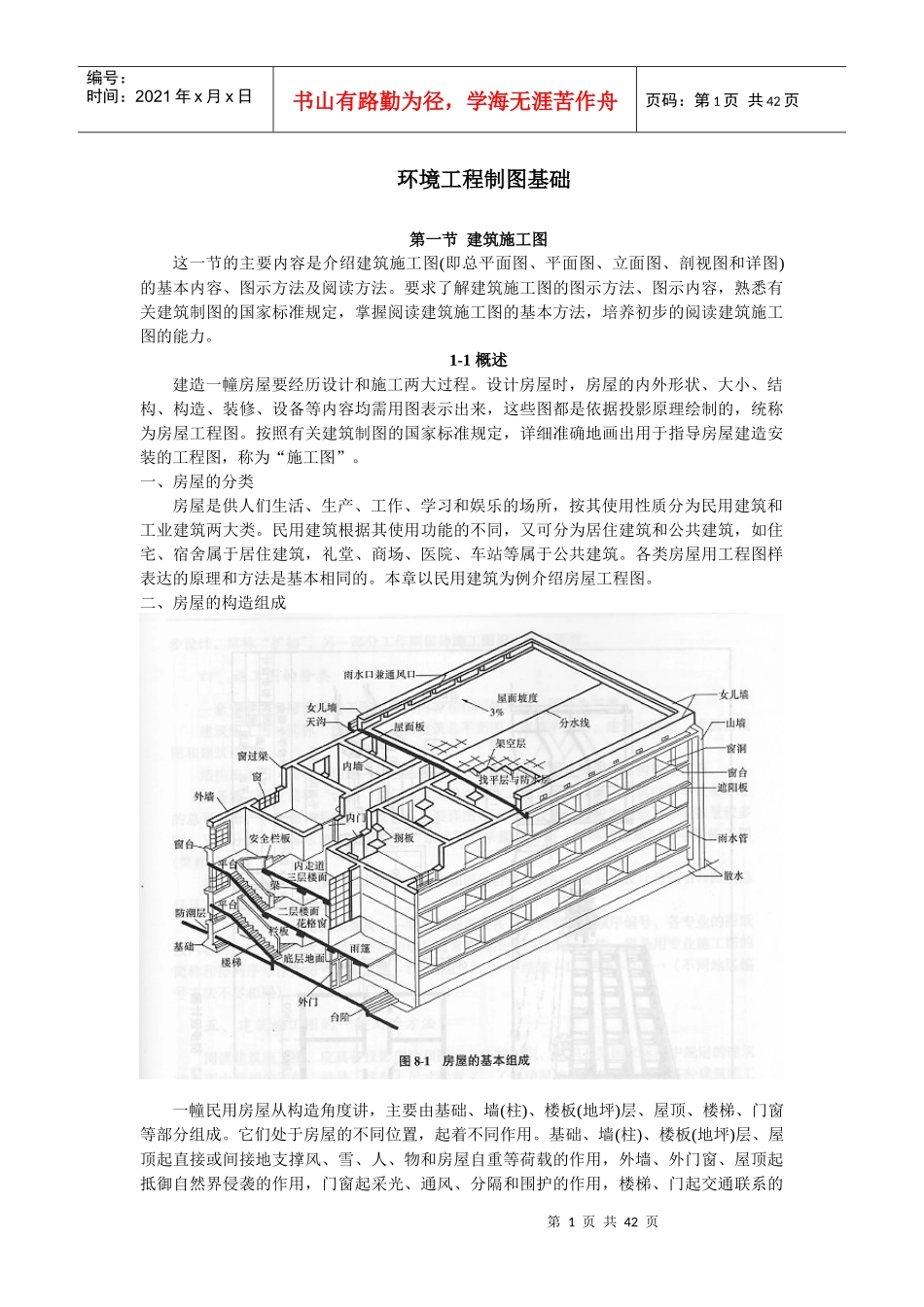

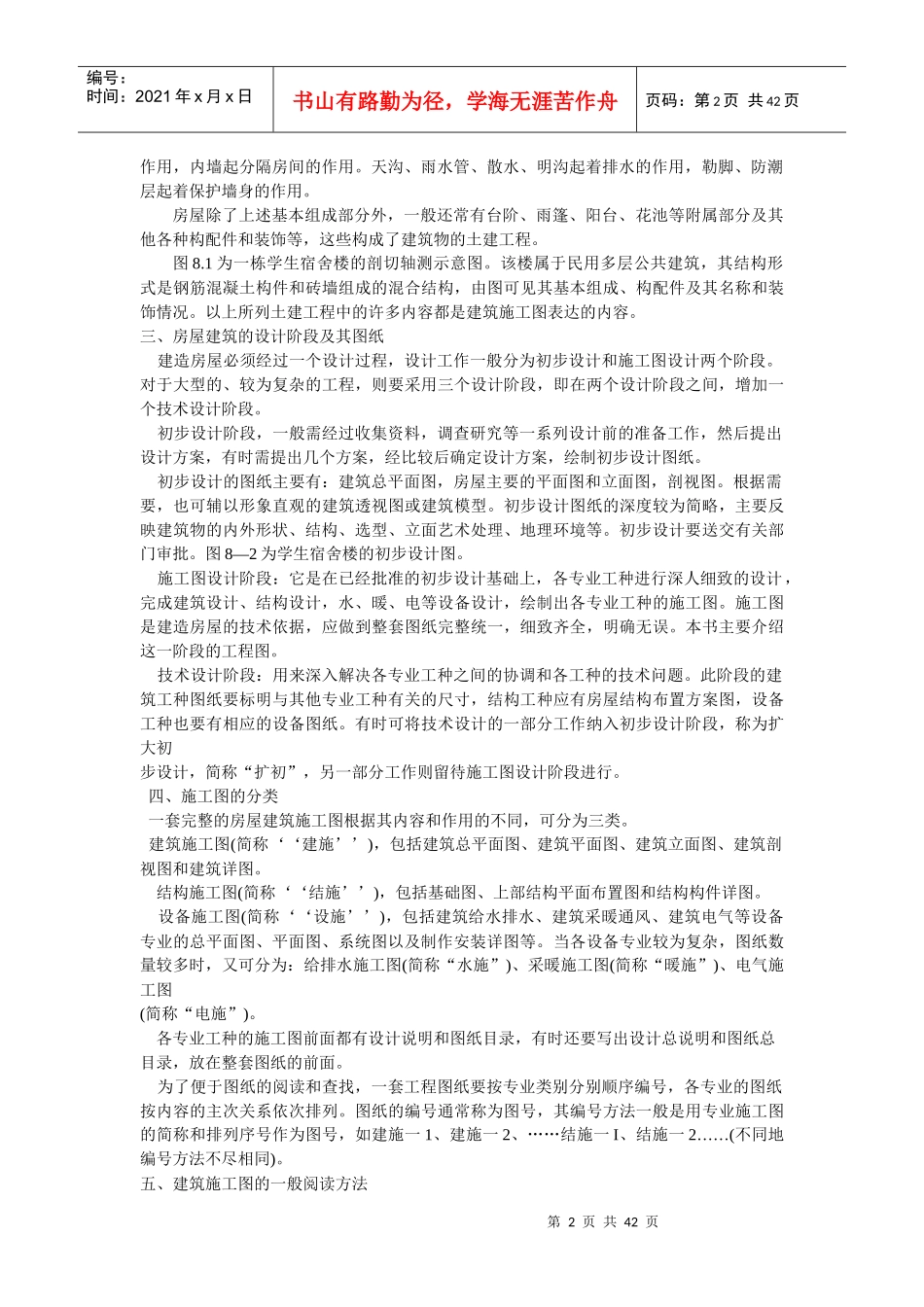

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页环境工程制图基础第一节建筑施工图这一节的主要内容是介绍建筑施工图(即总平面图、平面图、立面图、剖视图和详图)的基本内容、图示方法及阅读方法。要求了解建筑施工图的图示方法、图示内容，熟悉有关建筑制图的国家标准规定，掌握阅读建筑施工图的基本方法，培养初步的阅读建筑施工图的能力。1-1概述建造一幢房屋要经历设计和施工两大过程。设计房屋时，房屋的内外形状、大小、结构、构造、装修、设备等内容均需用图表示出来，这些图都是依据投影原理绘制的，统称为房屋工程图。按照有关建筑制图的国家标准规定，详细准确地画出用于指导房屋建造安装的工程图，称为“施工图”。一、房屋的分类房屋是供人们生活、生产、工作、学习和娱乐的场所，按其使用性质分为民用建筑和工业建筑两大类。民用建筑根据其使用功能的不同，又可分为居住建筑和公共建筑，如住宅、宿舍属于居住建筑，礼堂、商场、医院、车站等属于公共建筑。各类房屋用工程图样表达的原理和方法是基本相同的。本章以民用建筑为例介绍房屋工程图。二、房屋的构造组成一幢民用房屋从构造角度讲，主要由基础、墙(柱)、楼板(地坪)层、屋顶、楼梯、门窗等部分组成。它们处于房屋的不同位置，起着不同作用。基础、墙(柱)、楼板(地坪)层、屋顶起直接或间接地支撑风、雪、人、物和房屋自重等荷载的作用，外墙、外门窗、屋顶起抵御自然界侵袭的作用，门窗起采光、通风、分隔和围护的作用，楼梯、门起交通联系的第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页作用，内墙起分隔房间的作用。天沟、雨水管、散水、明沟起着排水的作用，勒脚、防潮层起着保护墙身的作用。房屋除了上述基本组成部分外，一般还常有台阶、雨篷、阳台、花池等附属部分及其他各种构配件和装饰等，这些构成了建筑物的土建工程。图8.1为一栋学生宿舍楼的剖切轴测示意图。该楼属于民用多层公共建筑，其结构形式是钢筋混凝土构件和砖墙组成的混合结构，由图可见其基本组成、构配件及其名称和装饰情况。以上所列土建工程中的许多内容都是建筑施工图表达的内容。三、房屋建筑的设计阶段及其图纸建造房屋必须经过一个设计过程，设计工作一般分为初步设计和施工图设计两个阶段。对于大型的、较为复杂的工程，则要采用三个设计阶段，即在两个设计阶段之间，增加一个技术设计阶段。初步设计阶段，一般需经过收集资料，调查研究等一系列设计前的准备工作，然后提出设计方案，有时需提出几个方案，经比较后确定设计方案，绘制初步设计图纸。初步设计的图纸主要有：建筑总平面图，房屋主要的平面图和立面图，剖视图。根据需要，也可辅以形象直观的建筑透视图或建筑模型。初步设计图纸的深度较为简略，主要反映建筑物的内外形状、结构、选型、立面艺术处理、地理环境等。初步设计要送交有关部门审批。图8—2为学生宿舍楼的初步设计图。施工图设计阶段：它是在已经批准的初步设计基础上，各专业工种进行深人细致的设计，完成建筑设计、结构设计，水、暖、电等设备设计，绘制出各专业工种的施工图。施工图是建造房屋的技术依据，应做到整套图纸完整统一，细致齐全，明确无误。本书主要介绍这一阶段的工程图。技术设计阶段：用来深入解决各专业工种之间的协调和各工种的技术问题。此阶段的建筑工种图纸要标明与其他专业工种有关的尺寸，结构工种应有房屋结构布置方案图，设备工种也要有相应的设备图纸。有时可将技术设计的一部分工作纳入初步设计阶段，称为扩大初步设计，简称“扩初”，另一部分工作则留待施工图设计阶段进行。四、施工图的分类一套完整的房屋建筑施工图根据其内容和作用的不同，可分为三类。建筑施工图(简称‘‘建施’’)，包括建筑总平面图、建筑平面图、建筑立面图、建筑剖视图和建筑详图。结构施工图(简称‘‘结施’’)，包括基础图、上部结构平面布置图和结构构件详图。设备施工图(简称‘‘设施’’)，包括建筑给水排水、建筑采暖通风、建筑电气等设备专业的总平面图、平面图、系统图以及制作安装详图等。当各...
