医院建筑的强电设计要点VIP免费

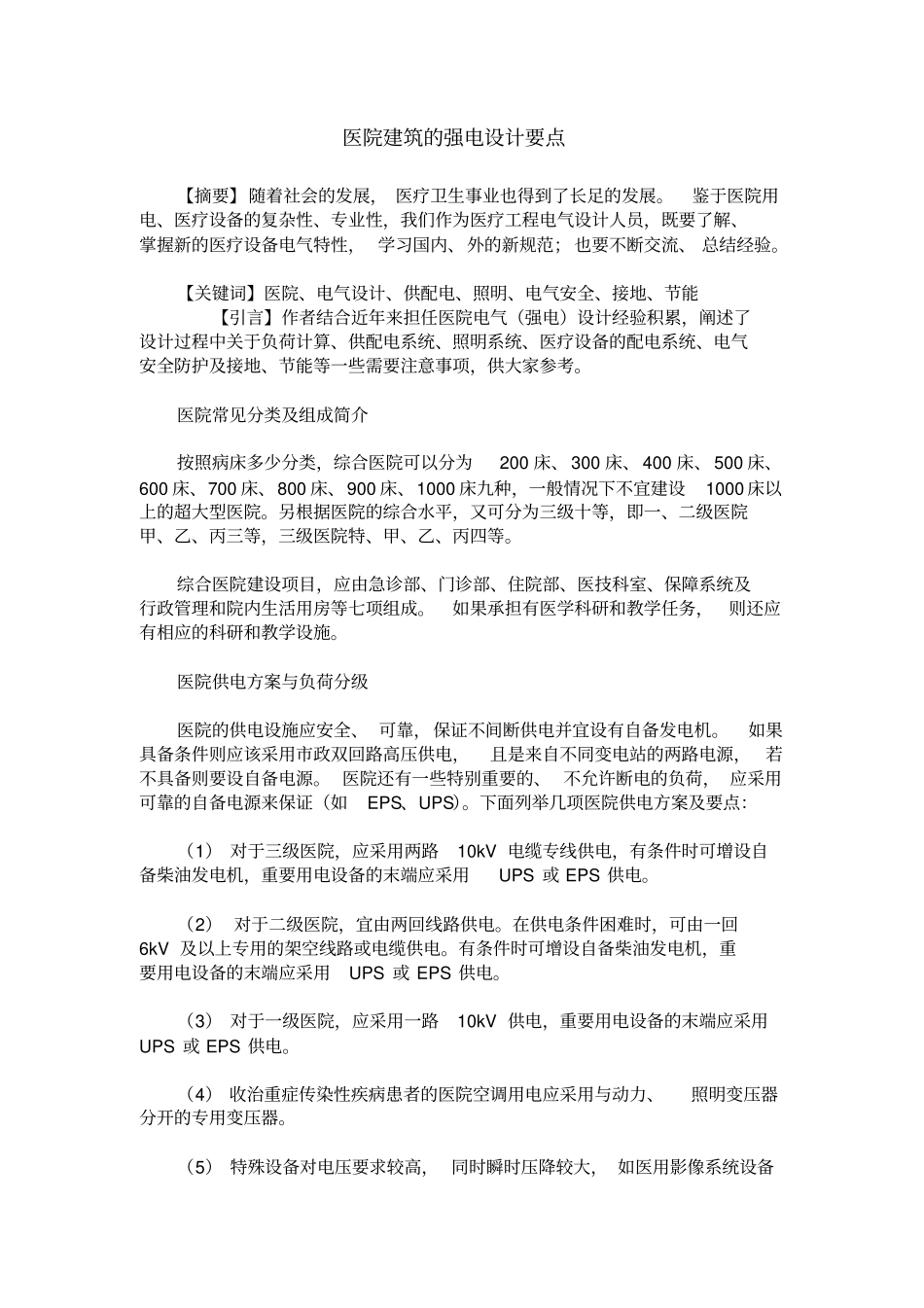

医院建筑的强电设计要点_第1页
1/1
医院建筑的强电设计要点【摘要】随着社会的发展,医疗卫生事业也得到了长足的发展。鉴于医院用电、医疗设备的复杂性、专业性,我们作为医疗工程电气设计人员,既要了解、掌握新的医疗设备电气特性,学习国内、外的新规范;也要不断交流、总结经验。【关键词】医院、电气设计、供配电、照明、电气安全、接地、节能【引言】作者结合近年来担任医院电气(强电)设计经验积累,阐述了设计过程中关于负荷计算、供配电系统、照明系统、医疗设备的配电系统、电气安全防护及接地、节能等一些需要注意事项,供大家参考。医院常见分类及组成简介按照病床多少分类,综合医院可以分为200床、300床、400床、500床、600床、700床、800床、900床、1000床九种,一般情况下不宜建设1000床以上的超大型医院。另根据医院的综合水平,又可分为三级十等,即一、二级医院甲、乙、丙三等,三级医院特、甲、乙、丙四等。综合医院建设项目,应由急诊部、门诊部、住院部、医技科室、保障系统及行政管理和院内生活用房等七项组成。如果承担有医学科研和教学任务,则还应有相应的科研和教学设施。医院供电方案与负荷分级医院的供电设施应安全、可靠,保证不间断供电并宜设有自备发电机。如果具备条件则应该采用市政双回路高压供电,且是来自不同变电站的两路电源,若不具备则要设自备电源。医院还有一些特别重要的、不允许断电的负荷,应采用可靠的自备电源来保证(如EPS、UPS)。下面列举几项医院供电方案及要点:(1)对于三级医院,应采用两路10kV电缆专线供电,有条件时可增设自备柴油发电机,重要用电设备的末端应采用UPS或EPS供电。(2)对于二级医院,宜由两回线路供电。在供电条件困难时,可由一回6kV及以上专用的架空线路或电缆供电。有条件时可增设自备柴油发电机,重要用电设备的末端应采用UPS或EPS供电。(3)对于一级医院,应采用一路10kV供电,重要用电设备的末端应采用UPS或EPS供电。(4)收治重症传染性疾病患者的医院空调用电应采用与动力、照明变压器分开的专用变压器。(5)特殊设备对电压要求较高,同时瞬时压降较大,如医用影像系统设备
