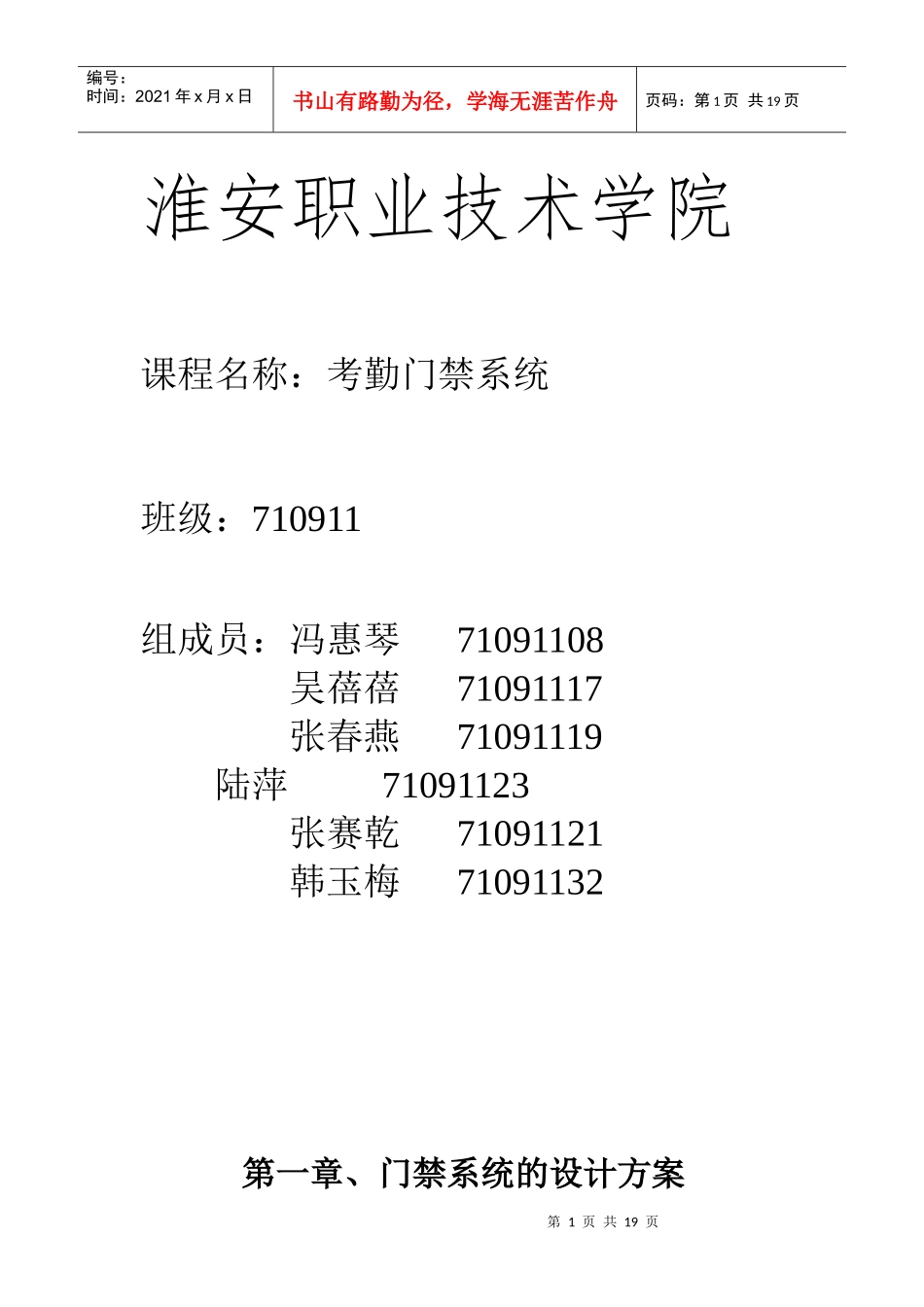

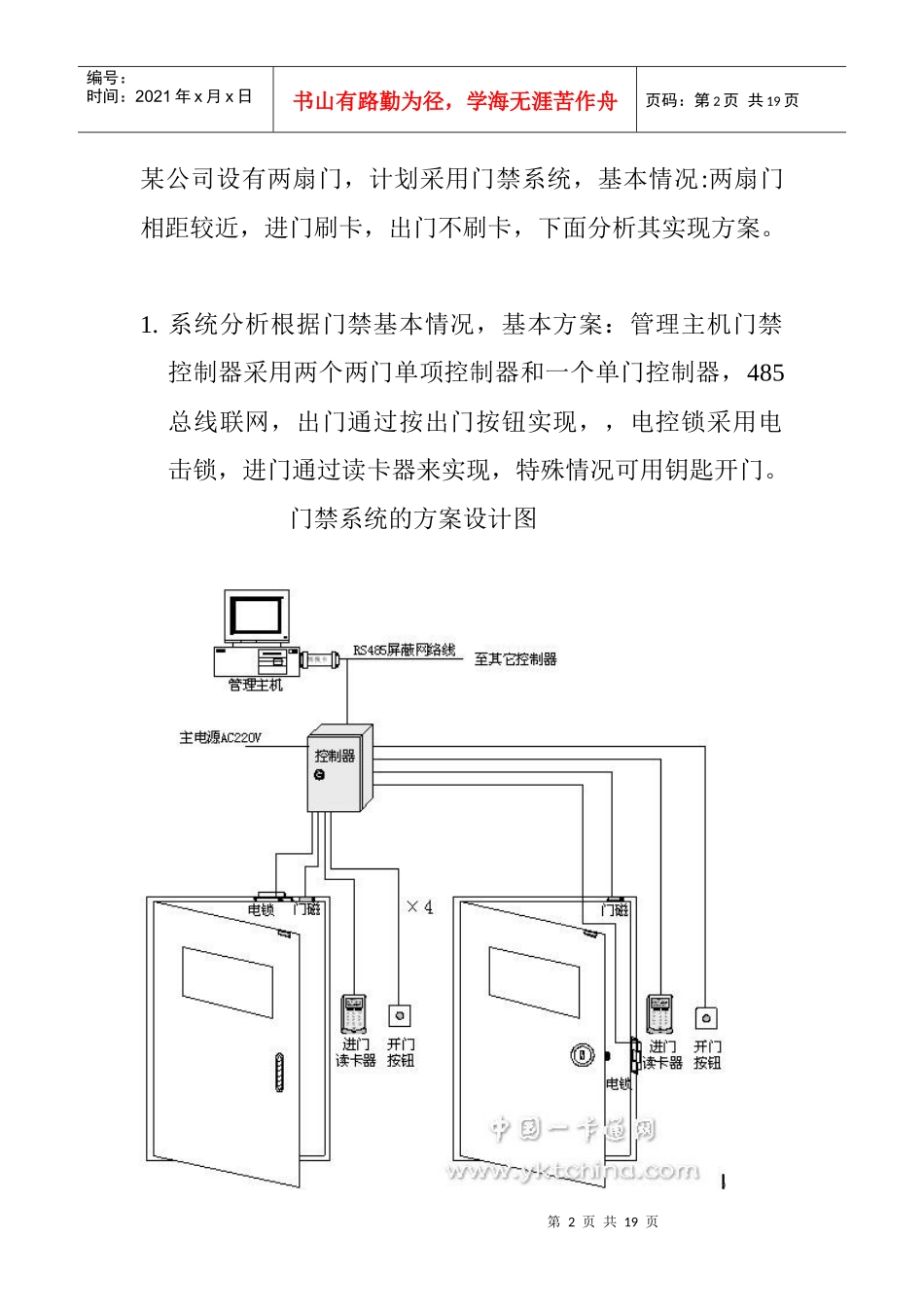

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页淮安职业技术学院课程名称：考勤门禁系统班级：710911组成员：冯惠琴71091108吴蓓蓓71091117张春燕71091119陆萍71091123张赛乾71091121韩玉梅71091132第一章、门禁系统的设计方案第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页某公司设有两扇门，计划采用门禁系统，基本情况:两扇门相距较近，进门刷卡，出门不刷卡，下面分析其实现方案。1.系统分析根据门禁基本情况，基本方案：管理主机门禁控制器采用两个两门单项控制器和一个单门控制器，485总线联网，出门通过按出门按钮实现，，电控锁采用电击锁，进门通过读卡器来实现，特殊情况可用钥匙开门。门禁系统的方案设计图第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第二章概述整个系统由管理主机，门禁控制器，电击锁，读卡器，按钮开关等组成。员工在读卡器上刷卡，纪录保存在机具里。通过上位机软件将数据采集并作考勤纪录分析。几种常用的考勤模式：1．纸卡考勤：每月要更换工卡，需要人工统计考勤数据；2．指纹考勤：成本较高，对指纹识别要求清晰；3．接触式IC卡考勤：机具与卡易磨损，对卡面裸露信息模块要保护；4．射频卡考勤：射频感应，可反复利用相比较本系统使用十分简单方便，持卡人只要将IC卡在读卡器感应区（5-10cm）快速晃动一下，读卡器就能感应到IC卡并将卡中的信息保存到读卡器，到时由管理电脑采集到数据库服务器中，供系统软件作数据分析。在刷卡的过程中读卡器会对IC卡进行多重验证，包括非法卡的判断、有效期的判断、权限的判断等，并可连接外设进行电锁开门、非法卡的报警提示，整个判断过程小于0.5秒。所有的读写器通过485网络连接，管理电脑与读卡器的通讯均通过485网络来控制。读卡器可脱机使用，有自己的存储机制及存储空间，即使不连接电脑也可正常工作。该系统的便捷、高效、实用、合理性等方面在客户群中得到广泛的肯定。一．设计目标持有效卡人能很方便地进出门道；无卡或持无效卡的人不能进出门道；出现异常情况有紧急应对措施；可通过计算机软件方便地查询某人某时的详细出入记录；管理人员能随时控制每张卡的进出权限；持有效卡人上下班能很方便、第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页很直观地刷卡考勤；能够方便地处理请假、加班等考勤相关事项；管理人员能方便地查询考勤刷卡记录；系统能如实地反映每个人的考勤情况；管理人员能方便地统计、打印或导出考勤统计结果；系统具有经济合理的运行成本。二．设计原则智能门禁系统通过计算机对各控制器实施监控和管理，采用RS485通信接口，支持TCP/IP协议。在有多个门禁点控制的系统中，可以采用架设专用通信线的方法组成专用系统网络，用RS232/485信号方式实现与计算机之间的通信。也可以利用社区内部或现代企业、集团已架设的局域网(LAN)，把门禁系统融入局域网或接入Internet之中，无须另外架设线网，即可在世界的任何一个地点对同一个系统内的不同门禁点实现远程管理和控制。设计原则基本原则：(1)先进性(2)安全性(3)卡号的安全性(4)实用性(5)方便性(6)可扩展性和易维护性(7)开放性第三章、系统功能设计及特点一、系统功能框图第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页二、系统拓扑图三．实现原理图第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页三．系统功能组成第7页共19页第6页共19页基本功能联动功能集中管理功能编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页门禁管理系统的功能包括基本功能、联动功能和集中管理功能。1．基本功能门禁管理系统的基本功能包括：可控制各种不同的电控锁；对不同的人可以设置不同的通行权限；一天可设置6个时间段，可严格控制人员在每个时段的进出与否；可以设定允许通行的时段在节假日及周末是否有效；强行开...
