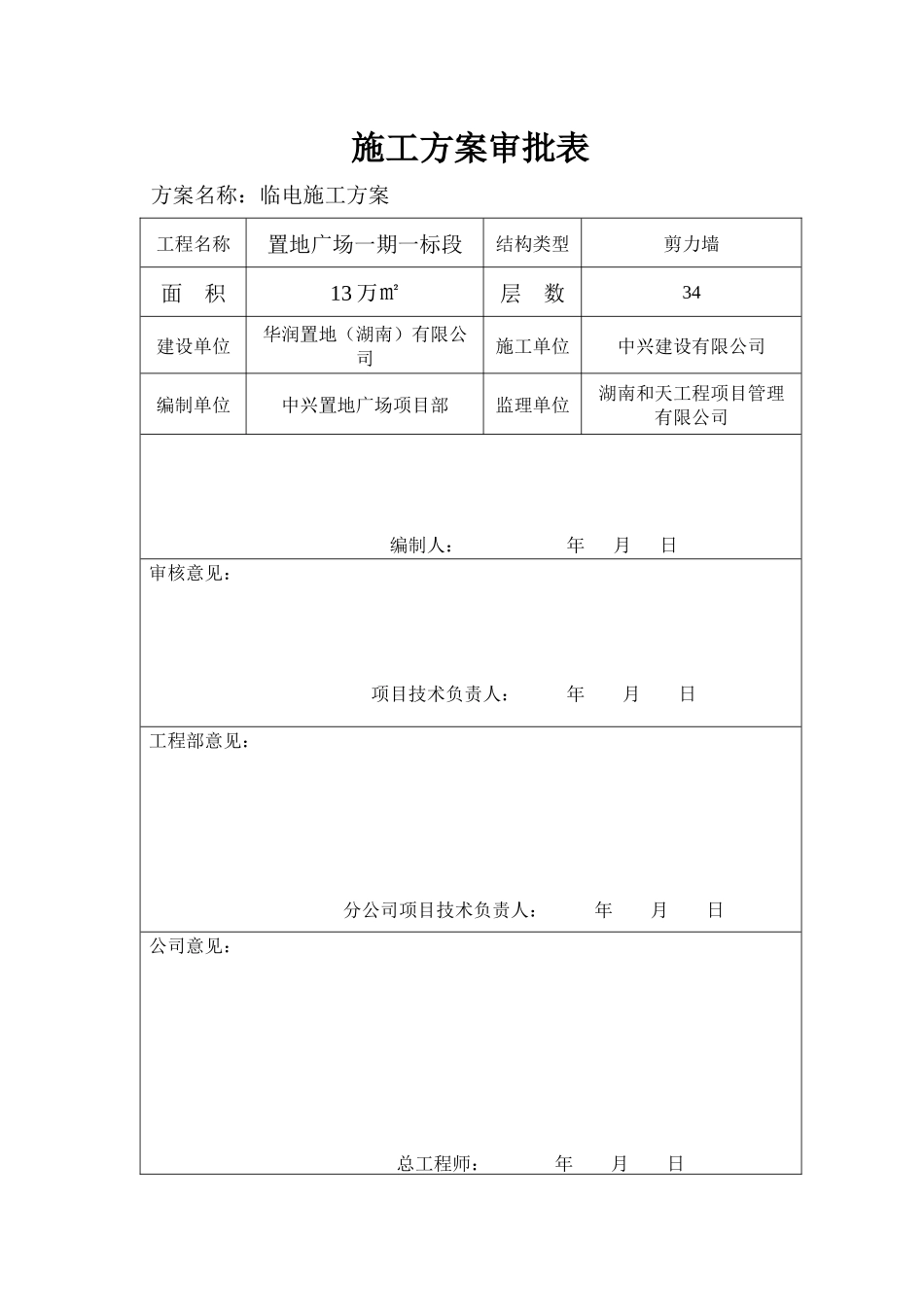

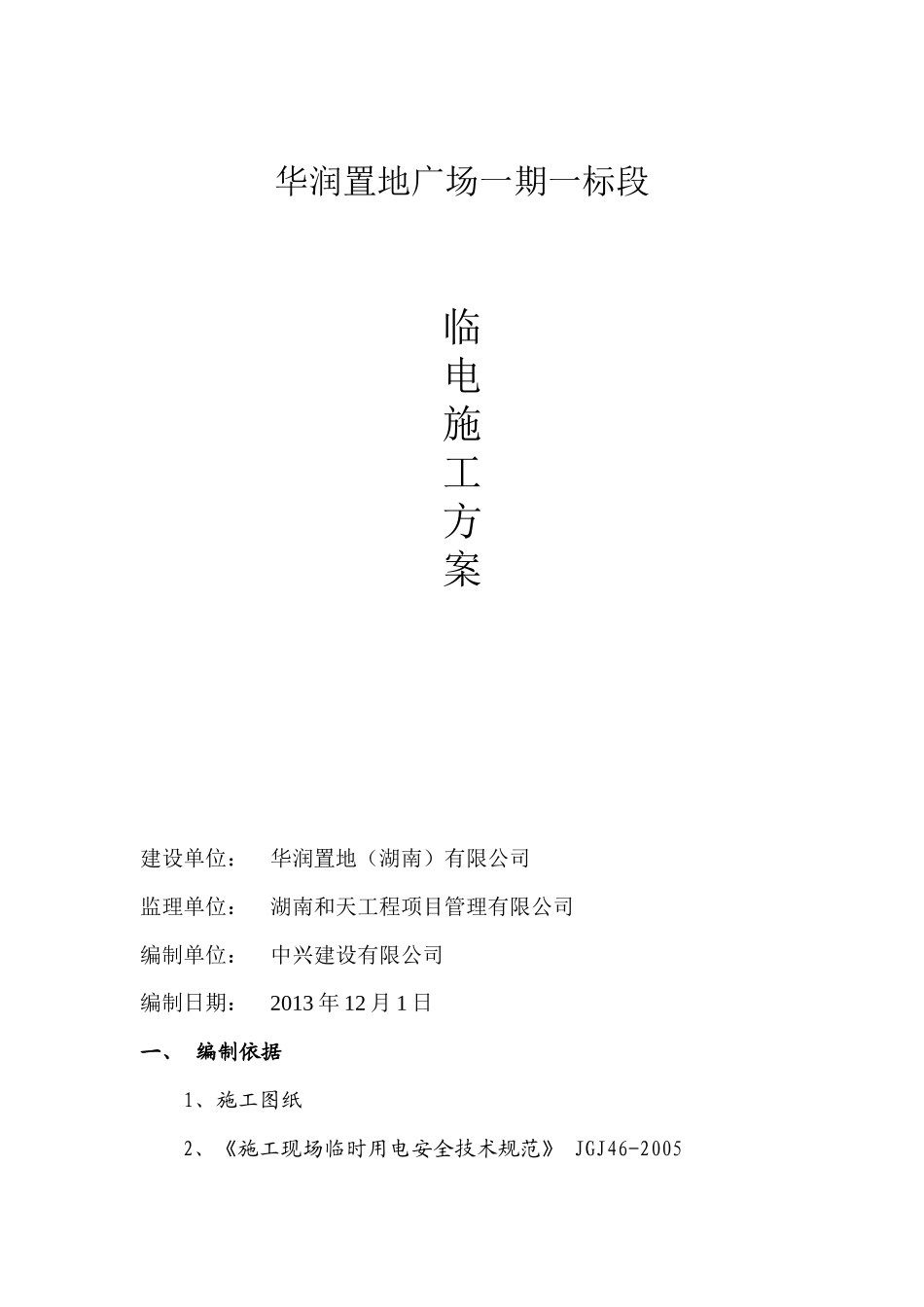

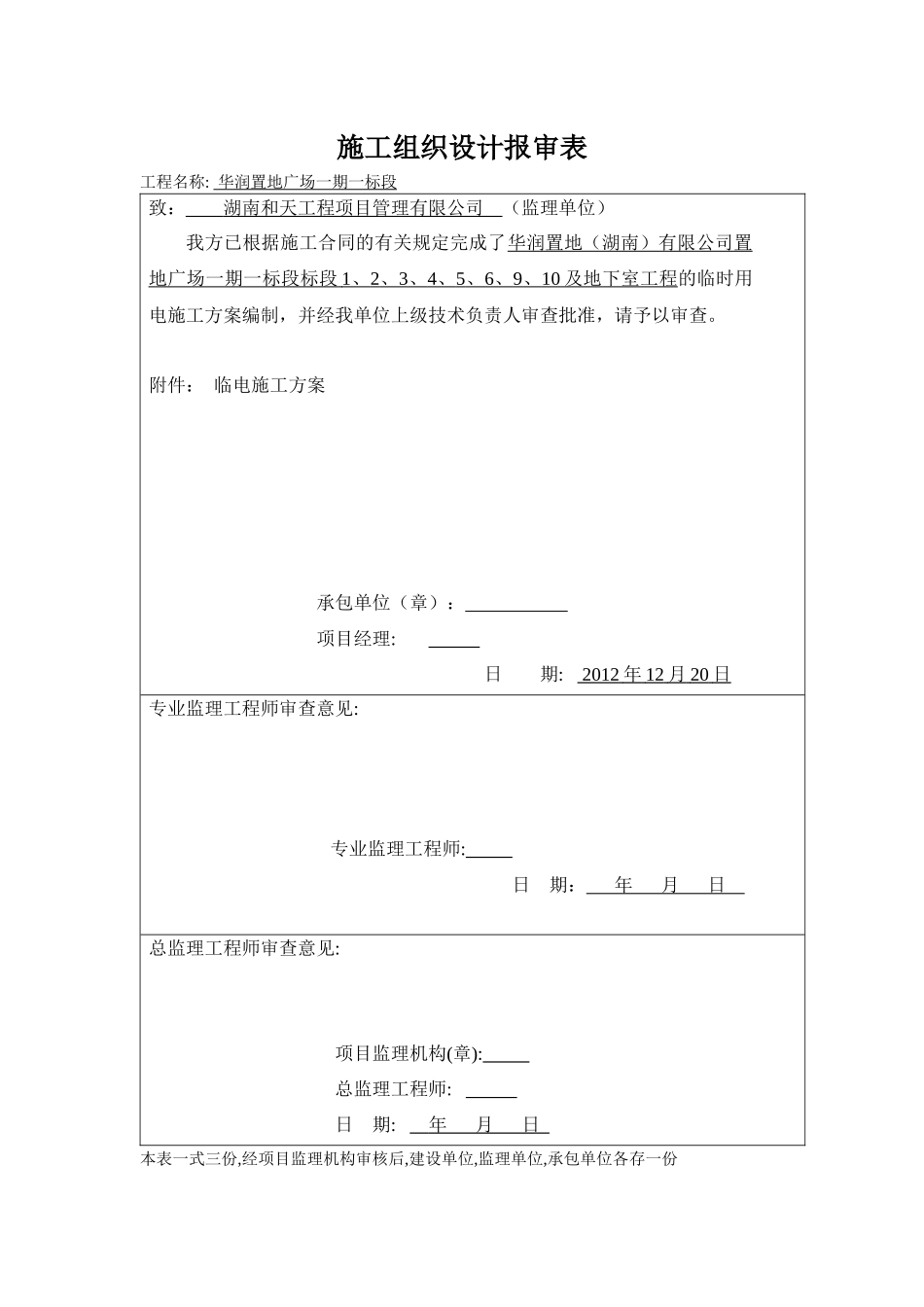

施工组织设计报审表工程名称:华润置地广场一期一标段致：湖南和天工程项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了华润置地（湖南）有限公司置地广场一期一标段标段1、2、3、4、5、6、9、10及地下室工程的临时用电施工方案编制，并经我单位上级技术负责人审查批准，请予以审查。附件：临电施工方案承包单位（章）：项目经理:日期:2012年12月20日专业监理工程师审查意见:专业监理工程师:日期：年月日总监理工程师审查意见:项目监理机构(章):总监理工程师:日期:年月日本表一式三份,经项目监理机构审核后,建设单位,监理单位,承包单位各存一份施工方案审批表方案名称：临电施工方案工程名称置地广场一期一标段结构类型剪力墙面积13万㎡层数34建设单位华润置地（湖南）有限公司施工单位中兴建设有限公司编制单位中兴置地广场项目部监理单位湖南和天工程项目管理有限公司编制人：年月日审核意见：项目技术负责人：年月日工程部意见：分公司项目技术负责人：年月日公司意见：总工程师：年月日华润置地广场一期一标段临电施工方案建设单位：华润置地（湖南）有限公司监理单位：湖南和天工程项目管理有限公司编制单位：中兴建设有限公司编制日期：2013年12月1日一、编制依据1、施工图纸2、《施工现场临时用电安全技术规范》JGJ46-20053、《低压配电设计规范》GB50054-20114、《建筑工程施工现场供电安全规范》GB50194-935、《通用用电设备配电设计规范》GB50055-936、《供配电系统设计规范》GB50052-20097、《建筑施工安全检查标准》JGJ59-2011.二、工程概况华润置地（湖南）有限公司置地广场一期一标段工程，由中兴建设有限公司承建施工，湖南和天工程项目管理有限公司负责监理。总计：130000m2，其中地下室14000m2，主楼1100000m2，均为住宅工程。局部为商铺，标准层2.90m高。建筑总高（98.6m）；承重墙为钢筋砼墙，内外隔墙为100-200厚页岩多孔砖。基础结构形式采用人工挖孔灌注桩基础，桩径800-1200。主体结构形式为钢筋混凝土剪力墙结构。地下车库为框架结构。三、总体配电方案采用三相五线制，三级配电、二级保护，设备一机一闸一保护，铁质配电盘箱。由业主给出的电源引入施工现场配电室的总电箱，再有总配电供至各分配电箱，由分配电箱供至用电设备，所有动力线路采用埋地电缆。根据施工现场平面布置图，施工现场分为10个回路，混凝土输送泵采用单回路，其他每一栋号采用一个回路，办公区为一个回路。钢筋加工场地为一个回路。地面控制箱控制如下用电设备：塔吊、施工电梯、混凝土输送泵、地面照明、料场机械。楼层控制箱主要控制：电渣压力焊、电弧焊机、振动器、楼层照明等。四、施工机具一览表序号机具名称型号数量（台）单机功率合计(KW)(KVA)(KW)(KVA)1塔吊TC56105351752砼泵HBT120C3902703电焊机BX1-300328.8086.44电焊机BX-630-234701415钢筋切断机GQ40－243126钢筋弯曲机GW4063187钢筋调直机GT4-1439.528.58无齿锯42.28.89振捣棒ZDL-50201.53010圆盘锯MJ10432.26.611双笼人货电梯SCD200/20083326412消防水泵50DC12－12.5*1021122合计834.9227.4五、负荷计算，选择导线截面，配电箱选型1、变压器的校核电动机额定功率ΣP1=700.9KW电焊机额定功率ΣP2=227.4KVA用电设备计算负荷(取设备的功率因素cosφ=0.75,tgφ=0.881，设备需要系数KX=0.75。)PC=KXΣP1=0.75×834.9=626.175kWQC=P2tgφ=227.4×0.881=200.34kvarSC=√PC2+QC2=√626.1752+200.342=657.44kVAIC=SC/(√3*Un)=657.44/(1.732×0.38)=998.90A目前现场甲方必须提供一台P＞700kVA变压器才能满足要求。2、配电导线截面选择1、总施工用电电缆截面计算选择查表选用VV-3*240+2*150电缆。（或两根VV3*150+2*120电缆合并使用）六、主要分路计算干1线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分1至开关箱，开关箱至用电设备采用铜芯橡皮绝缘导线架空敷设。(1)塔式起重机_TC5610开关箱至塔式起重机_TC5610导线截面及开关箱内电气设备选择i)计算电流Kx取1.0，Cosφ=0.70Ijs=Kx×Pe/(1.732×Ue×Co...
