广联达CAD导图培训自学VIP免费

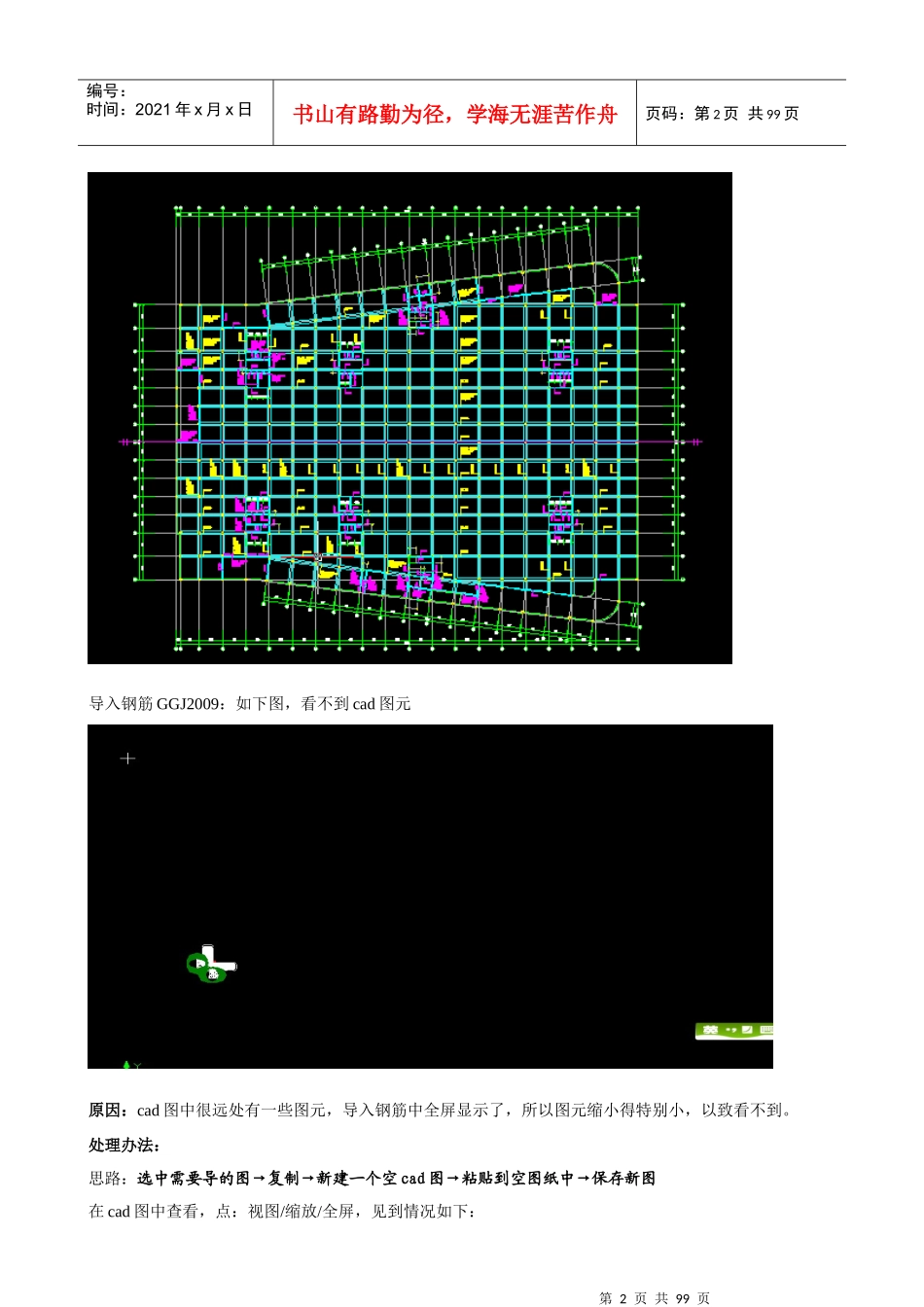

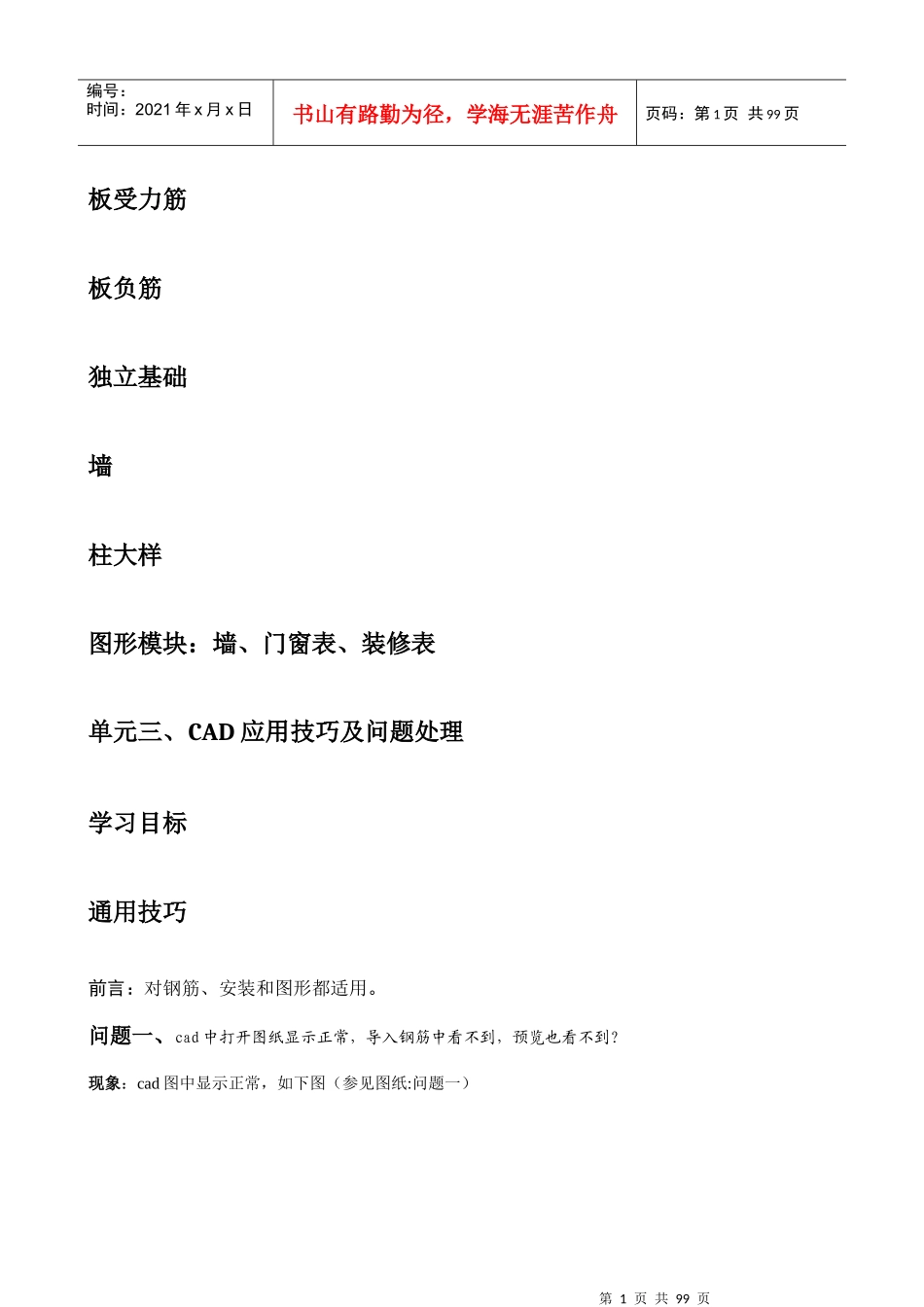

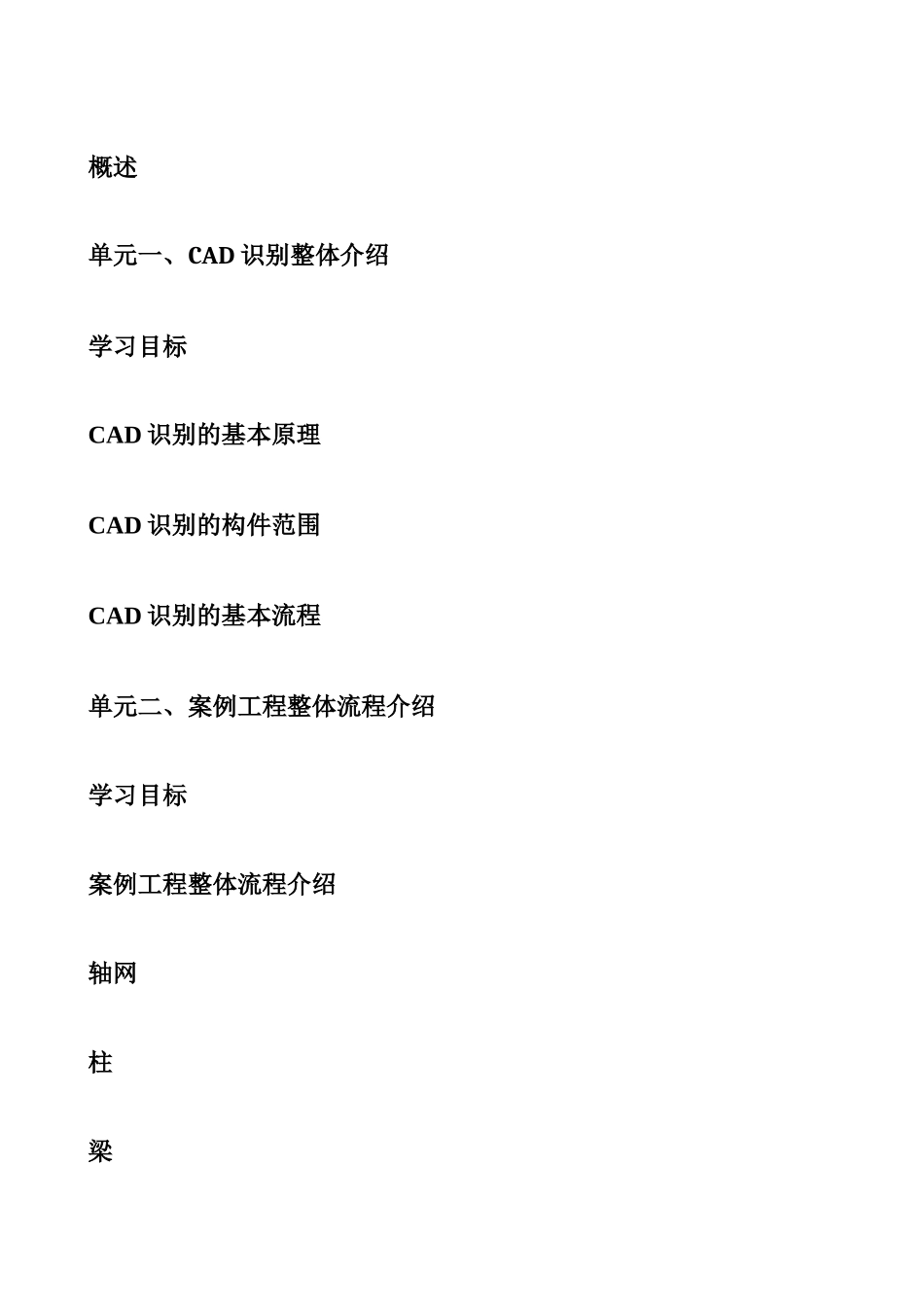

概述单元一、CAD识别整体介绍学习目标CAD识别的基本原理CAD识别的构件范围CAD识别的基本流程单元二、案例工程整体流程介绍学习目标案例工程整体流程介绍轴网柱梁第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页板受力筋板负筋独立基础墙柱大样图形模块：墙、门窗表、装修表单元三、CAD应用技巧及问题处理学习目标通用技巧前言：对钢筋、安装和图形都适用。问题一、cad中打开图纸显示正常，导入钢筋中看不到，预览也看不到？现象：cad图中显示正常，如下图（参见图纸:问题一）第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页导入钢筋GGJ2009：如下图，看不到cad图元原因：cad图中很远处有一些图元，导入钢筋中全屏显示了，所以图元缩小得特别小，以致看不到。处理办法：思路：选中需要导的图→复制→新建一个空cad图→粘贴到空图纸中→保存新图在cad图中查看，点：视图/缩放/全屏，见到情况如下：第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页证明此时是因为cad图中无限远处有图元，导致软件导入之后跟这个情况一致。处理办法就是删除不需要的无限远处的图元，最简单的处理方式是：a.框选中需要导的cad图元，如下图b.点鼠标右键中的复制，或者用快捷键Ctrl+Cc.然后点cad菜单，文件/新建，弹出下面的界面第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页d.选择下图的项Cad软件就新建出一个新的cad空工程e.在新工程中，右键点【粘贴】，或者按快捷键Ctrl+V，弹出下面的动态输入框，输入0，0坐标，然后双击一下滚轮进行全屏显示即可。第5页共99页第4页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共99页这样cad图就处理好了，然后保存cad图即可。注意保存的时候注意不要选择2010版本，必须低于2010版本，如下图说明操作即可。第6页共99页第5页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共99页f.经过上述操作，GGJ2009软件就能正确导入了。备注：这种操作方式，也适用于处理分割cad图、cad图坐标过大导入钢筋中看不到图的情况。对于较大的cad图，建议用此方法将图纸分割再导入。问题二、Cad图导入报错，不能导入到钢筋软件中？（参见图纸问题二）现象：导入附件CAD图，报错：Accessviolationataddress0E7A148Dinmodule'GGCEngine.dll'.Readofaddress00000000或者导入报错：内存溢出，或者：outofmemory原因：cad图元太多了（有166万个图元），导致内存溢出处理办法：不导入图纸中的某些无用的图元（如家具、厨卫、消防、绿化、树、填充等这些图层的图元）操作方式：思路：修改cad图，将部分cad图的图层隐藏（因为钢筋软件不导入cad图中隐藏的图元）。a.打开cad图，如下图所示，下图中就有大量的无用图元（如家具、厨卫、消防等）b.点击菜单下格式/图层或者点下图的按钮弹出窗体如下图：第7页共99页第6页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共99页c.操作方式，将右侧【开】那一列的状态，单击那个“灯泡”即可，如下图所示：然后将这个窗体关闭d.查看下图，图元就少了很多了，就能正常导入钢筋软件中了。第8页共99页第7页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共99页问题三、天正cad导入后一片空白，什么也没有导入进来，或者导入后丢一部分东西，但是在天正中打开查看正常？（前提是系统中也安装了天正软件）原因：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题，这是因为天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可思路：将天正的图纸转旧，转换成T3格式再保存即可。第一步，打开天正软件。这里以天正7.5为例，其他版本的方法是一样的。第二步，点击左侧工具条上的“文件布局”→“批量转旧”。（这里不...
