激光切割中常见问题及解决方法课件VIP免费

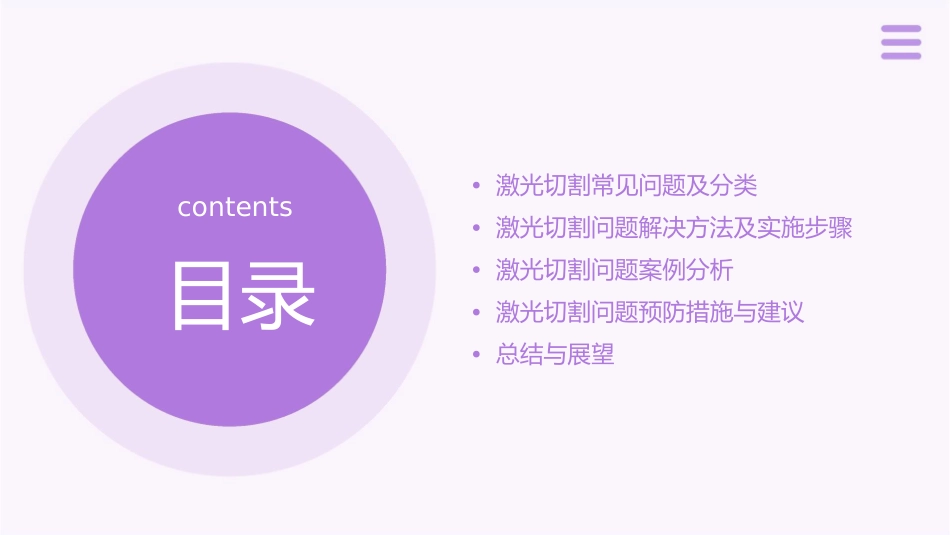

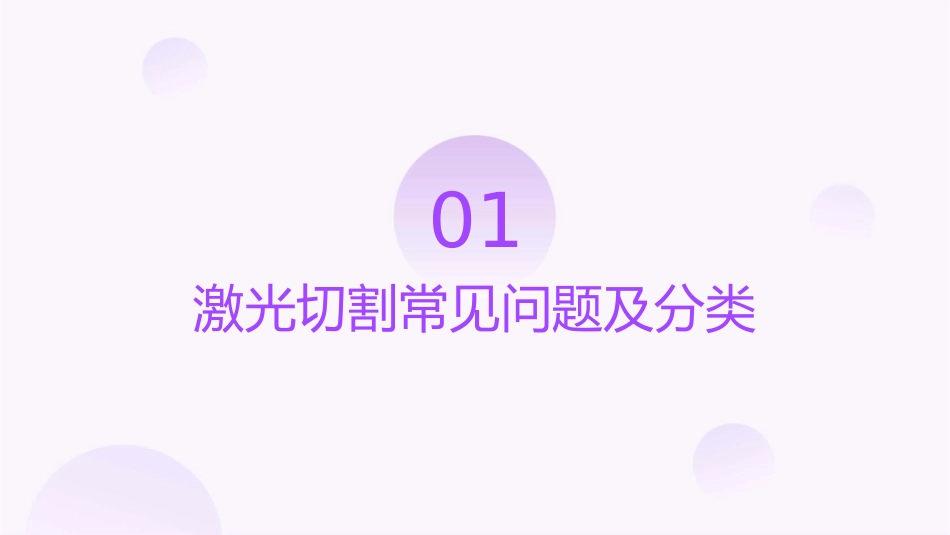

激光切割中常见问题及解决方法课件•激光切割常见问题及分类•激光切割问题解决方法及实施步骤•激光切割问题案例分析•激光切割问题预防措施与建议•总结与展望contents目录01激光切割常见问题及分类切割质量差总结词激光切割质量差是指切割边缘粗糙、有毛刺、不光滑等现象。详细描述激光切割质量差的主要原因包括激光功率低、切割速度慢、气体流速不稳定、材料表面污染等。解决方法包括调整激光功率、提高切割速度、稳定气体流速、清理材料表面等。切割速度慢总结词激光切割速度慢是指在单位时间内切割的材料长度或面积低于正常水平。详细描述激光切割速度慢的主要原因包括激光功率低、切割气体流速不稳定、切割头聚焦不良等。解决方法包括调整激光功率、稳定气体流速、检查并调整聚焦系统等。激光功率低总结词激光功率低是指在单位时间内输出的激光能量低于正常水平。详细描述激光功率低的主要原因包括激光器老化、光路系统调整不当、冷却系统不良等。解决方法包括检查并更换激光器、调整光路系统、检查并维修冷却系统等。切割不连续总结词详细描述激光切割不连续是指切割过程中出现材料未完全切断或切断不均匀的现象。激光切割不连续的主要原因包括激光功率波动、切割速度不稳定、材料表面污染等。解决方法包括调整激光功率、稳定切割速度、清理材料表面等。VS切割变形大总结词激光切割变形大是指在切割过程中材料出现较大程度的变形或弯曲。详细描述激光切割变形大的主要原因包括材料固定不牢固、切割速度过快、气体流速过快等。解决方法包括加强材料固定、降低切割速度、降低气体流速等。02激光切割问题解决方法及实施步骤提高激光功率详细描述：提高激光功率可以改善切割效率和质量，具体实施如下2.调整激光功率至适当水平，以避免浪费和损坏激光器。总结词：当激光功率过低时，会导致切割速度慢、切口不光滑等问题。3.根据切割材料和厚度调整激光功率，使其适应不同材料的切割需求。1.检查激光器是否正常运行，如有问题及时维修或更换。优化切割参数总结词：不合理的切割参数会导致切割效果不佳、材料浪费等问题。3.调整焦点位置，使激光光束聚焦在材详细描述：优化切割参数可以改善切割效率和质量，具体实施如下料表面，提高切割精度。2.调整气体流量和气压，以适应不同材1.根据材料类型和厚度调整切割速度和料的切割需求。功率。更换切割嘴和反射镜详细描述：更换切割嘴和反射镜可以改善切割效果和光束质量，具体实施如下2.选择合适的切割嘴和反射镜，以适应不同材料的切割需求。总结词：切割嘴和反射镜的污染1.定期检查切割嘴和反射镜是否污染或损坏，如有问题及时更换。3.安装新的切割嘴和反射镜时要注意清洁和正确的安装方式。或损坏会导致切割效果下降、激光光束发散等问题。调整光路0102030405总结词：光路不正会导致激光光束偏离、切割效果不佳等问题。详细描述：调整光路可以改善激光光束质量，提高切割效率和质量，具体实施如下1.检查光学元件是否污染或损坏，如有问题及时更换。2.调整光学元件的位置和角度，使激光光束聚焦在材料表面。3.定期进行光路校准和维护，以保证激光器的正常运行。加强切割材料的质量控制总结词：材料质量差详细描述：加强切割材料的质量控制可以改善切割效果和质量，具体实施如下1.检查原材料的质量2.在切割前对材料进行预处理，如清洗、除锈等，以提高切割效果和质量。3.在切割过程中注意材料的放置和固定，以保证切割的稳定性和精度。会导致切割效果不佳、切口不光滑等问题。和规格是否符合要求，如有问题及时处理或更换。03激光切割问题案例分析案例一：切割质量差总结词激光切割质量差是指切割断面不平整、有毛刺、有挂渣等不良现象。详细描述激光切割质量差通常是由于激光功率、气流、焦点位置等参数调整不当所导致。当激光功率过低时，切割断面不平整；气流过强时，则会导致挂渣现象；焦点位置不正确则会导致切割断面出现锥度或凹陷。解决方法根据不同情况调整激光功率、气流、焦点位置等参数。对于激光功率过低问题，可以尝试增加激光功率；气流过强时，可以减小气流；焦点位置不正确则需调整光束传输系统。案例二：切割速度慢...
