高程控制点布设课件VIP免费

高程控制点布设课件_第1页
1/23
高程控制点布设课件_第2页
2/23
高程控制点布设课件_第3页
3/23

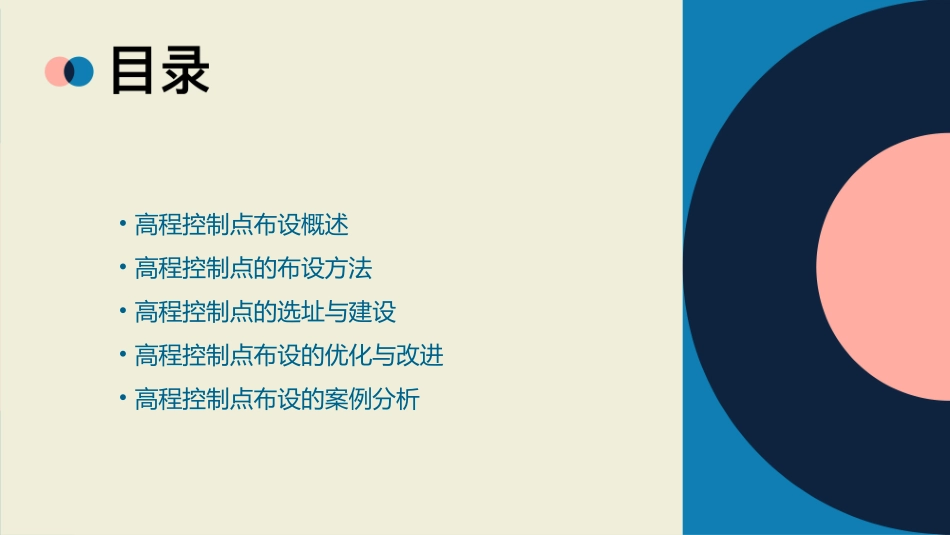

高程控制点布设课件•高程控制点布设概述•高程控制点的布设方法•高程控制点的选址与建设•高程控制点布设的优化与改进•高程控制点布设的案例分析01高程控制点布设概述在某一高程基准面以上,具有统一高程基准面,作为高程测量控制的起算点。高程控制点由一系列高程控制点构成的网状结构,用于确定某地区的高程基准面。高程控制网高程控制点的定义高程控制点的应用领域用于水库、水电站等水利设施的高程测量和控制。用于道路、桥梁、隧道等交通设施的高程测量和控制。用于城市规划、建筑、市政工程等的高程测量和控制。用于土地资源调查、土地利用规划等的高程测量和控制。水利工程交通工程城市规划土地利用高程控制点是确定某一地区高程基准面的基础,对于高程测量和控制具有重要意义。确定高程基准面在水利、交通、城市规划等工程中,高程控制点对于保障工程安全具有不可替代的作用。保障工程安全高程控制点能够提供统一的起算点,从而提高整个地区的高程测量精度。提高测量精度高程控制点的布设能够促进区域内的资源开发和经济发展,对于区域规划和发展具有重要意义。促进区域发展高程控制点的重要性02高程控制点的布设方法精度原则稳定性原则均匀分布原则经济性原则布设原则01020304高程控制点的精度应满足测量任务的要求,保证测量数据的准确性和可靠性。高程控制点应选择在稳定的位置,避免自然因素和人为因素对点位的影响。高程控制点应均匀分布在测区内,保证控制点的覆盖面和密度合理。在满足精度和稳定性的前提下,应尽量节约成本,选择合适的布设方案。数据处理对采集的数据进行整理、分析和处理,得出高程控制点的成果。数据采集利用水准测量等手段,采集高程控制点的数据。标石埋设在选定点位上埋设标石,并保证其稳定性和耐久性。需求分析根据测量任务的要求,分析高程控制点的精度、密度和分布情况,确定布设方案。点位选择根据布设原则,实地考察并选择合适的位置作为高程控制点。布设流程标石应采用坚硬、耐久、不易变形的材料制成,如花岗岩、混凝土等。标石材料标石的尺寸应符合规范要求,保证其稳定性和耐久性。标石尺寸高程控制点应设置明显的标志,方便识别和寻找。点位标志采集的高程控制点数据应满足精度要求,误差应在允许范围内。数据精度布设技术要求03高程控制点的选址与建设控制点应能代表一定区域内的地形和地貌特征,能够反映该区域内的地势变化。代表性稳定性方便性均匀性控制点应选择在地质结构稳定、不易受到自然或人为因素破坏的地点。控制点应便于测量设备的安装和操作,同时具备良好的通视条件。控制点的分布应尽可能均匀,以全面覆盖需要测量的区域。选址原则设备安装在基础建设完成后,安装测量设备,如水准仪、全球定位系统等。选址根据上述原则选择合适的地点作为高程控制点。基础建设在选定地点进行基础建设,包括安装测量标志、建造观测台等。精度检测与校准对安装完成的设备进行精度检测和校准,确保测量结果的准确性。维护与管理定期对控制点进行检查和维护,保证其长期稳定运行。建设流程高程控制点的测量精度需满足相关规范和标准的要求。精度要求根据测量任务和精度要求选择合适的测量设备。设备要求对测量人员进行专业培训,确保其具备正确的操作技能和知识。操作要求在基础建设和设备安装过程中,应采取必要的安全措施,确保人员和设备安全。安全要求建设技术要求04高程控制点布设的优化与改进对比不同高程控制点布设方案的优缺点,选择最适合实际工程需求的方案。方案对比分析根据实际地形、地貌和工程要求,对布设方案进行细节上的调整和优化,提高方案的可行性和实用性。方案细节优化对优化后的布设方案进行成本效益分析,确保方案在经济上可行,降低工程成本。方案成本效益分析布设方案的优化布设技术的改进技术更新关注高程控制点布设技术的最新发展动态,及时引进和应用新技术、新方法,提高布设效率和质量。技术细节调整根据实际操作中的问题和技术难点,对现有技术进行细节上的调整和改进,提高技术的稳定性和可靠性。技术培训与交流加强技术培训和交流,提高操作人员的技能水平,推动技术的普及和应用。实际效果评估...
