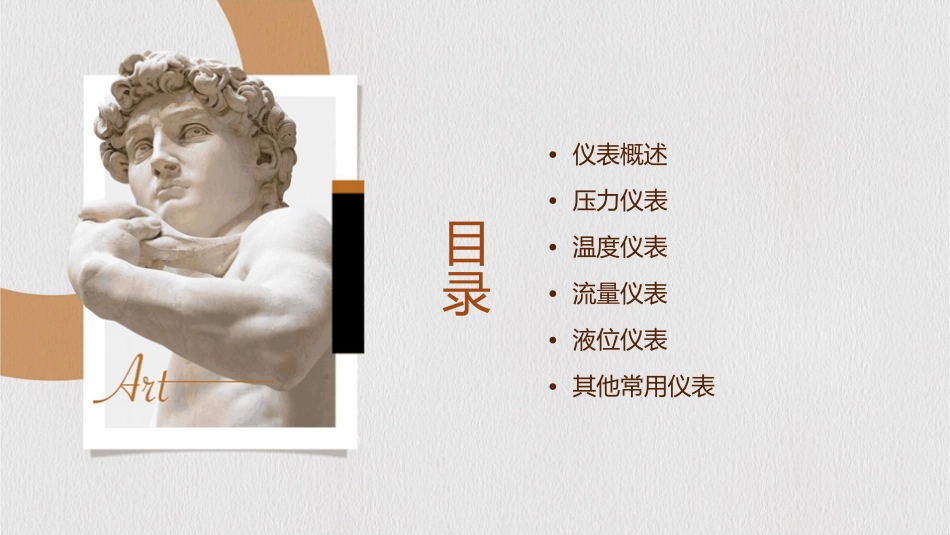

常用仪表符号及仪表课件•仪表概述•压力仪表•温度仪表•流量仪表•液位仪表•其他常用仪表目录01仪表概述仪表的定义与分类定义仪表是一种用于显示、记录、控制和调节工艺参数的自动化设备，是实现工业生产过程自动化的重要工具。分类根据用途和功能，仪表可分为压力仪表、温度仪表、流量仪表、液位仪表等。仪表的基本组成01020304敏感元件转换元件测量电路显示装置用于感受被测参数的变化，并将其转换为相应的信号输出。将敏感元件输出的信号进行放大、转换或修饰，以便后续处理。对转换元件输出的信号进行处理，将其转换为可读、可记录或可控制的形式。用于显示测量结果，以便操作人员监控和记录。仪表的常见符号及表示方法压力仪表符号流量仪表符号用圆圈内加一个垂直线表示，垂直线上方标有压力单位或介质名称，下方标有刻度线。用横线将两个大小不同的圆圈连接起来表示，大圆圈内标有流量单位或符号，下方标有刻度线。温度仪表符号液位仪表符号用圆圈内标有温度单位或符号表示，下方标有刻度线。用圆圈内标有“L”或“H”表示低液位或高液位，下方标有刻度线。02压力仪表压力仪表的分类及工作原理弹性式压力仪表液柱式压力仪表利用弹性元件（如弹簧管、波纹管等）的变形来测量压力。通过液柱高度来测量压力，有单管和双管液柱式压力计等。活塞式压力仪表电远传式压力仪表利用活塞和活塞室测量压力，可测量高压力、大压力。利用压力传感器将压力信号转换为电信号，再通过显示仪表显示压力值。压力仪表的常见符号及表示方法压力仪表的常见符号压力表的符号通常用英文缩写“PS”表示，单位为“MPa”、“kPa”、“Pa”等。压力仪表的表示方法压力表的量程一般标注在符号的下方，如“PS0~100kPa”表示该压力表量程为0~100千帕。压力仪表的选型及应用压力仪表的选型根据被测介质性质（如腐蚀性、粘稠性等）、测量范围、精度等级、安装环境等因素选择合适的压力仪表。压力仪表的应用压力仪表广泛应用于石油、化工、电力、冶金、医药等领域，用于测量和监控各种气体和液体的压力。03温度仪表温度仪表的分类及工作原理接触式温度仪表利用热传导原理，通过与被测物体接触来测量温度。包括水银温度计、电阻温度计等。非接触式温度仪表利用辐射原理，通过接收被测物体的辐射能量来测量温度。包括红外线温度计、超声波温度计等。温度仪表的常见符号及表示方法温度仪表的常见符号℃（摄氏度）、℉（华氏度）等。温度仪表的表示方法将温度值与测量单位符号组合使用，如30℃、98℉等。温度仪表的选型及应用温度仪表的选型根据测量范围、精度、使用环境等因素进行选择。温度仪表的应用广泛应用于工业生产、科研实验、生活等领域，如热处理、化工、食品等行业。04流量仪表流量仪表的分类及工作原理流量仪表的分类•按测量原理：质量流量计、体积流量计•按用途：工业流量计、商业流量计、气象流量计流量仪表的分类及工作原理•按安装方式：插入式、管段式、径直式•差压式流量计：利用流体流动产生的压力差，测量流量流量仪表的工作原理流量仪表的分类及工作原理•容积式流量计利用流体在一定时间内的体积变化，测量流量•速度式流量计利用流体流动的速度，测量流量流量仪表的常见符号及表示方法流量仪表的常见符号•Q：流量，单位为m³/h或t/h•V：平均流速，单位为m/s流量仪表的常见符号及表示方法•Δp：压差，单位为Pa•t：时间，单位为s或h流量仪表的表示方法流量仪表的常见符号及表示方法•直接显示•远传显示流量计上直接读数通过信号线将流量计的读数传到控制室VS流量仪表的选型及应用选型原则•根据测量对象选择合适的类型•根据安装条件选择合适的安装方式流量仪表的选型及应用•根据流体特性选择合适的材质和防护等级流量仪表的选型及应用01020304•工业生产过程：如石油、化工、钢铁等行业的生产过程中需要对流体进行流量测量。•环境监测和气象观测：如河流、湖泊的水量测量，空气质量监测等需要使用流量仪表进行测量。•商业贸易结算：如自来水、天然气等公用事业的计量收费需要使用流量仪表进行测量。应用范围05液位仪表液位仪表的分类及工作原理010203超声波液位计浮球液位计磁...
