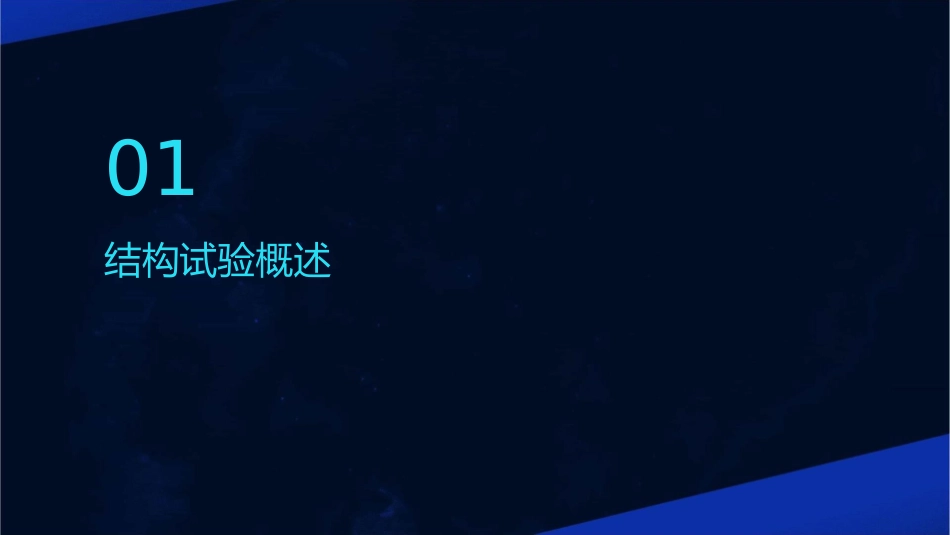

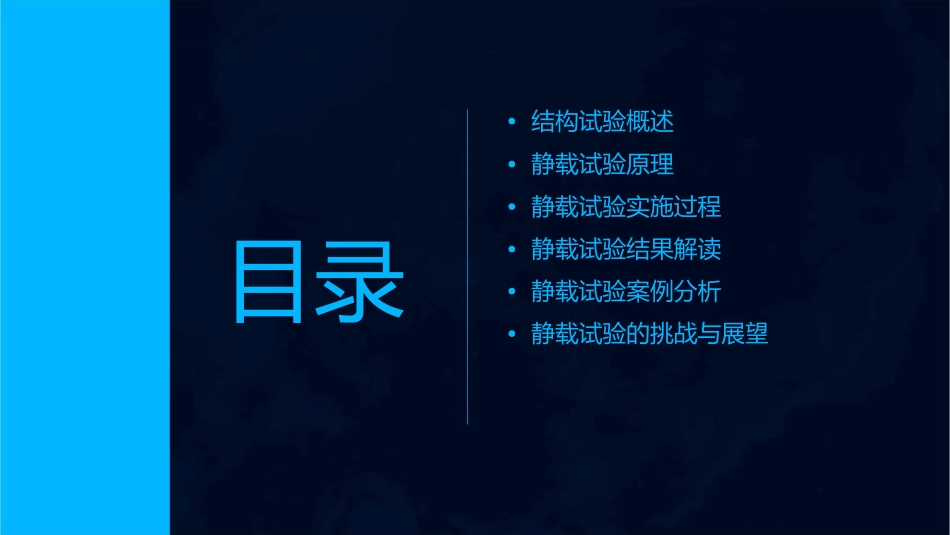

结构试验-土木工程结构静载试验分解课件•结构试验概述•静载试验原理•静载试验实施过程•静载试验结果解读•静载试验案例分析•静载试验的挑战与展望目录01结构试验概述结构试验的定义与目的定义目的结构试验的分类按试验对象分类按加载方式分类结构试验的发展历程古代结构试验近代结构试验现代结构试验02静载试验原理静载试验的基本概念静载试验定义静载试验目的评估结构的承载能力、刚度、稳定性以及裂缝、变形等性能指标，为结构设计和安全评估提供依据。静载试验的加载方式竖向加载水平加载静载试验的量测方法应变测量位移测量裂缝观察03静载试验实施过程试验前的准备工作明确试验目的选择合适的试验场地和设备试样准备制定安全措施试验中的操作流程安装试样进行加载ABCD设置试验参数实时监测与记录数据试验后的数据处理与分析0103数据处理结构性能评估对采集的数据进行整理、计算和修正，以消除误差和异常值。根据数据处理和分析结果，对试样或结构构件的性能进行评估，得出相应的结论。0204绘制曲线和图表编写试验报告将处理后的数据绘制成曲线和图表，以便更直观地分析结构性能。根据试验过程和结果，编写详细的试验报告，包括试验目的、方法、结果、结论等。04静载试验结果解读试验结果的表示方法图表表示法表格表示法图像表示法010203试验结果的分析与评价数据处理结构性能评价对试验数据进行整理、筛选、计算等处理，根据试验结果，对结构的承载能力、刚度、稳定性等方面进行评价。提取有用的信息。结构缺陷诊断结构优化设计通过分析试验结果，发现结构存在的缺陷和问题，提出相应的处理措施。根据试验结果，对结构进行优化设计，提高结构的性能和稳定性。试验结果的工程应用结构设计施工监控根据试验结果，进行结构的设计和选型，确保结构的可靠性和安全性。利用试验结果，对施工过程进行监控和指导，确保施工质量和安全。既有结构评估规范制定与修订利用试验结果，对既有结构的性能和安全性进行评估，为结构的维修和加固提供依据。根据试验结果，对相关规范进行制定或修订，提高规范的针对性和实用性。05静载试验案例分析案例一：桥梁静载试验总结词桥梁静载试验是检验桥梁结构承载能力的有效方法，通过在桥梁上施加静力荷载，观察桥梁的变形和受力情况，评估其承载能力和安全性。详细描述桥梁静载试验通常采用等效静力荷载，模拟实际车辆在桥面上行驶的情况，通过在关键截面施加一定数量的静力荷载，检测桥梁的挠度、应变、裂缝等参数，评估其安全性能。案例二：高层建筑静载试验总结词详细描述案例三：大跨度结构静载试验总结词详细描述大跨度结构静载试验是检验大跨度结构承载能力和稳定性的重要手段，通过在大跨度结构静载试验通常采用等效静力荷载，模拟实际大跨度结构所承受的静力荷载，如重力、风载等。通过在关键部位施加一定数量的静力荷载，检测结构的挠度、应变、裂缝等参数，评估其安全性能。VS大跨度结构的特定部位施加静力荷载，观察结构的变形和受力情况，评估其承载能力和安全性。06静载试验的挑战与展望静载试验面临的主要挑战试验成本高静载试验需要大量的人力、物力和财力投入，包括试验设备的购置、运输、安装和拆卸等，成本较高。试验周期长静载试验需要耗费较长的时间进行准备、安装和测试，对于大型结构或复杂结构的试验周期可能长达数月甚至数年。试验精度要求高静载试验需要高精度的测试设备、测量方法和数据处理技术，以确保试验结果的准确性和可靠性。试验环境限制静载试验需要在特定的试验环境下进行，如温度、湿度、压力等环境因素需要进行严格的控制，这增加了试验的难度和成本。提高静载试验效率的方法与技术引入自动化技术优化试验方案加强科研合作强化数据处理技术静载试验未来的发展趋势智能化发展绿色环保多学科交叉融合THANKS感谢观看
