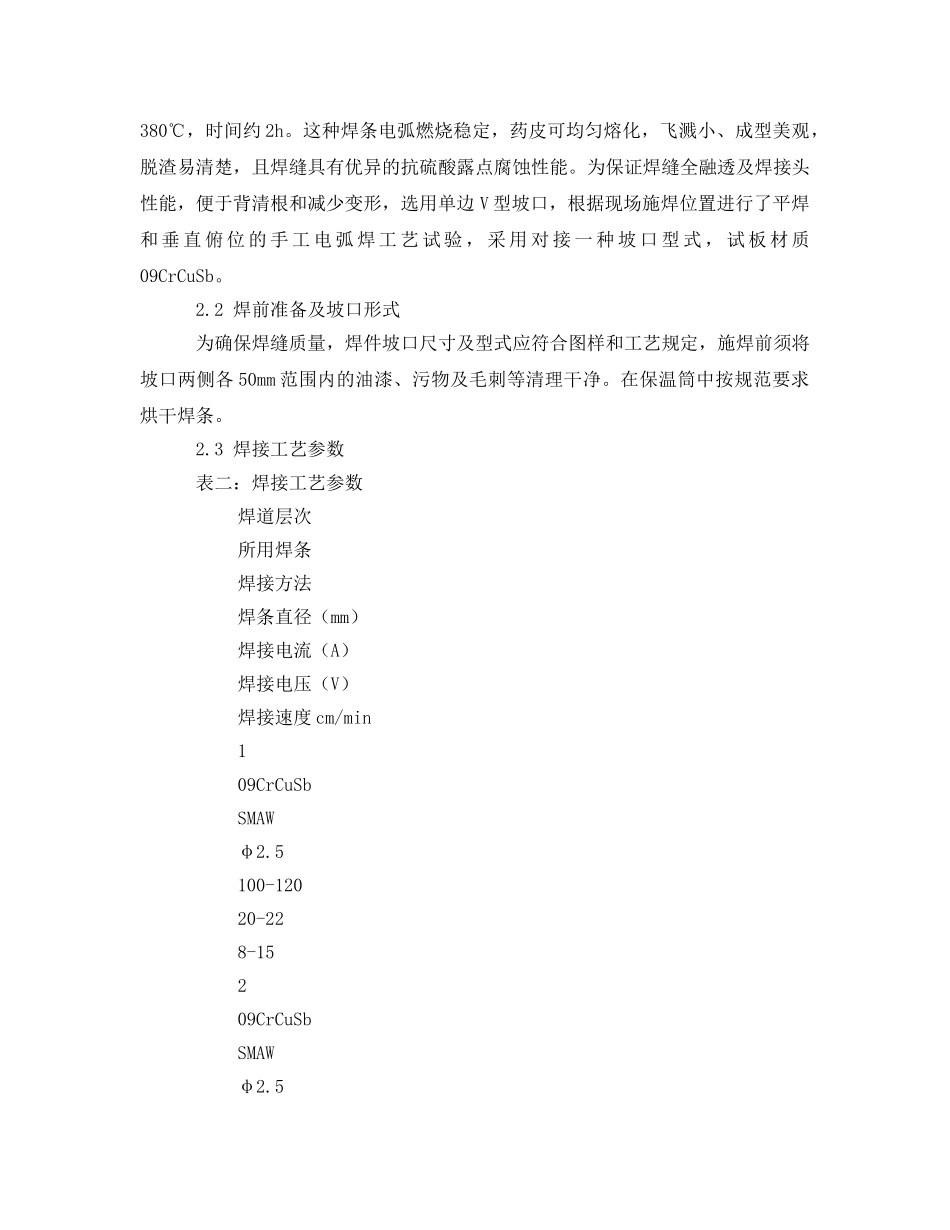

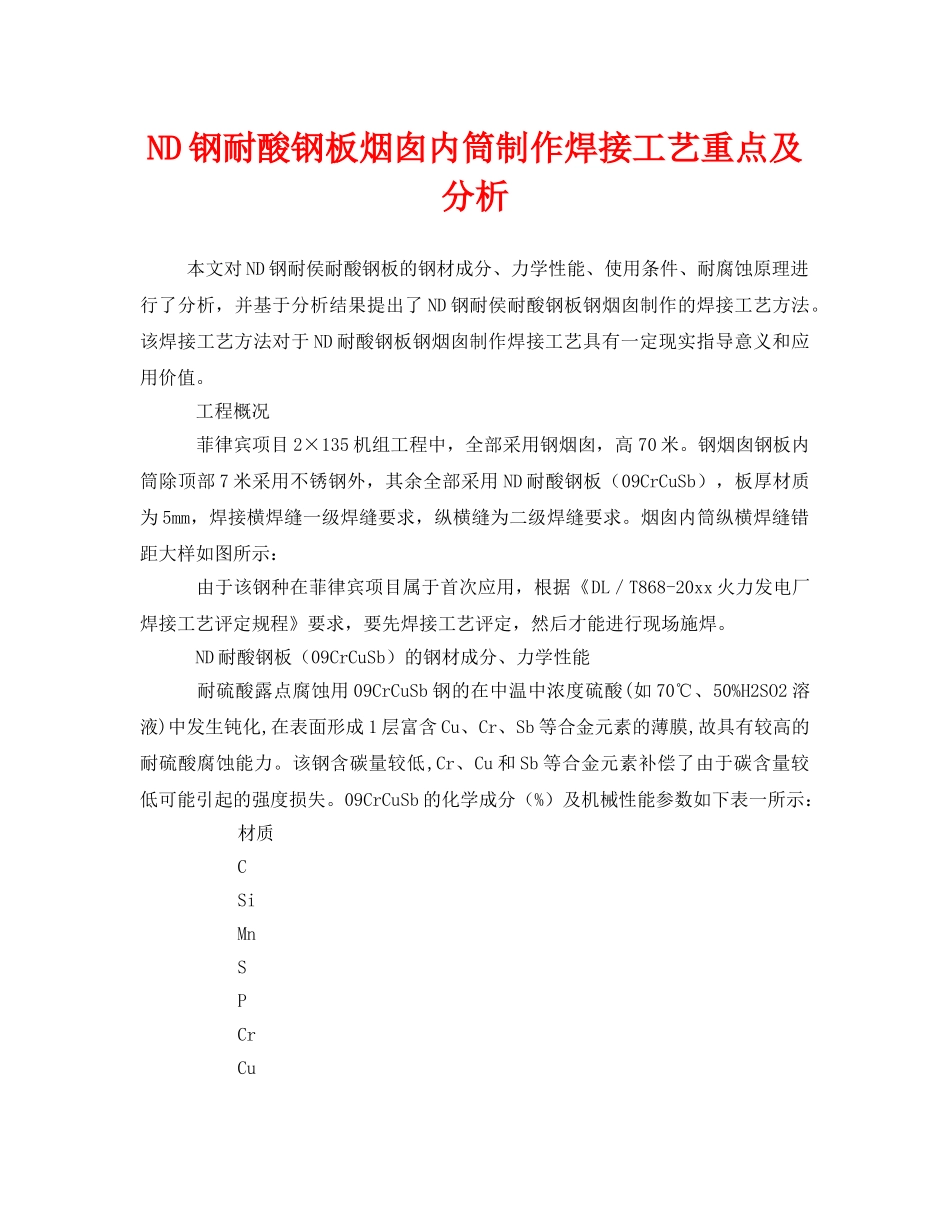

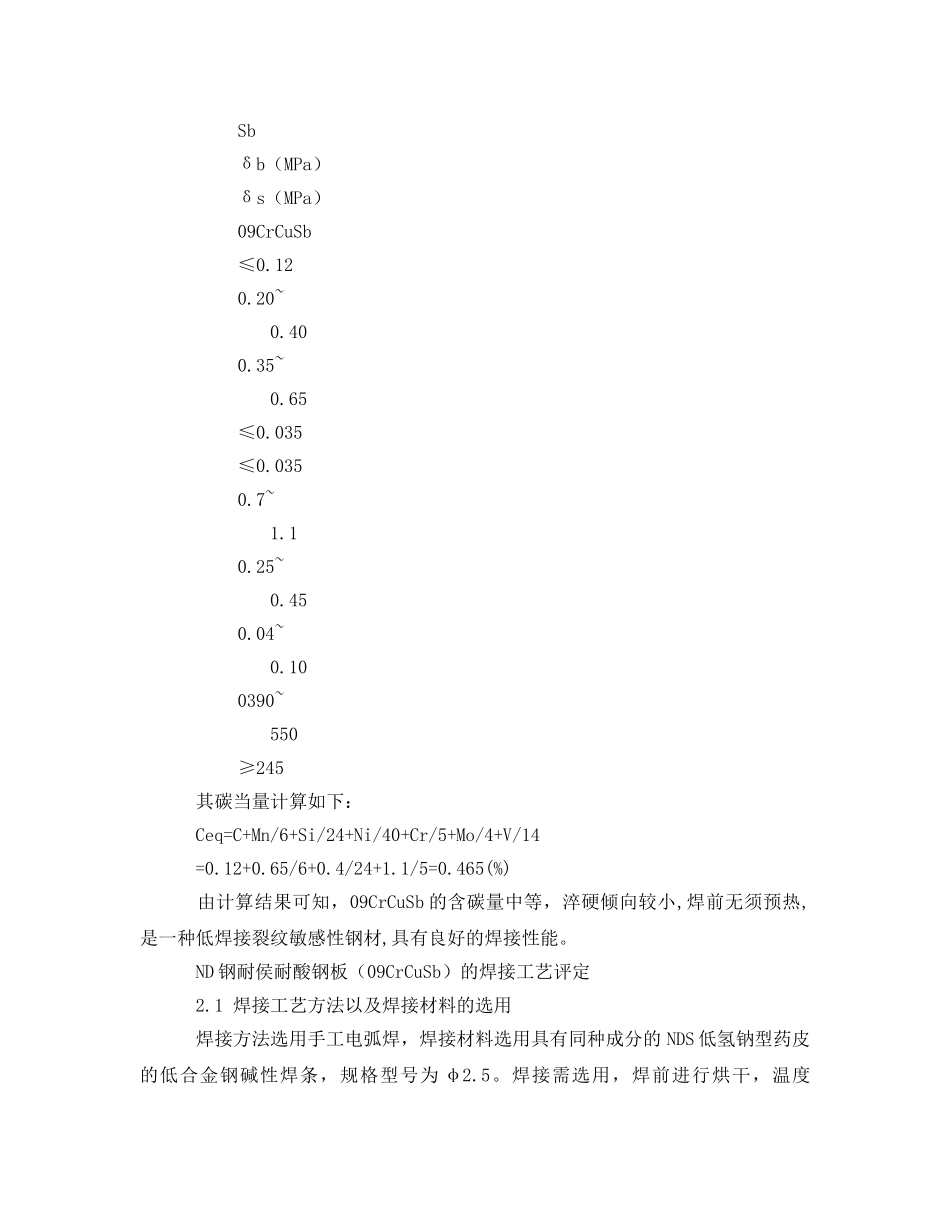

ND钢耐酸钢板烟囱内筒制作焊接工艺重点及分析本文对ND钢耐侯耐酸钢板的钢材成分、力学性能、使用条件、耐腐蚀原理进行了分析，并基于分析结果提出了ND钢耐侯耐酸钢板钢烟囱制作的焊接工艺方法。该焊接工艺方法对于ND耐酸钢板钢烟囱制作焊接工艺具有一定现实指导意义和应用价值。工程概况菲律宾项目2×135机组工程中，全部采用钢烟囱，高70米。钢烟囱钢板内筒除顶部7米采用不锈钢外，其余全部采用ND耐酸钢板（09CrCuSb），板厚材质为5mm，焊接横焊缝一级焊缝要求，纵横缝为二级焊缝要求。烟囱内筒纵横焊缝错距大样如图所示：由于该钢种在菲律宾项目属于首次应用，根据《DL／T868-20xx火力发电厂焊接工艺评定规程》要求，要先焊接工艺评定，然后才能进行现场施焊。ND耐酸钢板（09CrCuSb）的钢材成分、力学性能耐硫酸露点腐蚀用09CrCuSb钢的在中温中浓度硫酸(如70℃、50%H2SO2溶液)中发生钝化,在表面形成1层富含Cu、Cr、Sb等合金元素的薄膜,故具有较高的耐硫酸腐蚀能力。该钢含碳量较低,Cr、Cu和Sb等合金元素补偿了由于碳含量较低可能引起的强度损失。09CrCuSb的化学成分（%）及机械性能参数如下表一所示：材质CSiMnSPCrCuSbδb（MPa）δs（MPa）09CrCuSb≤0.120.20~0.400.35~0.65≤0.035≤0.0350.7~1.10.25~0.450.04~0.100390~550≥245其碳当量计算如下：Ceq=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14=0.12+0.65/6+0.4/24+1.1/5=0.465(%)由计算结果可知，09CrCuSb的含碳量中等，淬硬倾向较小,焊前无须预热,是一种低焊接裂纹敏感性钢材,具有良好的焊接性能。ND钢耐侯耐酸钢板（09CrCuSb）的焊接工艺评定2.1焊接工艺方法以及焊接材料的选用焊接方法选用手工电弧焊，焊接材料选用具有同种成分的NDS低氢钠型药皮的低合金钢碱性焊条，规格型号为φ2.5。焊接需选用，焊前进行烘干，温度380℃，时间约2h。这种焊条电弧燃烧稳定，药皮可均匀熔化，飞溅小、成型美观，脱渣易清楚，且焊缝具有优异的抗硫酸露点腐蚀性能。为保证焊缝全融透及焊接头性能，便于背清根和减少变形，选用单边V型坡口，根据现场施焊位置进行了平焊和垂直俯位的手工电弧焊工艺试验，采用对接一种坡口型式，试板材质09CrCuSb。2.2焊前准备及坡口形式为确保焊缝质量，焊件坡口尺寸及型式应符合图样和工艺规定，施焊前须将坡口两侧各50mm范围内的油漆、污物及毛刺等清理干净。在保温筒中按规范要求烘干焊条。2.3焊接工艺参数表二：焊接工艺参数焊道层次所用焊条焊接方法焊条直径（mm）焊接电流（A）焊接电压（V）焊接速度cm/min109CrCuSbSMAWφ2.5100-12020-228-15209CrCuSbSMAWφ2.5110-13021-2313-212.4焊接工艺过程控制焊接过程中要做到如下要求：a.按工艺规范严格控制线能量，避免降低焊接接头的力学性能。b.定位焊长度与宽度应与材料厚度及焊接位置适宜，焊前将定位焊部位两端磨平。为避免根部焊道与定位焊的连接处出现裂纹，焊至定位焊部位之前用砂轮机将定位焊缝全部磨掉，防止产生未焊透缺陷。c.引弧必须在坡口内进行，因为电弧伤及母材表面时会降低该出耐蚀性。焊缝的起点可能会有气孔出现，在焊缝末端可能会有缩孔裂纹，这是焊弧突然熄灭发生收缩引起的。解决办法是磨掉所有的起弧点和收弧点。2.5焊接完毕后的检查在稀硫酸腐蚀条件下，焊接接头带有裂纹或未焊透等缺陷时，5mm厚的09CrCuSb钢在1-2个月内就会腐蚀穿透，因此特别注意焊后必须按技术要求对焊缝进行全面检查。检查按照如下要求：a.焊缝表面不得有裂纹、气孔、弧坑和夹渣等缺陷，不得保留熔渣和飞溅物。焊接表面不允许咬边，焊缝与母材呈圆滑过渡。b.为保证该钢的耐硫酸露点腐蚀性能，不仅要求其具有合格的化学成分，还要保证焊接接头无裂缝、咬边等缺陷，焊接接头必须进行100%探伤检查,符合JB4730-94Ⅱ级为合格。2.6焊接完毕后检验结果表三：试件检验结果X射线探伤弯曲试验拉伸试验（Mpa）宏观实验金相共拍片结果面弯背弯试件1试件2试件1、22张Ⅱ级以上合格合格425，断母材405，断母材合格根据实验结果可以看出，所拟定的焊接工艺满足焊缝接头的使用要求，所评定的焊接工艺完全可以应用到现场的施工中。ND耐酸钢板钢烟囱内筒产品焊接工艺重点总结ND耐酸钢烟...
