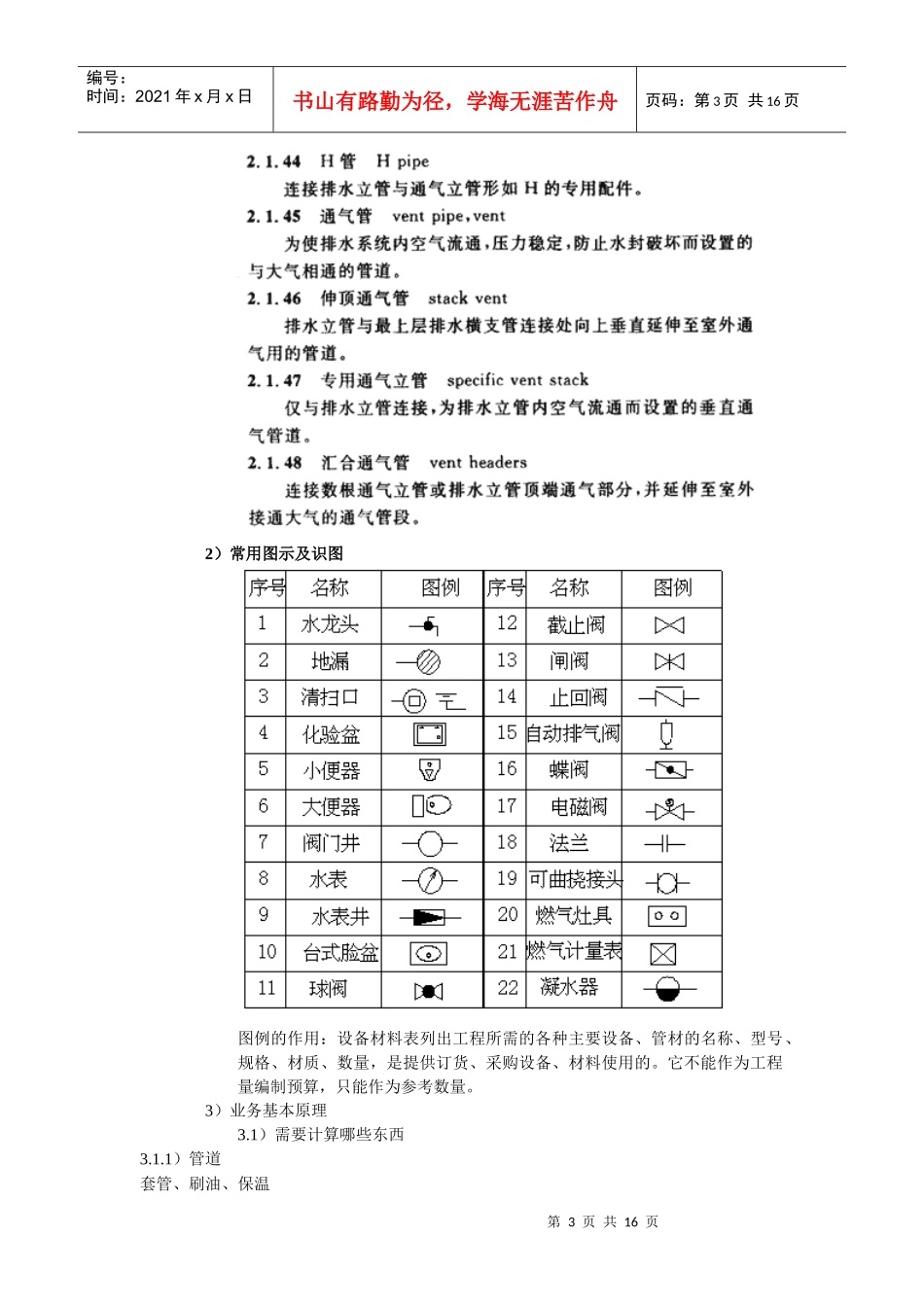

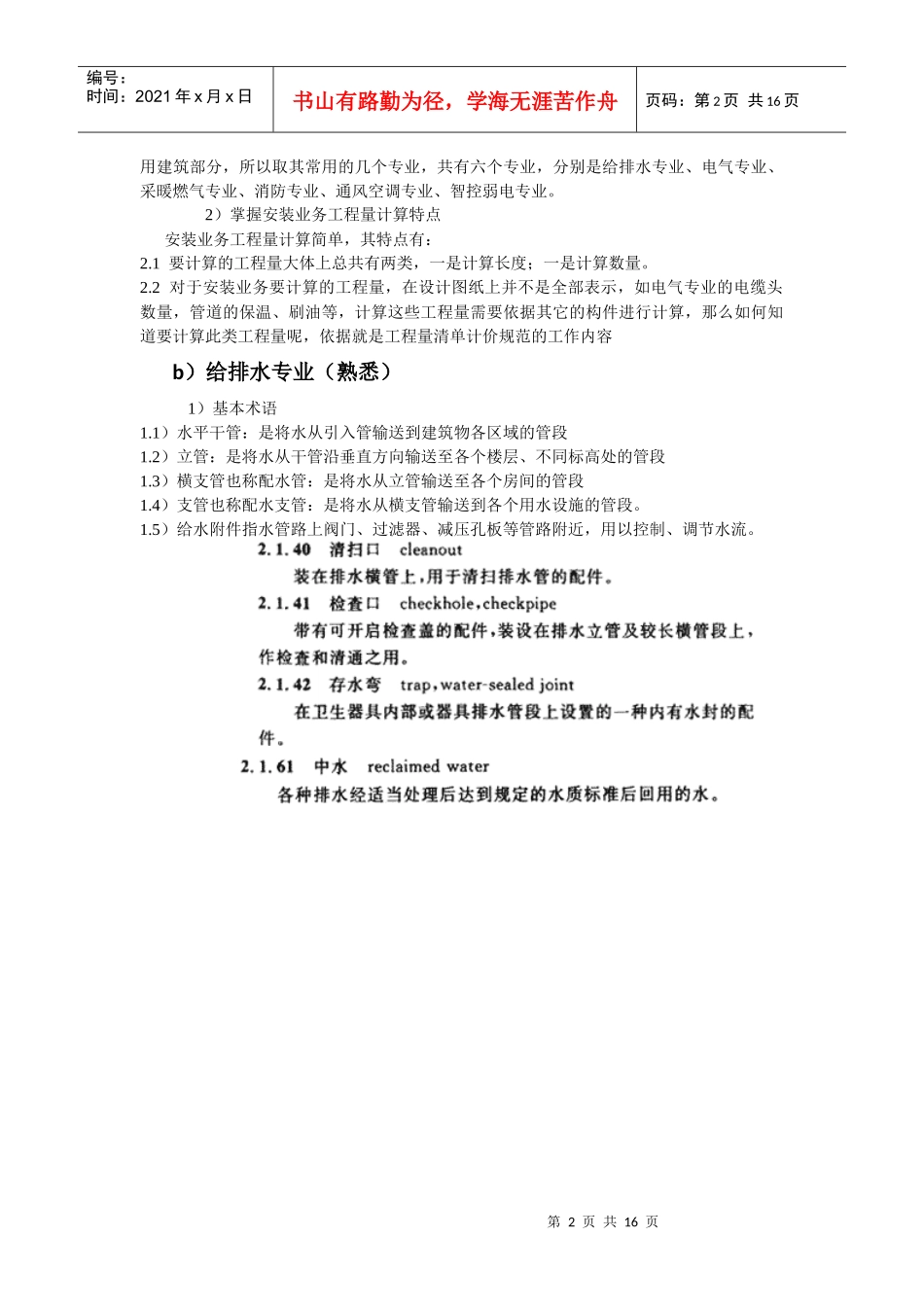

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页2010年安装算量软件学习考核大纲总则安装算量软件为2010年全国重点推广新品软件，要求全国各分支销售人员及服务人员掌握基本安装业务知识，产品展示及交付能力。通过自身能力的提高，保障新产品的市场推广交付工作，特出台学习考试大纲，指导分支人员组织产品及专业的学习。一、考核形式及要求1、考核形式：采用网络答题方式。2、答题时间：90分钟，（统考时间全国统一，另行通知）3、考题类型：单选题（每题2分），判断题（每题2分）4、试题构成：考题总数50题；其中单选题40题，判断题10题5、合格标准：试题总分100分；考试成绩60分以上为合格二、安装算量学习目标1、了解安装专业各专业的基本术语2、了解安装图纸中的常用图示3、能针对安装业务与用户做基本交流4、掌握安装软件的功能亮点5、掌握广联达与鲁班安装算量的功能对比三、安装算量学习考试大纲第一章安装业务知识a)总则1）了解安装专业的分类数量，现行定额的情况，在清单计价规范中，安装专业共分十三个专业，对GQI2009软件，定位是目前先做民第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页用建筑部分，所以取其常用的几个专业，共有六个专业，分别是给排水专业、电气专业、采暖燃气专业、消防专业、通风空调专业、智控弱电专业。2）掌握安装业务工程量计算特点安装业务工程量计算简单，其特点有：2.1要计算的工程量大体上总共有两类，一是计算长度；一是计算数量。2.2对于安装业务要计算的工程量，在设计图纸上并不是全部表示，如电气专业的电缆头数量，管道的保温、刷油等，计算这些工程量需要依据其它的构件进行计算，那么如何知道要计算此类工程量呢，依据就是工程量清单计价规范的工作内容b）给排水专业（熟悉）1）基本术语1.1）水平干管：是将水从引入管输送到建筑物各区域的管段1.2）立管：是将水从干管沿垂直方向输送至各个楼层、不同标高处的管段1.3）横支管也称配水管：是将水从立管输送至各个房间的管段1.4）支管也称配水支管：是将水从横支管输送到各个用水设施的管段。1.5）给水附件指水管路上阀门、过滤器、减压孔板等管路附近，用以控制、调节水流。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2）常用图示及识图图例的作用：设备材料表列出工程所需的各种主要设备、管材的名称、型号、规格、材质、数量，是提供订货、采购设备、材料使用的。它不能作为工程量编制预算，只能作为参考数量。3）业务基本原理3.1）需要计算哪些东西3.1.1）管道套管、刷油、保温第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页3.1.2)管道附件阀门、水表、过滤器、橡胶软接头3.1.3）卫生器具3.1.4)水箱3.1.5)水泵3.1.6)管道冲洗3.2)如何计算3.2.1)管道1.各种管道按设计图示管道中心线长度以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等）所占长度，方形补偿器按展开所占长度按管道安装工程量计算；2.计算工程量要区分材质、管径、连接方式、安装部位等，分别计算工程量；3.计算内容：管道延长米计算、套管制作安装、支架制作安装。管道支架按设计图示质量计算，以“kg”为计算单位。支架质量=个数（管道延长米m/支架最大间距m）*单个质量管架分固定管架与活动管架按支撑方式分：支架、托架、吊架较小管径多用管卡或钩钉，大管径用吊环或托架支、吊架间距见下表立管卡子的安装原则：当层高≤4m时，每层安装一个，当层高＞4m时，每层不得少于两个管卡应距地面1.5～1.8m，两个以上的管卡应均匀安装4.套管制作安装管道穿地下防水墙体、顶板应做防水套管，管道穿楼板应做套管，套管直径比管道直径大2号，套管顶部高出地面20mm,套管底部与楼板底面平，套管与管道间填密封膏。3.2.2)管道附件包括阀门、水位标尺、减压器、水表等区分规格型号按图示数量计算。3.2.3)卫生器具按图示数量计算。c)电气专业（熟悉）1)基本术语1.1)变配电工程：是对变、配电系统...
