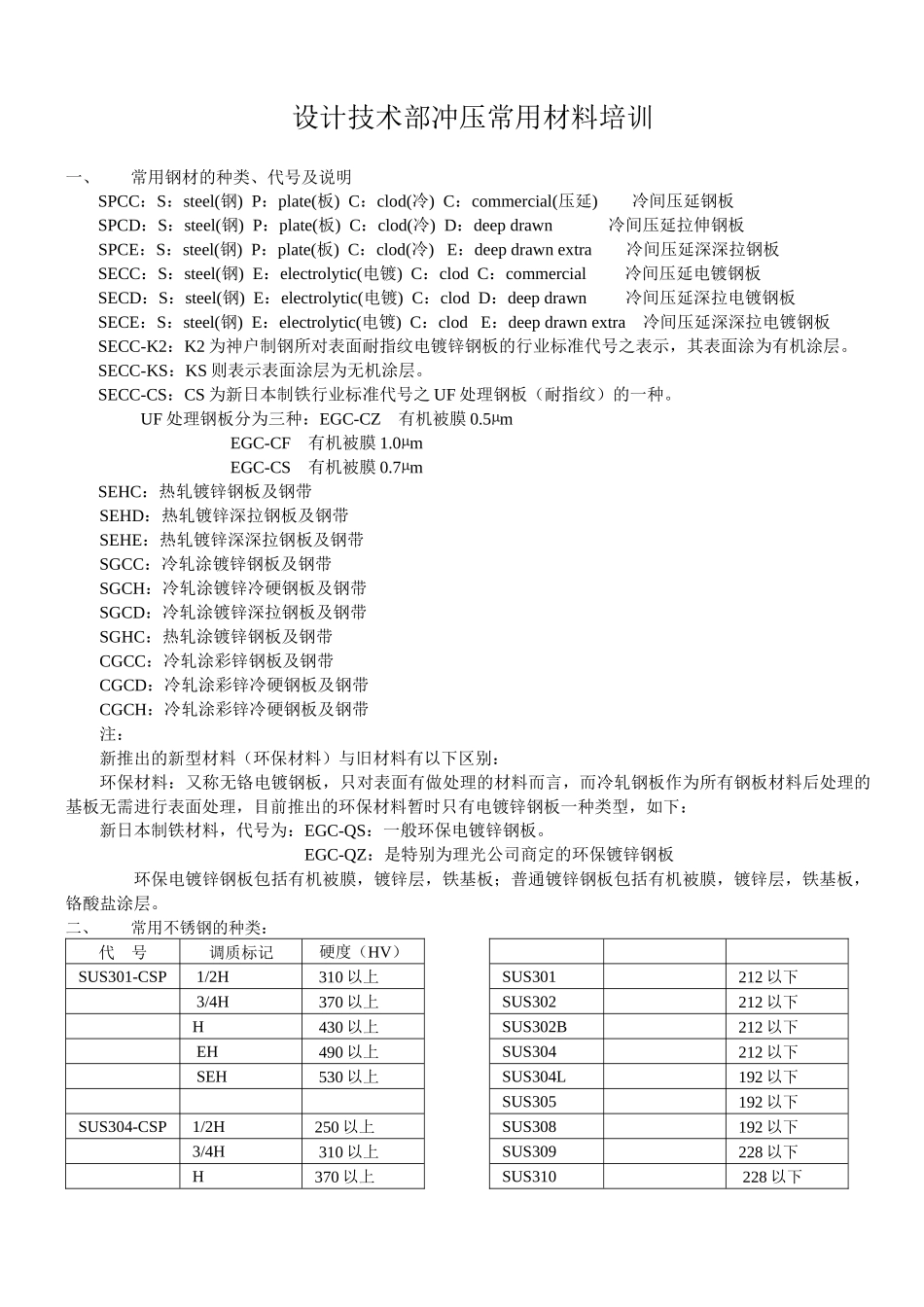

设计技术部冲压常用材料培训一、常用钢材的种类、代号及说明SPCC：S：steel(钢)P：plate(板)C：clod(冷)C：commercial(压延)冷间压延钢板SPCD：S：steel(钢)P：plate(板)C：clod(冷)D：deepdrawn冷间压延拉伸钢板SPCE：S：steel(钢)P：plate(板)C：clod(冷)E：deepdrawnextra冷间压延深深拉钢板SECC：S：steel(钢)E：electrolytic(电镀)C：clodC：commercial冷间压延电镀钢板SECD：S：steel(钢)E：electrolytic(电镀)C：clodD：deepdrawn冷间压延深拉电镀钢板SECE：S：steel(钢)E：electrolytic(电镀)C：clodE：deepdrawnextra冷间压延深深拉电镀钢板SECC-K2：K2为神户制钢所对表面耐指纹电镀锌钢板的行业标准代号之表示，其表面涂为有机涂层。SECC-KS：KS则表示表面涂层为无机涂层。SECC-CS：CS为新日本制铁行业标准代号之UF处理钢板（耐指纹）的一种。UF处理钢板分为三种：EGC-CZ有机被膜0.5µmEGC-CF有机被膜1.0µmEGC-CS有机被膜0.7µmSEHC：热轧镀锌钢板及钢带SEHD：热轧镀锌深拉钢板及钢带SEHE：热轧镀锌深深拉钢板及钢带SGCC：冷轧涂镀锌钢板及钢带SGCH：冷轧涂镀锌冷硬钢板及钢带SGCD：冷轧涂镀锌深拉钢板及钢带SGHC：热轧涂镀锌钢板及钢带CGCC：冷轧涂彩锌钢板及钢带CGCD：冷轧涂彩锌冷硬钢板及钢带CGCH：冷轧涂彩锌冷硬钢板及钢带注：新推出的新型材料（环保材料）与旧材料有以下区别：环保材料：又称无铬电镀钢板，只对表面有做处理的材料而言，而冷轧钢板作为所有钢板材料后处理的基板无需进行表面处理，目前推出的环保材料暂时只有电镀锌钢板一种类型，如下：新日本制铁材料，代号为：EGC-QS：一般环保电镀锌钢板。EGC-QZ：是特别为理光公司商定的环保镀锌钢板环保电镀锌钢板包括有机被膜，镀锌层，铁基板；普通镀锌钢板包括有机被膜，镀锌层，铁基板，铬酸盐涂层。二、常用不锈钢的种类：代号调质标记硬度（HV）SUS301-CSP1/2H310以上3/4H370以上H430以上EH490以上SEH530以上SUS304-CSP1/2H250以上3/4H310以上H370以上SUS301212以下SUS302212以下SUS302B212以下SUS304212以下SUS304L192以下SUS305192以下SUS308192以下SUS309228以下SUS310228以下SUS403192以下SUS405188以下SUS409188以下SUS410288以下SUS420288以下SUS430192以下另：SUS304-CP：冷间压延不锈钢板SUS304-CS：冷间压延不锈钢带SUS304-HP：热间压延不锈钢板SUS304-HS：热间压延不锈钢带附：用语SUSLB：压延→热处理→压延BA：压延→光辉处理LD：压延→热处理→洗酸HL：研磨处理SPCCSB：光辉处理，银亮色SD：普通压延，灰暗色三、常用铝材的种类：代号引张强度kgf/mm2AL1050PH-12（8-12）AL1050PH-14（9.5-13）AL1050PH-16（12-15）AL1050PH-18（13以上）AL1100PH-12（9.5-13）AL1100PH-14（12-15）AL1100PH-16（14-17）AL1100PH-18（16以上）AL5020H-12、H-32（22-27）AL5020H-14、H-34（24-29）AL5020H-16、H-36（26-31）AL5020H-18、H-38（28以上）AL5020H-19、H-39（29以上）四、铝合金带：A1050-0/H12/H24AL：99.5%mmA1100-0/H12/H24AL：99.0%mmA5052-0/H32/H34Si：0.25%max五、常用铜料的种类：比重料别（HV）1/4H1/2HHEHSH0.0000086C2680BSR2A黄铜75-12585-145105-175145以上C2801BSR3黄铜85-145105-160130以上0.0000089[＝C5191PBR2磷青铜90以上140以上170以上185以上C7521NSR2洋白铜120以上140以上C5210PBSR弹性磷青铜140-205185-235210-260230-270C7701NSSR弹性洋白铜150-210185-240210-260230-270红铜磷青铜带：代号硬度代号硬度代号硬度C5111R-0HV70-UPC5191R-1/2HHV150-205C5212R-0HV70-UPC5111R-1/4HHV80-150C5191R-HHV180-230C5212R-1/4HHV100-160C5111R-1/2HHV120-180C5191R-EHHV200-UPC5212R-1/2HHV150-205C5111R-HHV150-200C5102R-OHV70-UPC5212R-HHV180-235C5111R-EHHV170-UPC5102R-1/4HHV90-160C5212R-EHHV210-UPC5191R-0HV70-UPC5102R-1/2HHV130-190C5191R-1/4HHV100-160C5102RHHV170-220C5102R-EHHV190-UP高质弹簧用磷青铜：代号硬度C5210R-1/2HHV140-205C5210R-HHV185-230C5210R-EHHV210-260C5210R-SHHV230-270洋白铜：代号硬度C7521R-0HV70-UPC7521R-1/2HHV120-180C7521R-HHV15...
