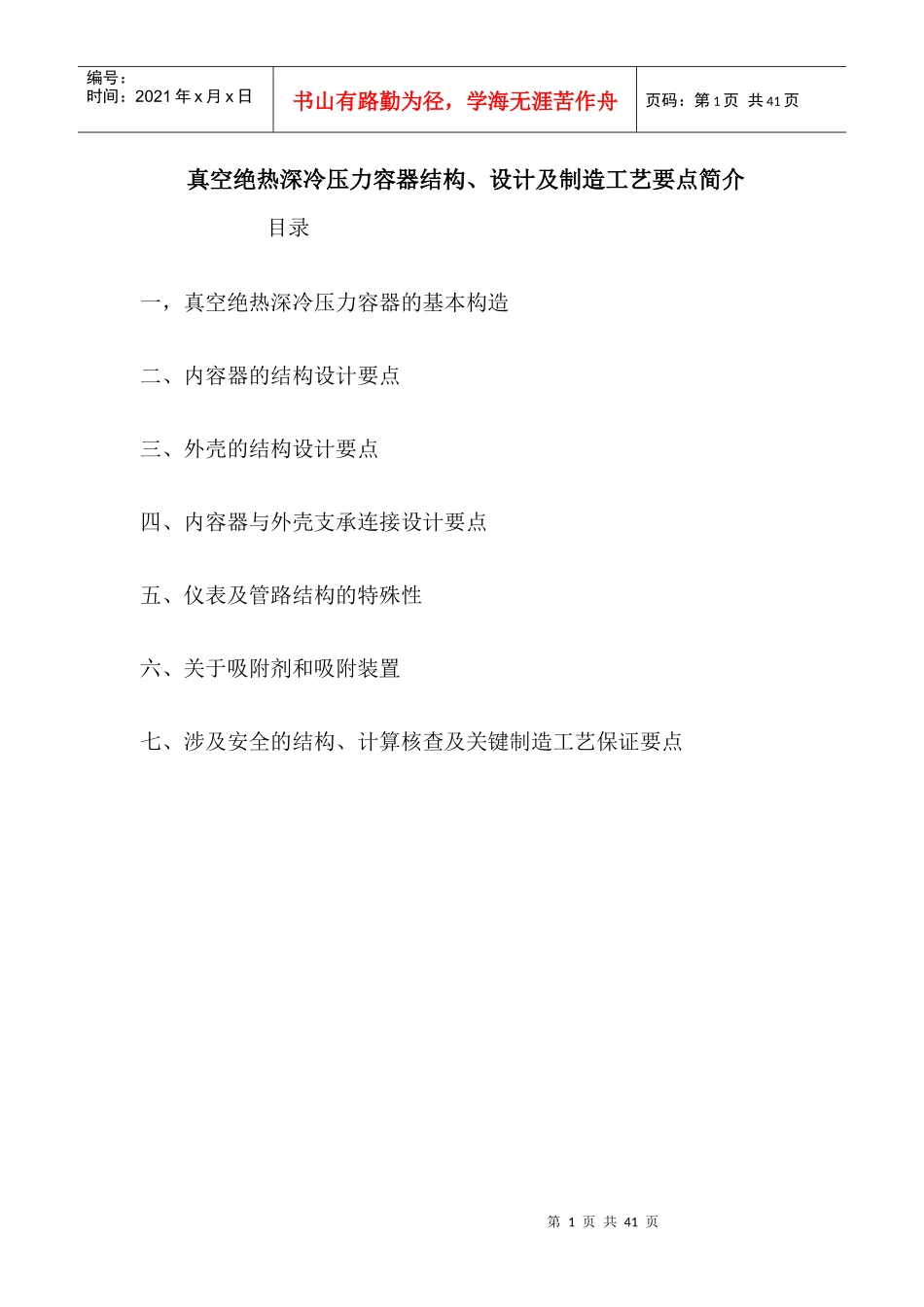

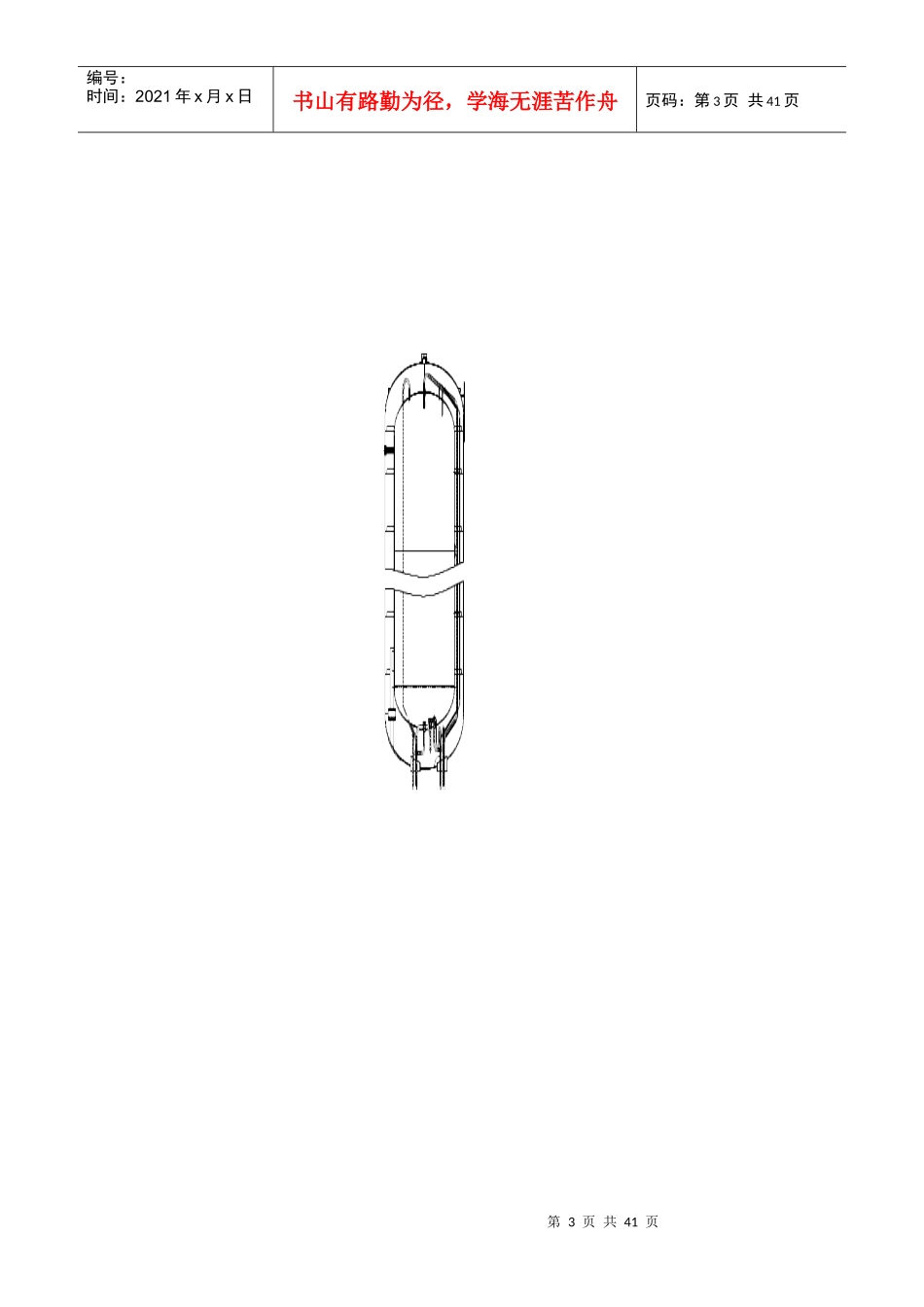

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页真空绝热深冷压力容器结构、设计及制造工艺要点简介目录一，真空绝热深冷压力容器的基本构造二、内容器的结构设计要点三、外壳的结构设计要点四、内容器与外壳支承连接设计要点五、仪表及管路结构的特殊性六、关于吸附剂和吸附装置七、涉及安全的结构、计算核查及关键制造工艺保证要点第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页立式粉末真空绝热罐第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页高真空多层绝热罐第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页一，真空绝热深冷压力容器的基本构造1.1，内容器（材质一般为奥氏体不锈钢）—设计用于盛装深冷液体，一般包括：筒体、封头——旋转形承压主壳体；工艺人孔（非必备）——因深冷容器允许不设置人孔，不设置第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页人孔时，如工序需要两封头装焊后再装焊内件、或穿壁接头需内侧施焊，就需设置工艺人孔。工序需要完成后永久封闭；深冷容器允许不设置检查孔及人孔——允许不设置是因为：a、深冷容器结构设计要抓绝热这个主要矛盾、检查孔及人孔必然加大漏热；b、大部分深冷液体对金属无腐蚀或仅轻微腐蚀、无需进罐检查和清理内壁，确可以不设置检查孔及人孔；c、深冷容器内容器100%RT检测、经耐压试验和最严格的氦致密检测、奥氏体不锈钢（包括焊接接头及焊缝）在低温下强度不降反升、韧性也下降不多，有条件不设置检查孔及人孔；d、“允许”不等于禁止，不等于不要慎重考察，对于腐蚀性介质（如CO2配低合金钢内容器的深冷容器），还是应考虑设置检查孔或人孔。工艺吊耳——内外壳体装配需要；抗外压加强环——内容器因氦致密检测需要工艺性抽真空操作，当图样规定真空夹层要进行气压或气密试验时内容器也受外压；抗支承反力的局部加强环或板——壳体受支承作用之局部应力较大，一般需设置强环或板；上进液喷淋头、下进液分布或搅拌器（一般仅LNG需要）、溢流管咀、差压液位计引管特殊管咀、出液防涡器等管系内件——设上进液喷淋头是为了冷液均匀进入、设下进液分布或搅拌器是为了第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页防LNG分层，设溢流管咀是为了直光控制充满率，设防涡器是为了防涡旋型蒸发和保护机械型抽液设备使用安全；引管穿壁接头（凸缘）——为改善结构的焊接性能而设，避免薄壁管与较厚壳壁直接相焊；1.2，外壳（材质一般为碳素钢或低合金钢）－用于密封维持真空绝热层真空，一般包括：筒体、封头——旋转形承外压主壳体；抗外压加强环——外壳在真空工况下工作；抗支承反力的局部加强环或板——壳体受支承作用之局部应力较大，一般需设置强环或板；；引管穿壁接头——为改善结构的焊接性能而设，避免薄壁管与较厚壳壁直接相焊；；防爆装置座；吊耳；支座；1.3，真空绝热夹层，一般包括：绝热材料——纯真空型、粉末真空型、纤维真空型、反辐射真空型；绝热材料的护持材料——防沉降、防松、防脱；引管——功能管线需穿越真空绝热夹层；吸附材料及其吸附装置——为延长真空寿命而设吸附材料，为吸第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页附材料发挥效能而设吸附装置；内容器与外壳相互连接、支撑的构件——内容器不可能悬浮于外壳中，必有连接、支撑的构件；抽真空流道管——为加大抽吸速度而设；1.4，管路系统，一般包括：安全泄放与放空管；差压液位计引管；满液指示管（溢流管、最高液位直观取信管）；上、下进液管；增压器进液、出气管——深冷液体卸液特殊需要，取自容器本身液体汽化反馈给气相空间，产生气压挤压出液。即使用机械抽吸出液也需一...
