频率规划工程指导手册VIP免费

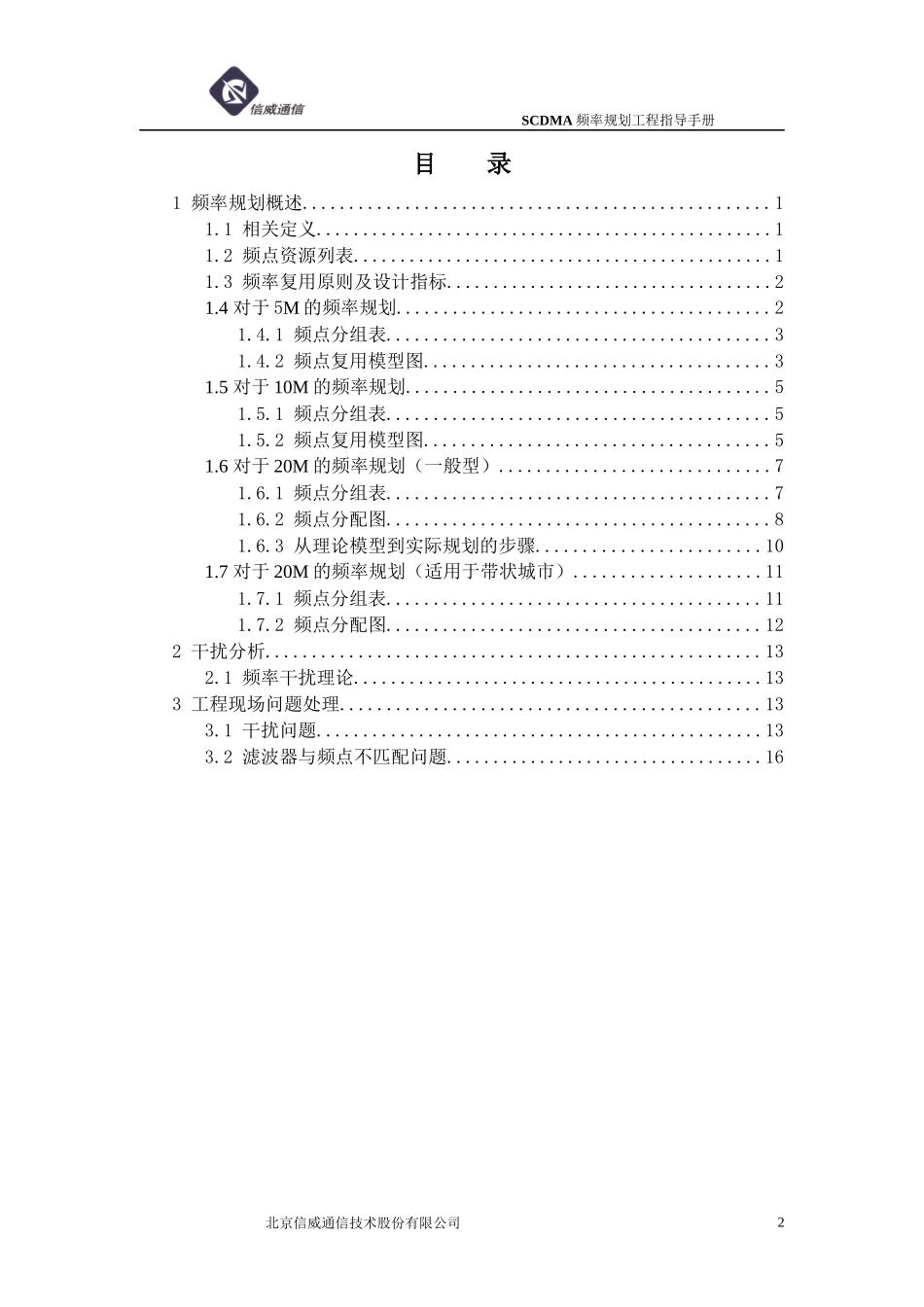

SCDMA频率规划工程指导手册SCDMA无线市话系统SCDMA系统频率规划工程指导手册北京信威通信技术股份有限公司—BeijingXinWeiTelecomTechnologyCo.,LTD—北京信威通信技术股份有限公司1SCDMA频率规划工程指导手册目录1频率规划概述..................................................11.1相关定义.................................................11.2频点资源列表.............................................11.3频率复用原则及设计指标...................................21.4对于5M的频率规划........................................21.4.1频点分组表.........................................31.4.2频点复用模型图.....................................31.5对于10M的频率规划.......................................51.5.1频点分组表.........................................51.5.2频点复用模型图.....................................51.6对于20M的频率规划（一般型）.............................71.6.1频点分组表.........................................71.6.2频点分配图.........................................81.6.3从理论模型到实际规划的步骤........................101.7对于20M的频率规划（适用于带状城市）....................111.7.1频点分组表........................................111.7.2频点分配图........................................122干扰分析.....................................................132.1频率干扰理论............................................133工程现场问题处理.............................................133.1干扰问题................................................133.2滤波器与频点不匹配问题..................................16北京信威通信技术股份有限公司2SCDMA频率规划工程指导手册北京信威通信技术股份有限公司3第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页1频率规划概述无线通信系统由于频率资源的限制，在无线网络建设中既要满足不断增长的网络容量要求，又要不断解决因提高频率复用而带来的各种同信道干扰与非同信道干扰。因此频率规划对网络的整体性能十分重要。SCDMA无线通信系统的设计工作频段为1785MHz～1805MHz。一个无线语音基站占用频点带宽为0.5MHz，则频点序号与频点的关系为：fn＝1785.25＋（n—1）×0.5MHz（n从1号～40号）在使用频率时，根据近期和远期的发展，话音基站尚未实现同频组网，因此采用频率复用方式有效地使用频率资源。SCDMA采用CDMA＋TDD方式，因而不需要对称频段，在相邻小区可邻频使用。但是随着用户量的增长，一个无线通信网络不仅要满足网络容量的要求，还要不断的解决因提高频率复用而带来的各种干扰。基于公司产品的特性，我们设计了以下几种方案，分别解决不同频段的组网及高容量的全向站与三扇区站混合组网的问题。1.1相关定义簇：如果一组相邻小区互相之间没有重复使用分配给系统的频率，那么这一相邻小区的组合称为簇。N：一簇内的小区数。每簇小区数N必须满足的条件：N=I*I+I*J+J*J，一簇内可以包含1，3，4，7，9，12，13，16，19，21个小区。常用的有3，4，7，12，21，27同频复用比D/R＝squa(3N)，D是同频两小区中心的距离，R是六边形小区的半径，同频复用比用于反映同频干扰的情况，可以衡量一个网络的质量。1.2频点资源列表表1-1SCDMA系统频点表中心频率对应频点号中心频率对应频点号1785.25MHz001785.75MHz011786.25MHz021786.75MHz031787.25MHz041787.75MHz051788.25MHz061788.75MHz071789.25MHz081789.75MHz091790.25MHz101790.75MHz111791.25MHz121791.75MHz131792.25MHz141792.75MHz151793.25MHz161793.75MHz17第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页1794.25MHz181794.75MHz191795.25MHz201795.75MHz211796.25MHz221796.75MHz231797.25MHz241797.75MHz251798.25MHz261798.75MHz271799.25MHz281799.75MHz291800.25MHz301800.75M...
