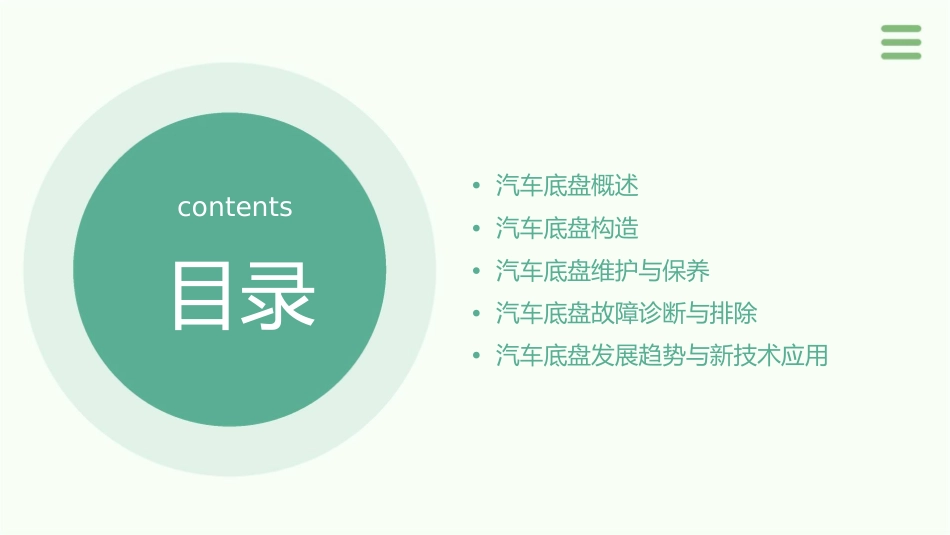

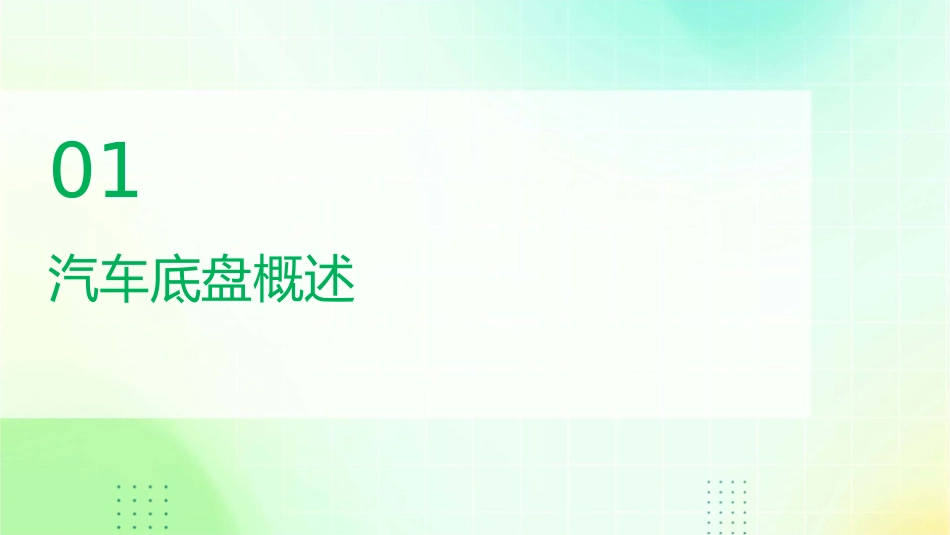

汽车底盘构造课件•汽车底盘概述contents•汽车底盘构造•汽车底盘维护与保养•汽车底盘故障诊断与排除•汽车底盘发展趋势与新技术应用目录01汽车底盘概述汽车底盘的定义与组成汽车底盘定义汽车底盘是指汽车底部周围的一圈金属结构，它支撑和保护着汽车的发动机、传动系统、悬挂系统和制动系统等重要部件。汽车底盘的组成汽车底盘由多个子系统组成，包括传动系统、行驶系统、转向系统和制动系统等。汽车底盘的作用与重要性支撑和保护汽车主要部件01汽车底盘作为汽车底部的主要结构，不仅支撑和保护着汽车的发动机、传动系统等重要部件，还承受着来自路面的各种冲击和振动。提供稳定且安全的行驶体验02汽车底盘的设计和制造质量直接影响汽车的行驶性能和安全性。一个好的汽车底盘可以提供稳定、平顺的行驶体验，提高驾驶者的操控感和乘坐舒适度。影响汽车的动力性能和燃油经济性03汽车底盘的设计和调校直接影响汽车的动力性能和燃油经济性。优秀的底盘设计和调校能够使汽车在各种行驶状态下保持稳定，提供更好的操控性和乘坐舒适度。汽车底盘的分类与特点轿车底盘轿车底盘相对较轻，且结构紧凑，适合在城市道路和高速公路上行驶。根据驱动方式的不同，轿车底盘可分为前驱型和后驱型两种。SUV底盘SUV底盘更加粗犷，能够承受更高的载荷和更恶劣的路况。它通常采用四轮驱动设计，并具有更高的离地间隙，适合在崎岖不平的路面上行驶。跑车底盘跑车底盘注重轻量化、抗振性能和操控性能，通常采用中置发动机设计以实现更好的重量分布和操控稳定性。跑车底盘也分为前驱型和后驱型，但后驱型更为常见。02汽车底盘构造传动系统01020304变速器离合器传动轴驱动桥将发动机的动力传递到车轮，通过不同的齿轮组合实现动力的变速和变矩。连接发动机和变速器，控制动力的传递和中断。连接变速器和驱动桥，将变速器输出的动力传递到驱动桥。将来自传动轴的动力传递到车轮，实现动力的最终输出。行驶系统车架车轮作为汽车的骨架，支撑和连接汽车的各个部件。与地面接触，支撑车辆重量，实现车辆的行驶和转向。车桥悬挂系统连接车架和车轮，传递车轮的驱动力和制动力。连接车轮和车架，缓冲和减缓车辆行驶时的冲击和振动。转向系统转向器转向盘将驾驶员的转向操作转化为车轮的转向动作。驾驶员操作汽车转向的把手。转向节臂转向拉杆连接转向器和车轮，实现转向动作的执行。控制车轮的转向角度和方向。制动系统制动器制动踏板通过摩擦力将车辆动能转化为热能，实现车辆的减速和停车。驾驶员操作制动器的踏板。制动液制动管路传递制动踏板的压力至制动器，实现车辆的制动。传输制动液至制动器，实现车辆的制动控制。03汽车底盘维护与保养传动系统的维护与保养变速箱油检查与更换定期检查变速箱油位，如需更换应使用专业设备进行操作，并确保油液干净无杂质。传动轴护套检查定期检查传动轴护套是否破损或老化，防止润滑油泄漏和灰尘进入。离合器调整与更换定期调整离合器行程，确保其能够正常工作，如需更换摩擦片应使用指定型号和材质的零件。行驶系统的维护与保养轮胎检查与更换010203定期检查轮胎气压、磨损和裂纹等情况，如有需要应更换为适合车型的轮胎。悬挂系统检查定期检查悬挂系统连接部位是否松动、磨损或变形，并根据需要进行调整或更换。车轮轴承与轮毂检查定期检查车轮轴承与轮毂的磨损程度，如有需要应进行更换或维修。转向系统的维护与保养转向器检查与润滑定期检查转向器内部零件是否磨损或卡滞，并加注润滑脂以提高转向灵活性和准确性。横拉杆和连杆检查定期检查横拉杆和连杆的磨损程度，如有需要应进行更换或维修。动力转向液检查与更换定期检查动力转向液的液位和颜色，如需更换应使用指定型号和规格的转向液。制动系统的维护与保养010203制动器检查与调整制动液检查与更换制动管路检查定期检查制动器摩擦片磨损情况，并调整制动踏板高度和行程，以确保制动效果良好。定期检查制动液的液位和颜色，如需更换应使用指定型号和规格的制动液。定期检查制动管路是否有漏油、变形或老化等情况，并及时进行维修或更换。04汽车底盘故障诊断与排除传动系统的故障诊断与排除手动变速器故障无法换...
