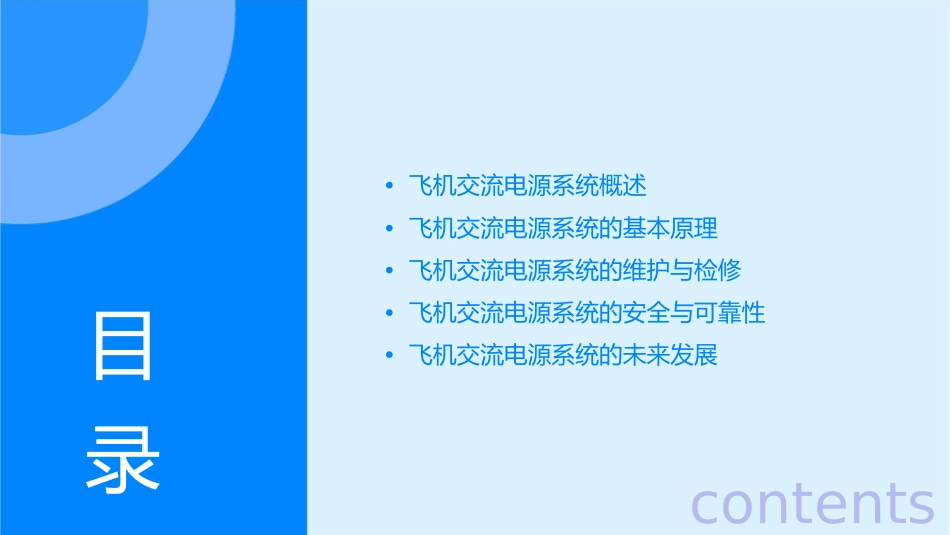

飞机交流电源系统课件•飞机交流电源系统概述•飞机交流电源系统的基本原理•飞机交流电源系统的维护与检修•飞机交流电源系统的安全与可靠性•飞机交流电源系统的未来发展目录contents01CATALOGUE飞机交流电源系统概述飞机交流电源系统的定义与特点定义飞机交流电源系统是指为飞机提供交流电能的设备及相关的控制和保护装置。特点具有高可靠性、高效率、高功率密度、易于维护等优点，能够满足飞机在各种飞行状态下的用电需求。飞机交流电源系统的历史与发展历史飞机交流电源系统的发展经历了从直流电源到交流电源的转变，最初使用直流电源，随着技术的发展，交流电源逐渐成为主流。发展目前，飞机交流电源系统的技术发展主要体现在提高效率、降低重量、提高可靠性等方面，未来还将进一步发展分布式电源系统和多电飞机等技术。飞机交流电源系统的组成与功能组成飞机交流电源系统主要由发电机、整流器、蓄电池、配电装置等组成。功能发电机产生交流电，整流器将交流电转换为直流电供给直流负载，蓄电池作为备用电源，配电装置负责电能分配和控制。02CATALOGUE飞机交流电源系统的基本原理交流发电机的工作原理交流发电机由转子、通过输出端子，电压被输送到飞机电网。定子和输出端子组成。当转子在发动机的带动下旋转时，磁场在定子中产生，从而感应出电压。变压整流器的原理变压整流器将交流电转换为直流电。它由变压器和整流器两部分组成。变压器将交流电压降低到适当的水平，然后整流器将交流电转换为直流电。电源系统的控制与保护控制装置用于调节发电机的工作状态，确保电压和频率稳定。010203保护装置用于防止电源系统过载、短路等故障。控制与保护装置可以自动或手动操作，以确保电源系统的安全运行。03CATALOGUE飞机交流电源系统的维护与检修日常维护与检查010203每日检查定期清洁紧固检查检查电源系统的工作状态，确保电源正常输出，无异常声音或气味。清洁电源系统的部件，特别是散热器和过滤器，以防止灰尘和污垢引起的性能下降。检查并紧固所有连接器和电缆，确保其连接牢固，预防因振动引起的松动。故障诊断与排除故障识别通过观察和测试，识别电源系统是否存在异常，如电压波动、断电、过热等。诊断工具使用专门的诊断工具，如示波器、万用表等，对电源系统进行更深入的检测和分析。故障排除根据故障识别和分析结果，采取相应的措施排除故障，如更换部件、调整参数等。定期检修与大修定期检修大修记录与报告按照规定的周期，对电源系统进行全面的检查和测试，确保其性能和安全性。对电源系统进行全面的分解、检查和维修，更换磨损和老化的部件，恢复系统的整体性能。对维护和检修过程进行详细记录，并生成报告，以便于后续的故障分析和预防措施制定。04CATALOGUE飞机交流电源系统的安全与可靠性安全防护措施短路保护接地保护在电源系统中设置短路保护装置，当发生短路时，能够迅速切断电源，防止故障扩大。通过接地保护装置，确保电源系统的接地安全，防止触电事故的发生。过载保护过载保护装置能够在电源过载时及时切断电源，保护电源系统免受过载的损害。可靠性分析可靠性评估对飞机交流电源系统的可靠性进行评估，包括对各部件的可靠性进行测试和分析。故障模式与影响分析分析电源系统可能出现的故障模式及其对飞机运行的影响，为预防和应对措施提供依据。可靠性设计在设计阶段就考虑电源系统的可靠性，采用高可靠性的元器件和设计方法，降低故障发生的概率。冗余设计主备电源冗余模块化设计热备份冗余在飞机交流电源系统中设置主备电源，当主电源出现故障时，能够自动切换到备用电源，保证电源的连续供应。将电源系统划分为若干个独立的模块，每个模块都有一定的冗余设计，以提高整个系统的可靠性。对于关键的电源模块，可以采用热备份冗余设计，即同时运行两个模块，当其中一个模块出现故障时，另一个模块能够自动接管。05CATALOGUE飞机交流电源系统的未来发展高性能发电机的研发与应用总结词随着航空工业的发展，对飞机电源系统的要求越来越高，高性能发电机的研发和应用成为未来的重要趋势。详细描述高性能发电机具有更高的效率和可靠性，能够提供更加稳定的电...
