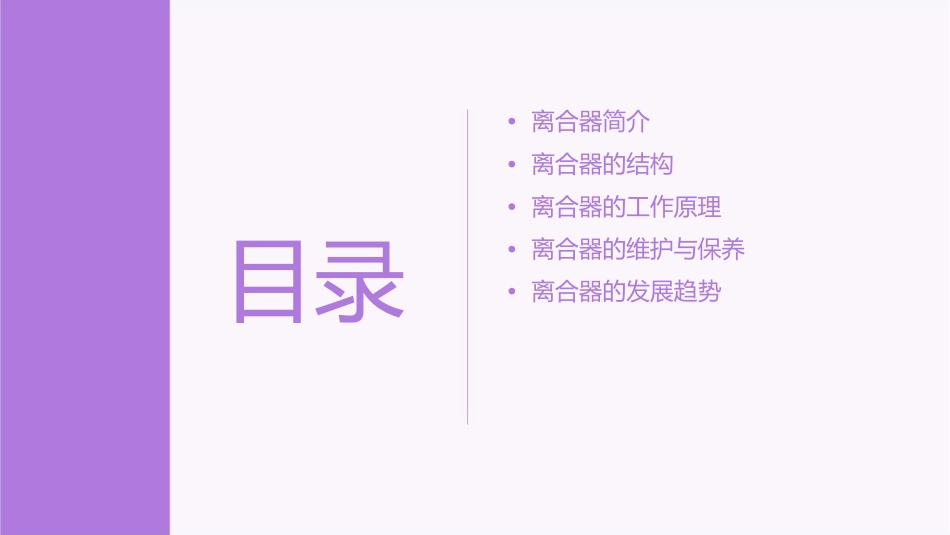

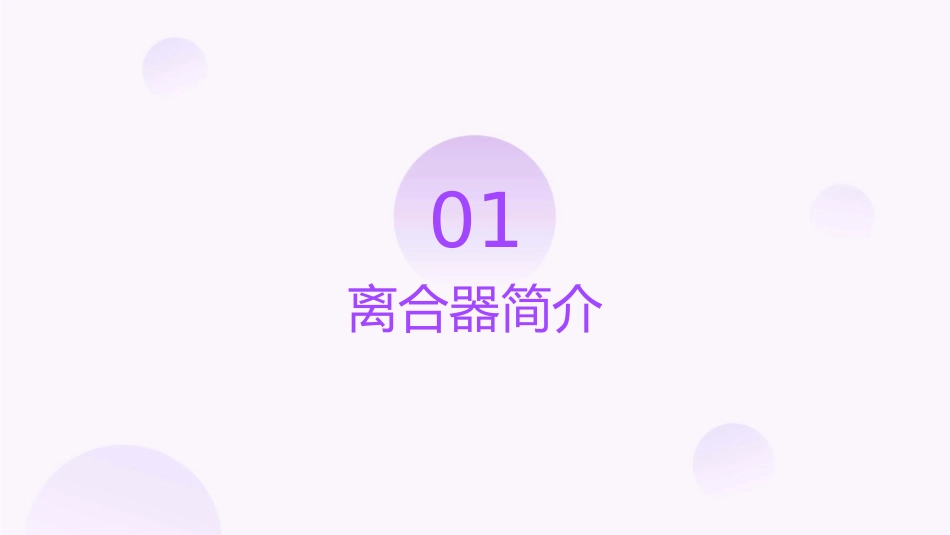

离合器的结构和工作原理56341课件•离合器简介•离合器的结构•离合器的工作原理•离合器的维护与保养•离合器的发展趋势目录01离合器简介离合器的定义01离合器是一种机械装置，用于控制机械系统中的动力传输。02它通常安装在两个旋转轴之间，用于暂时或永久地连接或断开这两个轴。离合器的作用控制动力的接合和断开，以满足机械系统的工作需求。在某些情况下，离合器可用于改变传动比或实现特定的运动控制功能。防止发动机过载，保护传动系统免受瞬间过载的损害。离合器的分类根据工作原理摩擦离合器、电磁离合器、液压离合器和气压离合器等。根据功能单向离合器和超越离合器等。根据结构嵌合式离合器和表面式离合器等。02离合器的结构主动部分主动部分包括飞轮、离合器盖和压盘，主要作用是传递发动机的动力。飞轮是一个转动惯量很大的金属圆盘，与发动机曲轴相连，是离合器的主动元件。离合器盖通过螺栓固定在飞轮上，盖内装有压盘，通过压盘将发动机的动力传递到从动盘。从动部分从动部分包括从动盘和从动轴，主要作用是将发动机的动力传递到变速器。010203从动盘是一个带有扭转弹簧的金属圆盘，通过扭转弹簧将发动机的动力传递到变速器。从动轴通过轴承支撑在变速器输入轴上，将从动盘与变速器连接起来。压紧装置压紧装置包括压紧弹簧和离合器片，主要作用是压紧从动盘和主动盘，使它们紧密结合在一起。压紧弹簧装在离合器盖和压盘之间，通过弹簧的弹力将压盘和从动盘紧密结合在一起。离合器片是装在压盘和从动盘之间的摩擦片，通过摩擦力将动力传递到从动盘。操纵机构操纵机构包括离合器踏板、分离杠杆和分离轴承等，主要作用是通过人为操作来控制离合器的结合和分离。离合器踏板通过杠杆和拉索等传动元件与分离杠杆相连，当踩下离合器踏板时，分离杠杆会推动分离轴承向前移动，使离合器片与压盘和从动盘分离，从而切断动力的传递。03离合器的工作原理离合器的接合过程离合器接合过程01当驾驶员踩下离合器踏板时，压盘在压力弹簧的作用下，将压盘与摩擦片紧密结合，使发动机的动力通过传动轴、传动轴承传递到变速箱。摩擦力传递动力02在离合器接合过程中，摩擦片之间的摩擦力将发动机的动力传递到变速箱，实现动力的传递。防止打滑03在离合器接合过程中，压盘与摩擦片之间的压力弹簧能够提供足够的压力，确保摩擦片之间产生足够的摩擦力，防止打滑现象的发生。离合器的分离过程离合器分离过程平稳换挡当驾驶员松开离合器踏板时，压盘在释放弹簧的作用下，与摩擦片逐渐分离，切断发动机与变速箱之间的动力传递。在离合器分离过程中，释放弹簧能够使压盘平稳地与摩擦片分离，使换挡过程更加平稳。切断动力传递在离合器分离过程中，摩擦片与压盘之间的摩擦力逐渐减小，直至完全消失，实现动力的切断。离合器的打滑与失效失效原因离合器失效的主要原因包括摩擦片磨损、压盘压力不足、释放弹簧断裂等。打滑现象当离合器使用时间过长或磨损严重时，摩擦片之间的摩擦系数会降低，导致摩擦力不足，出现打滑现象。预防措施为了防止离合器打滑和失效，需要定期检查和更换摩擦片、调整压盘压力、更换断裂的释放弹簧等。04离合器的维护与保养离合器维护的重要性确保安全离合器是汽车传动系统中的重要组成部分，其正常工作对车辆行驶安全至关重要。定期维护可以预防潜在故障，降低交通事故风险。延长使用寿命对离合器进行适当的维护和保养，可以延长其使用寿命，降低更换成本。提高性能保持离合器良好的工作状态，可以确保车辆行驶的平顺性和动力传递的稳定性，提高驾驶体验。离合器维护的周期与内容周期根据车辆使用情况和离合器磨损程度，一般建议每行驶一定里程后进行一次维护。具体周期可根据车辆制造商的建议来确定。内容检查离合器片是否磨损、更换磨损的摩擦片、调整离合器间隙、检查并紧固相关螺丝和螺栓等。离合器常见故障与排除方法离合器打滑离合器异响当踩下离合器踏板时，发动机转速迅速下降，但车辆行驶速度保持不变，这可能是离合器打滑的迹象。排除方法包括检查并调整离合器间隙、更换磨损的摩擦片、更换弹簧等。在行驶过程中，如果听到异常的响声，可能是离合器出现问题...
