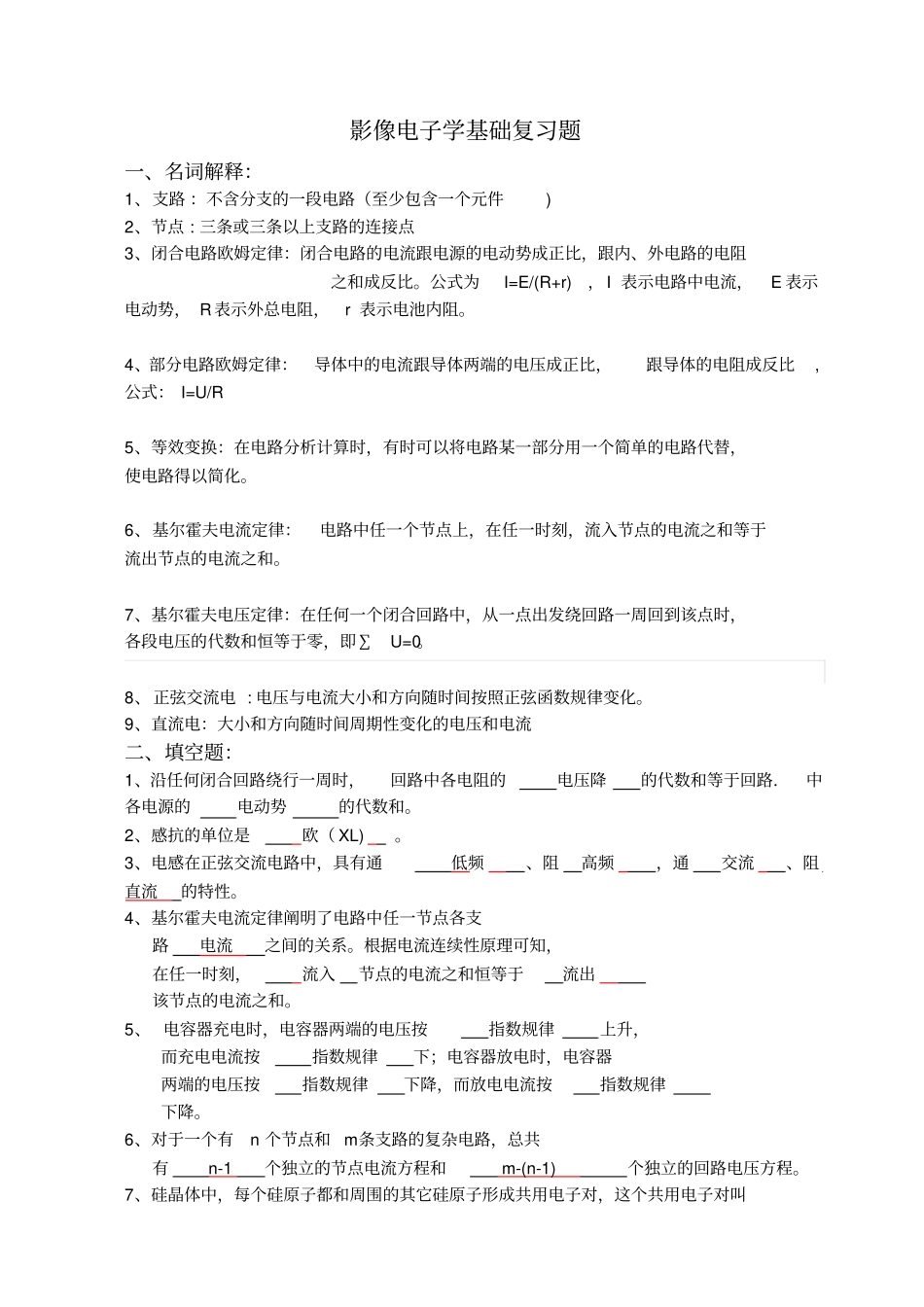

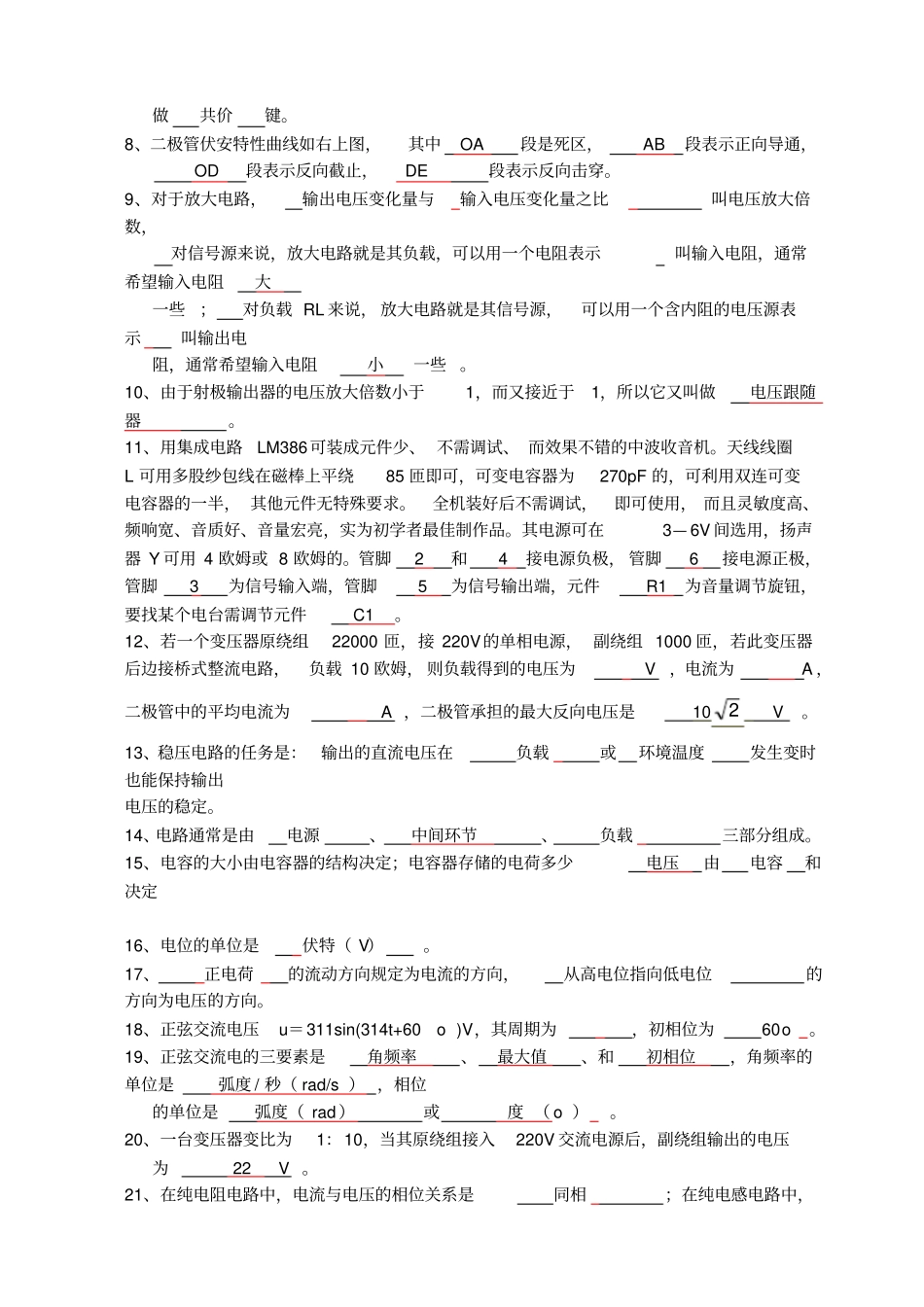

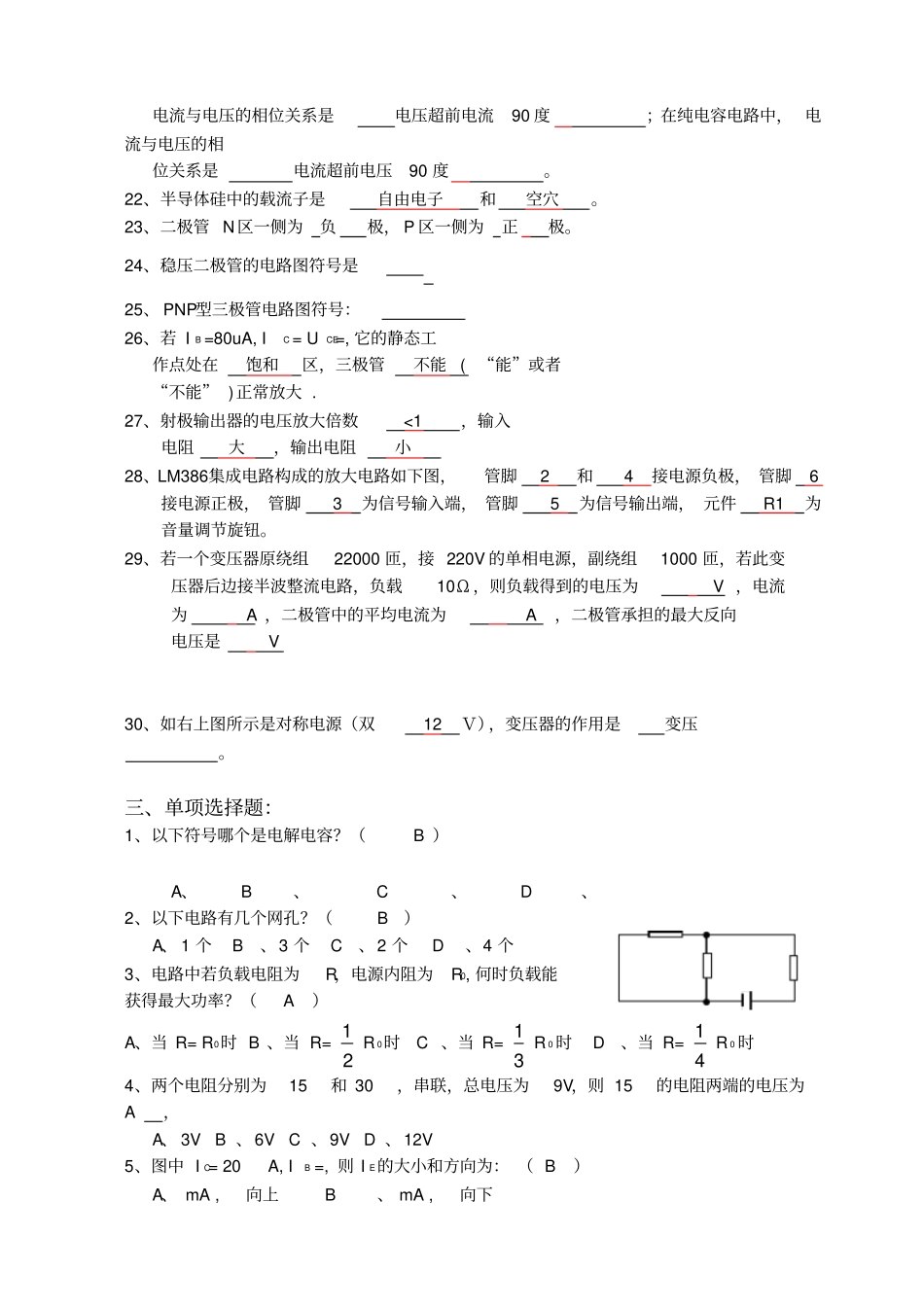

影像电子学基础复习题一、名词解释：1、支路：不含分支的一段电路（至少包含一个元件)2、节点:三条或三条以上支路的连接点3、闭合电路欧姆定律：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。公式为I=E/(R+r)，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。4、部分电路欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比,公式：I=U/R5、等效变换：在电路分析计算时，有时可以将电路某一部分用一个简单的电路代替，使电路得以简化。6、基尔霍夫电流定律：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。7、基尔霍夫电压定律：在任何一个闭合回路中，从一点出发绕回路一周回到该点时，各段电压的代数和恒等于零，即∑U=0。8、正弦交流电:电压与电流大小和方向随时间按照正弦函数规律变化。9、直流电：大小和方向随时间周期性变化的电压和电流二、填空题：1、沿任何闭合回路绕行一周时，回路中各电阻的电压降的代数和等于回路．中各电源的电动势的代数和。2、感抗的单位是欧（XL)。3、电感在正弦交流电路中，具有通低频、阻高频，通交流、阻直流的特性。4、基尔霍夫电流定律阐明了电路中任一节点各支路电流之间的关系。根据电流连续性原理可知，在任一时刻，流入节点的电流之和恒等于流出该节点的电流之和。5、电容器充电时，电容器两端的电压按指数规律上升，而充电电流按指数规律下；电容器放电时，电容器两端的电压按指数规律下降，而放电电流按指数规律下降。6、对于一个有n个节点和m条支路的复杂电路，总共有n-1个独立的节点电流方程和m-(n-1)个独立的回路电压方程。7、硅晶体中，每个硅原子都和周围的其它硅原子形成共用电子对，这个共用电子对叫做共价键。8、二极管伏安特性曲线如右上图，其中OA段是死区，AB段表示正向导通，OD段表示反向截止，DE段表示反向击穿。9、对于放大电路，输出电压变化量与输入电压变化量之比叫电压放大倍数，对信号源来说，放大电路就是其负载，可以用一个电阻表示叫输入电阻，通常希望输入电阻大一些；对负载RL来说，放大电路就是其信号源，可以用一个含内阻的电压源表示叫输出电阻，通常希望输入电阻小一些。10、由于射极输出器的电压放大倍数小于1，而又接近于1，所以它又叫做电压跟随器。11、用集成电路LM386可装成元件少、不需调试、而效果不错的中波收音机。天线线圈L可用多股纱包线在磁棒上平绕85匝即可，可变电容器为270pF的，可利用双连可变电容器的一半，其他元件无特殊要求。全机装好后不需调试，即可使用，而且灵敏度高、频响宽、音质好、音量宏亮，实为初学者最佳制作品。其电源可在3—6V间选用，扬声器Y可用4欧姆或8欧姆的。管脚2和4接电源负极，管脚6接电源正极，管脚3为信号输入端，管脚5为信号输出端，元件R1为音量调节旋钮，要找某个电台需调节元件C1。12、若一个变压器原绕组22000匝，接220V的单相电源，副绕组1000匝，若此变压器后边接桥式整流电路，负载10欧姆，则负载得到的电压为V，电流为A，二极管中的平均电流为A，二极管承担的最大反向电压是102V。13、稳压电路的任务是：输出的直流电压在负载或环境温度发生变时也能保持输出电压的稳定。14、电路通常是由电源、中间环节、负载三部分组成。15、电容的大小由电容器的结构决定；电容器存储的电荷多少电压由电容和决定16、电位的单位是伏特（V）。17、正电荷的流动方向规定为电流的方向，从高电位指向低电位的方向为电压的方向。18、正弦交流电压u＝311sin(314t+60o)V，其周期为，初相位为60o。19、正弦交流电的三要素是角频率、最大值、和初相位，角频率的单位是弧度/秒（rad/s），相位的单位是弧度（rad）或度（o）。20、一台变压器变比为1：10，当其原绕组接入220V交流电源后，副绕组输出的电压为22V。21、在纯电阻电路中，电流与电压的相位关系是同相；在纯电感电路中，电流与电压的相位关系是电压超前电流90度；在纯电容电路中，电流与电压的相位关系是电流超前电压90度。22、半导体硅中的载流子是自由电子和空穴。23、二极管N区一侧为负极，P区一侧为正极。24、稳压二极管的电...
