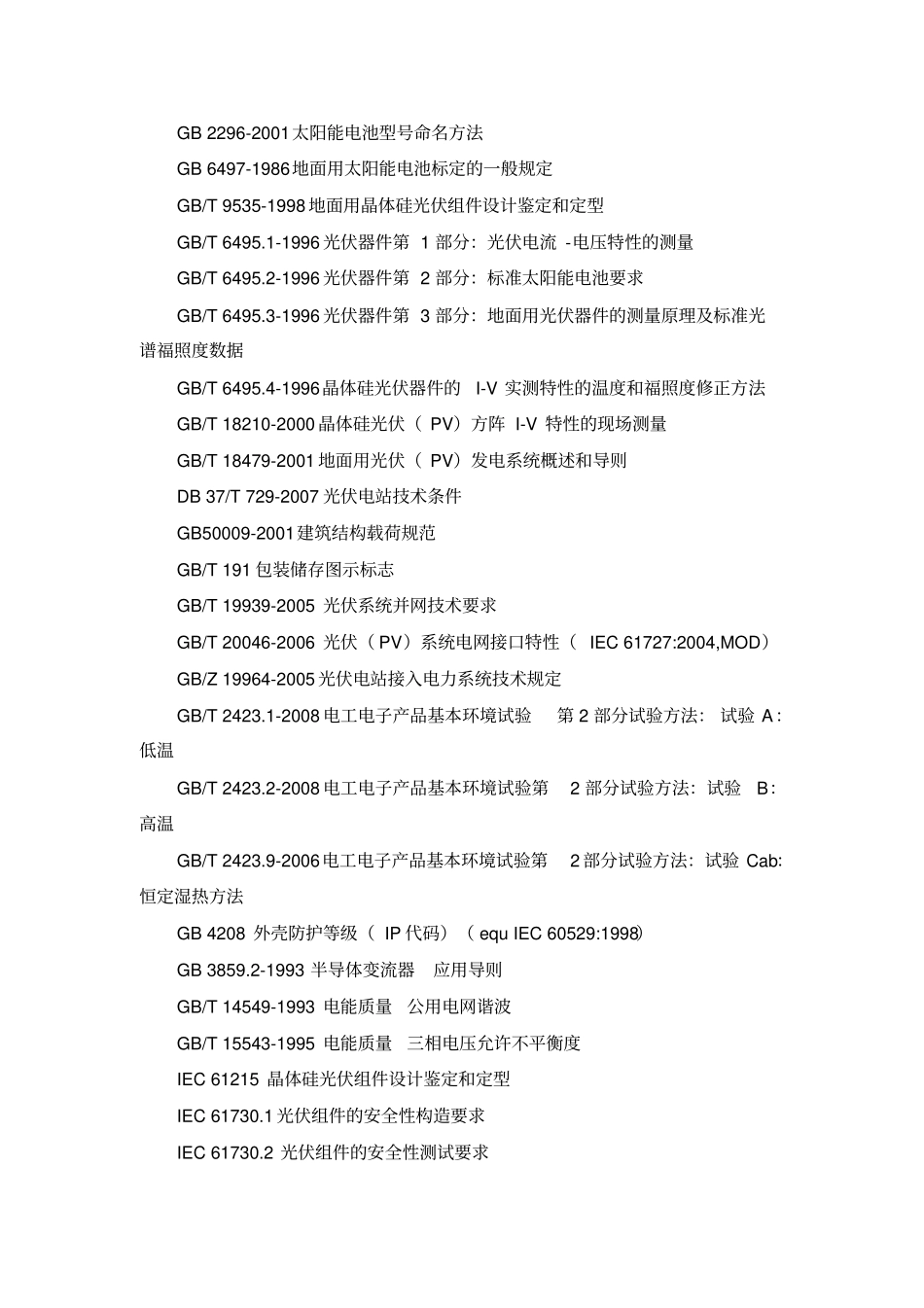

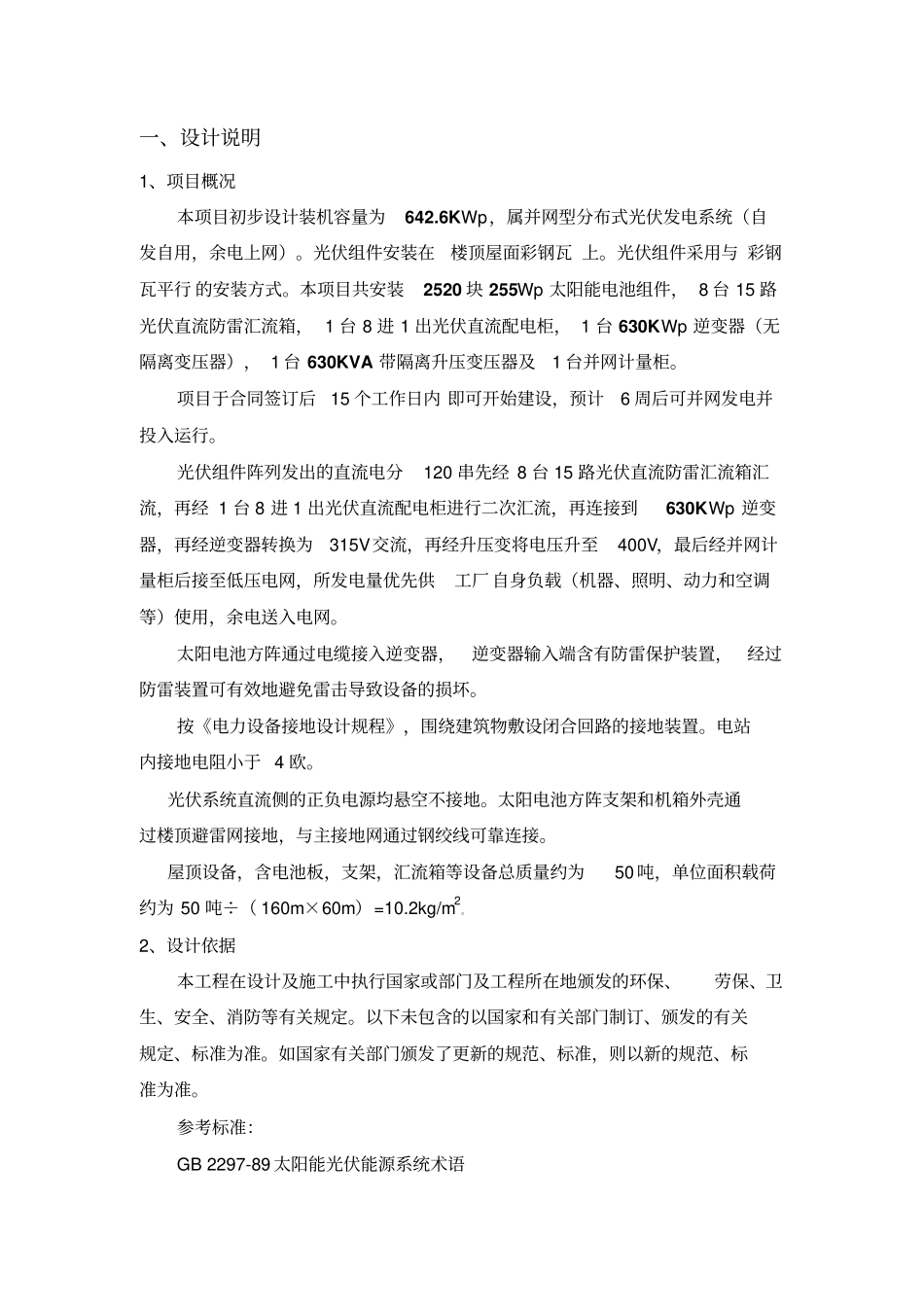

湘潭彩钢瓦屋顶光伏并网发电项目初步设计方案湖南科比特新能源科技股份有限公司2015年7月一、设计说明1、项目概况本项目初步设计装机容量为642.6KWp，属并网型分布式光伏发电系统（自发自用，余电上网）。光伏组件安装在楼顶屋面彩钢瓦上。光伏组件采用与彩钢瓦平行的安装方式。本项目共安装2520块255Wp太阳能电池组件，8台15路光伏直流防雷汇流箱，1台8进1出光伏直流配电柜，1台630KWp逆变器（无隔离变压器），1台630KVA带隔离升压变压器及1台并网计量柜。项目于合同签订后15个工作日内即可开始建设，预计6周后可并网发电并投入运行。光伏组件阵列发出的直流电分120串先经8台15路光伏直流防雷汇流箱汇流，再经1台8进1出光伏直流配电柜进行二次汇流，再连接到630KWp逆变器，再经逆变器转换为315V交流，再经升压变将电压升至400V，最后经并网计量柜后接至低压电网，所发电量优先供工厂自身负载（机器、照明、动力和空调等）使用，余电送入电网。太阳电池方阵通过电缆接入逆变器，逆变器输入端含有防雷保护装置，经过防雷装置可有效地避免雷击导致设备的损坏。按《电力设备接地设计规程》，围绕建筑物敷设闭合回路的接地装置。电站内接地电阻小于4欧。光伏系统直流侧的正负电源均悬空不接地。太阳电池方阵支架和机箱外壳通过楼顶避雷网接地，与主接地网通过钢绞线可靠连接。屋顶设备，含电池板，支架，汇流箱等设备总质量约为50吨，单位面积载荷约为50吨÷（160m×60m）=10.2kg/m2。2、设计依据本工程在设计及施工中执行国家或部门及工程所在地颁发的环保、劳保、卫生、安全、消防等有关规定。以下未包含的以国家和有关部门制订、颁发的有关规定、标准为准。如国家有关部门颁发了更新的规范、标准，则以新的规范、标准为准。参考标准：GB2297-89太阳能光伏能源系统术语GB2296-2001太阳能电池型号命名方法GB6497-1986地面用太阳能电池标定的一般规定GB/T9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T6495.1-1996光伏器件第1部分：光伏电流-电压特性的测量GB/T6495.2-1996光伏器件第2部分：标准太阳能电池要求GB/T6495.3-1996光伏器件第3部分：地面用光伏器件的测量原理及标准光谱福照度数据GB/T6495.4-1996晶体硅光伏器件的I-V实测特性的温度和福照度修正方法GB/T18210-2000晶体硅光伏（PV）方阵I-V特性的现场测量GB/T18479-2001地面用光伏（PV）发电系统概述和导则DB37/T729-2007光伏电站技术条件GB50009-2001建筑结构载荷规范GB/T191包装储存图示标志GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏（PV）系统电网接口特性（IEC61727:2004,MOD）GB/Z19964-2005光伏电站接入电力系统技术规定GB/T2423.1-2008电工电子产品基本环境试验第2部分试验方法：试验A：低温GB/T2423.2-2008电工电子产品基本环境试验第2部分试验方法：试验B：高温GB/T2423.9-2006电工电子产品基本环境试验第2部分试验方法：试验Cab：恒定湿热方法GB4208外壳防护等级（IP代码）（equIEC60529:1998）GB3859.2-1993半导体变流器应用导则GB/T14549-1993电能质量公用电网谐波GB/T15543-1995电能质量三相电压允许不平衡度IEC61215晶体硅光伏组件设计鉴定和定型IEC61730.1光伏组件的安全性构造要求IEC61730.2光伏组件的安全性测试要求GB12326-2000电能质量电压波动和闪变GB12325-2003电能质量电力系统供电电压允许偏差GB50057-94建筑物防雷设计规范_(2000年版)DL/T448-2000电能计量装置技术管理规范GB50217-2007电力工程电缆设计规范DL/T404-20073.6kV~40.5kV交流金属封闭开关设备控制设备JGJ16-2008民用建筑电气设计规范JGJ203-2010民用建筑太阳能光伏系统应用技术规范GB50054-2011低压配电设计规范CNCACTS_0004-2010并网光伏发电系统工程验收基本要求GB/T20046-2006光伏(PV)系统电网接口特性GB50797-2012光伏发电站设计规范GB/T50796-2012光伏发电工程验收规范GB50794-2012光伏发电站施工规范湘潭市位于湖南省东部偏北,湘江下游和长浏盆地西缘。其地域范围为东经111°53′～114°15′,北纬27°51′～28°41′。湘潭属亚热带季风性湿润气候。气候特征是：气候温和，降水充沛，雨热同期，四季分明。湘潭沙市...
