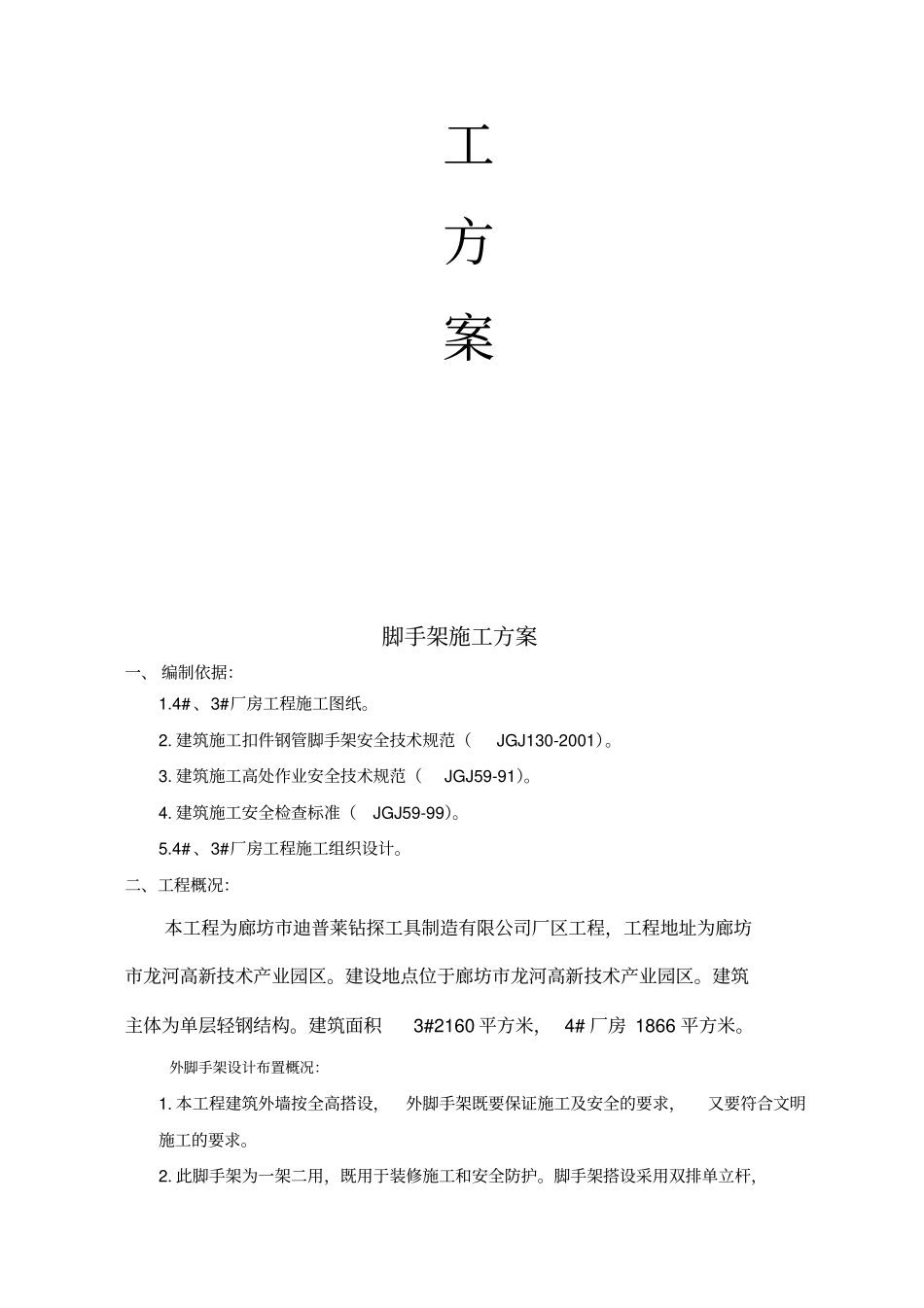

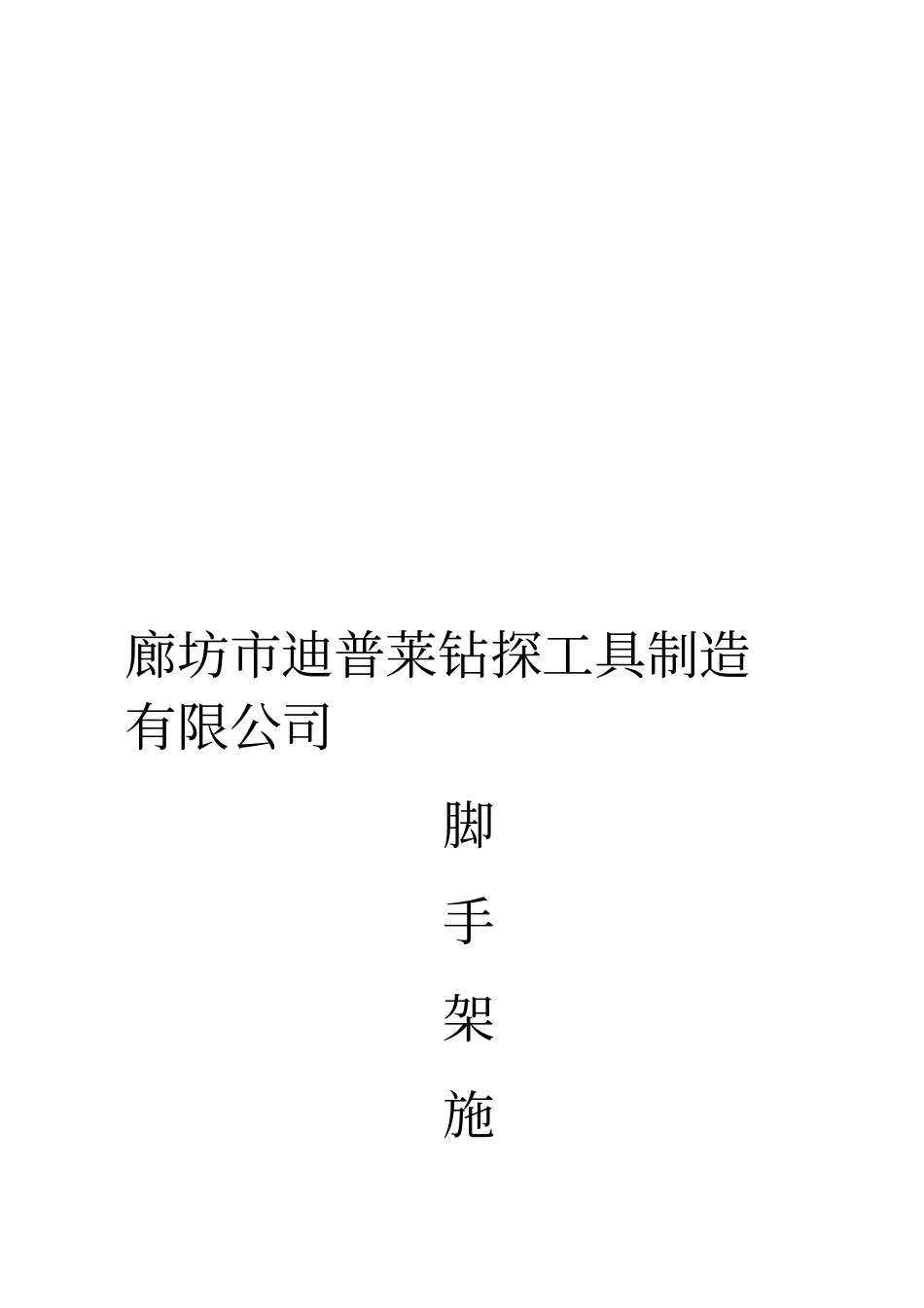

廊坊市迪普莱钻探工具制造有限公司脚手架施工方案脚手架施工方案一、编制依据：1.4#、3#厂房工程施工图纸。2.建筑施工扣件钢管脚手架安全技术规范（JGJ130-2001）。3.建筑施工高处作业安全技术规范（JGJ59-91）。4.建筑施工安全检查标准（JGJ59-99）。5.4#、3#厂房工程施工组织设计。二、工程概况：本工程为廊坊市迪普莱钻探工具制造有限公司厂区工程，工程地址为廊坊市龙河高新技术产业园区。建设地点位于廊坊市龙河高新技术产业园区。建筑主体为单层轻钢结构。建筑面积3#2160平方米，4#厂房1866平方米。外脚手架设计布置概况：1.本工程建筑外墙按全高搭设，外脚手架既要保证施工及安全的要求，又要符合文明施工的要求。2.此脚手架为一架二用，既用于装修施工和安全防护。脚手架搭设采用双排单立杆，立杆距外墙面0.25m，排距（横距）为1.0m，柱距为1.8m，大横杆步距为1.8m。三.构造要求及技术措施：（一）扣件式钢管脚手架的构造要求及技术措施1.地基处理3：7回填土应分层夯实，表面用C10砼进行硬化，厚度100mm。四周外脚手架以硬化密实回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空，四周距脚手架外立杆500mm处设一浅排水沟。1.立杆全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布景，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。2.小横杆小横杆置于大横杆之下，在立杆的内侧，用直角扣件与立杆扣紧。小横杆伸出外立杆不小于20cm；伸出内立杆25cm。上下层小横杆应在立杆外错开布置，同层的相邻小横杆在立杆处相向布置。3.大横杆大横杆置于小横杆之上，用直角扣件与小横杆扣紧，内外大横杆应与立杆用直角扣件扣紧。4．纵、横向扫地杆纵向扫地杆用用直角扣件固定在距底座下皮20cm处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。5．剪刀撑在外立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面的夹角在45o—60o之间，斜杆相交点处于同一条直线上。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。6．脚手板脚手板是采用纵向钢管上满铺竹笆，用14＃铅丝绑扎在钢管上，扎紧扎牢。7．连墙件连墙件采用刚性连接（根据JGJ130-2001规定对高度24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠的连接），垂直间距为3.6m，水平间距为4.5m，连墙杆用Φ48*3.0的钢管，与脚手架建筑物的连接采用直角扣件同连墙杆扣紧既可。8．防护设施脚手架的外侧要满挂全封闭式密目安全网，用网绳绑扎在大横杆外立杆里侧。作业层在脚手架外侧大横杆与脚手板之间，设置竹笆挡脚板，防止作业人员坠落和脚手板上物料滚落。(二)脚手架的搭设及拆除施工工艺1．落地式钢管脚手架搭设施工工艺（1）工艺流程：回填土分层夯实，整平夯实——基础承载力确定、材料配备——定位设置底座——纵向扫地杆——立杆——横向扫地杆——小横杆——大横杆（搁栅）——剪刀撑——连墙杆——铺脚手板（竹笆）——扎防护栏杆——扎安全网。（2）定距定位：根据构造要求在建筑物四角用尺量出内外立杆离墙距离，并做好标记，用钢卷尺拉直，分出立杆位置，并做出标志。垫板、底座应准确地放在定位线上。垫板必须铺放平稳不悬空；双层立杆应采用双管底座，底座下垫枕木，并垂直于墙面设置。2．脚手架的拆除施工工艺拆除程序应遵守由上而下，先搭后拆的原则，既先拆拉杆，脚手板、剪刀撑、斜撑，而后拆大横杆、小横杆等（一般的拆除顺序为：安全网——栏杆——脚手板——剪刀撑——大横杆——小横杆——立杆）不准分立面拆架或在上下两步同时进行拆架，做到一步一清，一杆一清。当脚手架拆至下部最后一根长钢管的高度（约6.5m）时，应先在适当位置搭临时抛撑加固，后拆连墙件。四.质量标准应按JGJ130-2001规定进行控制。五.安全施工技术措施（一）材质及使用的安全技术措施a)扣件的紧固程度应在40—50N.M，对接扣件的抗拉承...
